Димар для лазні: класифікація, види та встановлення

Зміст

  • 1 Класифікація
    • 1.1 Переваги цегляних конструкцій
    • 1.2 Конструкція з металевих труб
    • 1.3 Виробництво цегляного димоходу
    • 1.4 Виробництво сендвіч-труб
    • 1.5 З герметика
  • 2 Види димохідних систем

Лазня здавна для російської людини не тільки місце для миття. Це культура, традиція, місце відпочинку та зустрічей ділових людей. Правильно виготовлена пічна труба для лазні своїми руками має велике значення.

Проводячи пристрій лазні, слід пам’ятати, що справжня російська лазня повинна палиться дровами. Так вважають знавці.

Димар для лазні: класифікація, види та встановленняЦегляна стінка навколо печі

Класифікація

Є кілька способів, як зробити димар в лазні, багато в чому це залежить від того, де ви плануєте поставити пічку. Сама класифікація димарів відбувається за такими критеріями:

  • За матеріалом, який використовується для виробництва димоходу. Для того, щоб зробити димар для лазні своїми руками, передбачено використання металу або вогнетривкої цегли. Останній вважається «класикою жанру», проте останнім часом майстри стали схилятися до першого, завдяки оперативності його установки.
  • За варіантом установки. Варіантів установки два: перший монтується всередині приміщення, і другий альтернативний, виправляє недоліки внутрішнього, монтується зовні.

Як зробити правильний димохід, вирішувати вам. Все знаходиться в залежності від засобів, розташування самої печі і майстерності того, хто пристроєм пічних труб буде займатися.

Небажано, не маючи належного досвіду, поєднувати димохідну конструкцію і вентилятор для печі, щоб уникнути загоряння лазні.

Переваги цегляних конструкцій

«Класичний» димар, в будівництві якого застосовувався вогнетривка цегла, з’явився задовго до димової труби для лазні з металу. Це пояснюється відсутністю в той час металу, здатного витримати високу температуру. Таке виробництво, як цегляна кладка пічної труби димоходу, вимагає високої майстерності та професіоналізму. Кладка димоходу має відповідну схему, порушення якої не дасть системи димовідводу нормально функціонувати.

Якщо порівнювати цегляний димар з пічною трубою з металу, можна відзначити наступні його переваги:

  • пічний вогнетривка цегла володіє високими термоізоляційними і теплопровідними якостями, за рахунок яких цегляна конструкція зберігає теплоту;
  • великий період використання. Виготовлений за правильною схемою димар для лазні з вогнетривкої цегли прослужить довше аналогів з металу;
  • захист від пожежі. Опір цегли вогню захищає господарів і їх майно від можливих загорянь.

Своєчасність чищення цегляного димоходу дуже важлива, у зв’язку з тим, що накопичується сажа, зола, пил заужают димовий отвір. Це призводить до порушення тяги і появи диму в бані.

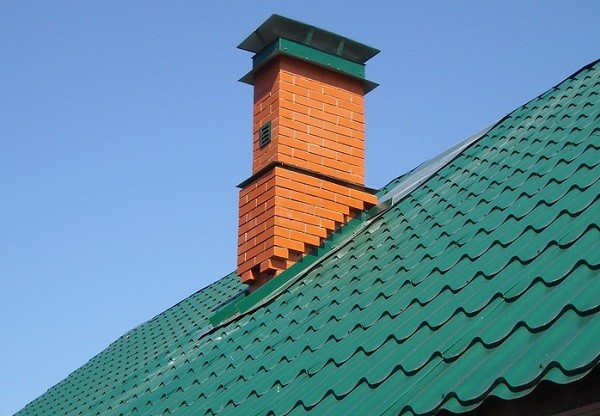

Димар для лазні: класифікація, види та встановленняЦегла є відмінним матеріалом для димоходу — довговічний і не горючий

Конструкція з металевих труб

Так як же вивести трубу в бані через дах? Людям, що збираються зробити димар своїми руками, труба з металу представляється ідеальним рішенням. Такий димовідвід обійдеться дешевше цегельного, і часу на спорудження він займе набагато менше. Сьогоднішній ринок пропонує збірні заводські конструкції, які можна, дотримуючись покрокового керівництва, спорудити самому. У металевих димарів є свої плюси:

  • вони доступніші за вартістю порівняно з цегляними димарями. Установку можна зробити самому, що знову ж економить кошти.
  • гладкість поверхні металевої труби запобігає скупчення продуктів згоряння. Це сприяє виникненню гарної витяжки.

Недоліком конструкції є недостатня теплоізоляція, в порівнянні з цегляним димарем. З-за цього всередині труб взимку виникає конденсація. Цю проблему виробники вирішили створенням сэнвич-труб, які мають усередині спеціальний утеплювач. Крім цих двох видів існує керамічний димохід, виготовлення якого ми також розглянемо.

Виробництво цегляного димоходу

Розглядаючи питання, як правильно зробити димар в лазні з цегли, треба знати, що коли кладеться труба для печі, розчин для зведення конструкції від неї до стелі роблять з глини. Все, що йде вище, кладуть з використанням розчину, виготовленого з піску та цементу. А кладеться піч для лазні з труби, що підноситься над дахом, строго з застосуванням цементно-піщаного розчину. Нижче наводиться покроковий опис з встановлення правильного димоходу з вогнетривкої цегли:

  • Проводиться розмітка для майбутнього димоходу в місцях, де він буде проходити стелю і покрівля). Дірки випилюються. Для їх вертикальності використовують рівень. Йде приготування інструментів і розчину.
  • Кладка надсадной частини. Вона проводиться на підготовленому для печі місці зі строгим дотриманням вертикальності кладки. Для цього використовують висок. Шви закладаються. Влаштування димоходу в лазні роблять товщиною в півцеглини, вона вважається достатньою для лазні.
  • Кладеться «распушка». Вона захищає стелю від загоряння і кріпить димар. Цей елемент розширює зовнішні стінки системи. У ньому застосовують будівельну арматуру. Ширина кожного подальшого ряду робиться на 1⁄4 більше попереднього. Третій ряд належить робити завширшки цегла. Найширше місце «распушки» – під стелею.
  • Кріплення конструкції. У цьому кроці по всій довжині распушки прибивають дошки. Прибивають їх до верхнього стельового перекриття. Вони фіксують конструкцію і роблять її стійкою до вітру.
  • «Распушка» потроху звужується до колишніх розмірів димоходу. Це є відповіддю на питання, як відображається труба в баню через дах назовні.
  • Далі кладуть «видру». Так називається елемент, що захищає трубу від дощу. Техніка укладання та ж, що і у «распушки». «Видра» робиться на 1⁄4 ширше, ніж стояк. Її висота знаходиться в прямій пропорційній залежності з нахилом даху. Починається вона від низу даху і виступає над верхом на два ряди.
  • Далі кладеться димохідна шийка, проводять установку іскрогасника та ковпака від дощів.
  • На цьому етапі проводять герметизацію місця, де стикуються видра і покриття даху. Існує багато способів цього процесу. Конкретний вибір проводять безпосередньо на місці. Цегляна кладка димоходу є заходом дорогим і складним.
  • Споживачі в наш час вдаються до використання конструкцій, які простіше, але від цього їх ефект не менше.

    Виробництво сендвіч-труб

    В питанні як зробити димар з сендвіч-труб в лазні існують також певні кроки. Розглянемо їх докладніше:

  • Як і у випадку з димоходом з цегли, прорізають проходи для труб димоходу в місцях, де вона виходить. Залишають невеликий зазор 0,1 м по крайці отворів для проведення теплоізоляційних робіт.
  • Знімаються всі параметри, визначається місце розташування розвантажувального вузла. Зазвичай він встановлюється на горище. Його функції – приймати навантаження вихідний труби, зміцнювати її та не дозволяти коливатися в бік. При відстані від низу стелі до даху менше 1,5 м вузол не встановлюється. При більшій відстані встановлюються куточки з металу і інші настановні елементи розвантажувального вузла. Кріпляться куточки до низу крокв. Фіксація повинна бути міцною.
  • В наступному кроці встановлюють на вихідну пічну трубу стартову сендвіч-трубу, в яку вона повинна увійти впритул.
  • Хочеться підкреслити, що функція внутрішньої труби сендвіча – саме вхід в трубу печі, а не її покриття. Трубні частини вставляють один в одного, в стикових місцях фіксуються за допомогою хомутів для кріплення сендвіч-труб.
  • Такі кроки відповідають на питання, як вивести трубу в бані через дах, і що для цього треба зробити. Ділянка, де сендвіч проходить через стельове перекриття, закривають з допомогою стельової обробки і фіксують. Труба, приварена до обробленні, і звана прохідником, має більший діаметр, ніж сендвіч-труба, завдяки чому наголос поліпшується і виключаються руху сендвіча вбік. Як утеплювач застосовують мінеральну вату, яку кріплять до стелі за допомогою саморежущих гвинтів або цвяхів.
  • Наступний крок передбачає виконання отвори у даху. Після це місце герметизують, використовуючи «прохідник» даху і спеціальний герметик. Якщо є можливість, додається ще один шиферний лист з обов’язковим міцним кріпленням. Висота труби над дахом – не менше 0,5 м.
  • На димар встановлюється термогриб.
  • Ми показали спрощений варіант установки сэнвич-труб. Установка при цьому швидка, а матеріал – дешевий.

    Встановлюється, звичайно, у таких конструкціях і іскрогасник для димарів, дефлектори, і флюгери, і вентилятор для печі, і інші деталі.

    З герметика

    Новою конструкцією є керамічний димар, який славиться надійністю, гарним естетичним зовнішнім виглядом, легкістю монтування. У ньому три елемента: керамічна внутрішня труба в лазні, утеплювач, і облицювальні керамічні профільні цеглу, що мають прорізи для арматури по краях. Коштує така конструкція більше сендвічів і випускається в широкому асортименті.

    Види димохідних систем

    Димохідні системи бувають різних видів. Ми не станемо розглядати так звану лазні по-чорному, де димовідвід відсутня повністю. Одним з видів димарів є прямий димар, в ньому будується строго вгору без всяких вигинів. Такий же устрій мають димовідвідних канали в камінах, варильних плитах, барбекю і казанах. Самий головний недолік прямого димоходу — це те, що крім диму, у нього виходить багато тепла.

    Ще один вид димоотводним системи – горизонтальний димар. Він дозволяє запасати більше теплової енергії від диму. Плюсові якості цієї системи, що нижній нагрів внизу сильніше верхнього, і те, що прогрів по рядах йде рівномірно. Спільно з димом йде частина незгорілого палива – зола, що осідає в димоході, з часом роблячи його вже. Скупчення цього елемента піднімає імунітет і зменшує тягу. Для видалення золи передбачені очисні дверцята і знімні цеглини. Мінусом системи вважається множина чисток.

    Існують також і вертикальні димовідвідних системи. Вони бувають:

    • однооборотными. У них дим спускається вниз один раз;
    • многооборотными. Спуск диму тут – багаторазовий.

    Мінуси системи – велика опірність диму і те, що прогрівається вона нерівно. 1-й канал гріється більше, на відміну від останнього. Це з-за того, що проходить продукт згоряння віддає теплову енергію пічним стін. З-за нерівномірного прогріву на стінах з’являються щілини. При великій опірності диму тяга погіршується, тому дим потрапляє в будинок. Для того, щоб уникнути такого мінуса, в конструкції проробляють хід із засувкою. Вона схожа на заслінку для камінів. Коли пічне пристрій розтоплюють, заслінка для димоходу відкривається і після появи тяги (через 10-15 хв), закривається, тобто продукція горіння потрапляє прямо в крайній канал. Коли піч нагріється, заслінку засовують і дим йде по всіх руслах.

    Четвертим видом вважають вертикальні багатоканальні димохідні конструкції. У них піднявшись по одному руслу, дим стелиться і проходить по всьому. Величезний недолік подібних димовідвідних систем, що перегрівається перекриша. У будівлях з подібними системами присутній великий температурний перепад. Це робить життя житлового будівництва з цими конструкціями не дуже комфортною. Щоб уникнути подібного застосовуються вертикальні печі, прогревающиеся знизу. В них гарячий дим проходить по нижньому ряду, прогріваючи низ, а вже потім надходить у димовідвід. Жити в таких приміщеннях набагато комфортніше. Перепад температури між верхньою і нижньою точкою становить.

    Існують схеми прямих димоходів з використанням розтинів. Вони застосовуються в газових печах. Ще одна конструкція – колпаковая. Вона використовується в російських печах. Крім цих систем є безліч варіацій: нижній прогрів з рассечками; нижній ярус – ковпак, а верхній – розтини; горизонтальні канали з ковпаками та інші.

    При влаштуванні димаря в лазні своїми руками важливо пам’ятати про інструкцію з правил пожежної безпеки. Искроуловитель на системі обов’язковий. Правильність складання сэнвичей, грамотна кладка цегли і хороший розчин, майстерно виконаний димар з кераміки, принесуть у вашу оселю тепло і затишок.
