Серед безлічі приладів опалення існує тільки один тип, для якого не потрібен димохід — електричний. Для всіх інших типів димар з цегли — це невід’ємна частина конструкції. Його головне завдання — відведення продуктів згоряння палива. Існує кілька типів димоходів, але один з найпоширеніших це цегляний.

Димар з цегли: конструктивні виконання, елементи, вимоги до матеріалівГрамотно викладений димар з цегли, це не тільки надійно, але й естетично

Основні варіанти виконання димоходів з цегли

Існує три основних типи цегляних димоходів — стінові, корінні, насадні. Перші, по суті, це елемент будівельної конструкції, т. к. він проходить безпосередньо через стінну конструкцію. Димоходи цього типу можна встановлювати в кутку будівлі або на місці перетину стін.

Зведення димоходу своїми руками

Корінний димохід являє собою конструкцію, яка не примикає до стіни і в той же час встановлюється на деякій відстані від джерела тепла, в даному випадку печі. Для влаштування такої моделі необхідно представницько побудувати фундамент.

Насадной димар з цегли, напевно, саме популярне виконання цієї конструкції. Їх встановлюють поверх печі. Всі виконання систем відводу продуктів згоряння складаються з наступних компонентів:

  • надсадной частини;
  • распушки;
  • стояка;
  • видри;
  • шийки;
  • оголовок.

Цегляний димар повинен відповідати наступним вимогам

Кладка димоходу з цегли — це серйозна і відповідальна справа і від якості її виконання залежить пожежна безпека будівлі, а також здоров’я, а іноді й життя мешканців будинку. Для правильної кладки, необхідно виконувати кілька вимог, які пред’являються до споруд такого типу і треба завжди пам’ятати, що лише ретельне їх дотримання в змозі забезпечити нормальну роботу димоотводним системи.

Деякі тонкощі

Для побудови димоходу своїми руками можна використовувати тільки керамічна, повнотіла цегла гідної якості. В іншому випадку буде знижений ресурс цієї конструкції і ефективність її роботи. І тому необхідно розуміти як викладати димар з цегли правильно?

В один цегляний димар не можна виводити відходи від декількох джерел живлення. Принаймні, можна вивести не більше двох печей, при цьому вони повинні бути встановлені на одному поверсі.

Неприпустимо використання в якості димоходу вентиляційних шахт. Більш того, якщо на даху поруч виявилися димар і вентиляційна труба, то остання повинна бути вище.

Існує два способи побудови димовідвідних систем. При першому його монтаж виконують одночасно зі зведенням будівлі. Димову трубу можна зводити безпосередньо в стіні, але за умови того, що вона виготовлена із стійкого до вогню матеріалу.

При другому варіанті, димар проводять між готовими будівельними конструкціями, що ускладнює завдання.

Муляр, займається укладанням димоходу повинен постійно відстежувати гладкість стін каналу. Багато в чому від якості стін залежить аеродинамічний опір. То їсть, ніж стіни будуть шершавее, тим воно буде вище, відповідно зміняться параметри тяги.

Увага! Порушення режиму тяги, може призвести до попадання відпрацьованих газів у приміщення.

Кладка димаря повинна виконуватися з так званої перев’язкою. При цьому необхідно дотримувати деякі, обов’язкові параметри, наприклад, мінімальний розмір перерізу повинен бути 140х140 мм. Такий розмір повинен забезпечити безперешкодне відведення газів від опалювального приладу потужністю до 3,5 кВт. Для більш потужних приладів розміри димоходу змінюються.

Вихід димоходу на дах не може бути менше півметра, для односхилого даху. У разі двосхилого даху, цегляна димова труба повинна виступати над коником як мінімум на 500 мм. При цьому мінімальна відстань до нього або парапету не повинно бути менше 1500 мм.

Послідовність робіт при будівництві димоходу з цегли

Як приклад послідовності дій можна розглянути процес зведення насадной цегляної труби для димаря.

Першим кроком буде будівництво надсадной труби. Крім гладкість внутрішньої поверхні, необхідно забезпечити перев’язку цеглин. Ця частина димохідної труби з цегли закінчується на відстані 5 — 6 рядів цегли до перекриття. У цьому місці починають викладати розпушування. Її виконують ширше ніж нижню частину, але при цьому внутрішній переріз димоходу залишається колишнім. Завдання распушки полягає в захисті перекриття від зайвого нагріву. Вільний простір, що утворився між перекриттям і распушкой можна залити бетоном, при цьому доцільно влаштувати плінтус, виконаний з розчину для кладки димоходу.

По закінченні укладання распушки починають виконувати стояк. Це рівна частина димоходу і поступово виходить назовні. Стояк виводять на висоту в 1 — 2 ряди над поверхнею покрівлі. На готовому стояку споруджують видру. Ця частина димоходу являє собою розширення, призначене для захисту горища від опадів, які можуть потрапити в цей простір через отвір у покрівлі. Її висота становить 9 рядів.

Остання частина димоотводним труби називають шийкою. На її вершині влаштовують оголовок, до якої буде кріпитися ковпак, виконаний з металу.

Цегла, з якого виконаний димар забезпечує накопичення та утримання тепла, але і тим не менш не буде зайвим виконати додаткову теплову захист. В першу чергу це необхідно зробити в районі переходу димоходу через горище.

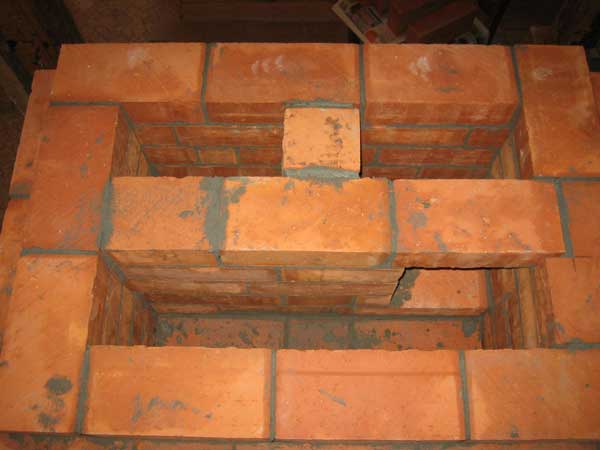

Димар з цегли: конструктивні виконання, елементи, вимоги до матеріалівВаріант кладки димоходу з цегли

Гільзування — що це таке?

Димовідвід, виконаний з цегли, складно назвати ідеальним. Його квадратна форма і не дуже гладкі стіни істотно знижують аеродинамічні параметри. Насправді, оптимальні показники мають труби з круглим перетином і гладкими стінами. Такими параметрами володіють металеві труби. Для підвищення ККД цегляного димовідводу виконують операцію під назвою гільзування. Її сутність полягає в наступному. У готовий цегляний димар встановлюють трубу, виконану з металу, для цього може бути застосована оцинкована або нержавіюча сталь. У простір між стінками сталевої труби і цегляної конструкції закладають утеплювачем стійким до дії вогню. Мета цієї операції виконують зниження кількості відкладень сажі на поверхні димовідводу та поліпшення параметрів аеродинамічного опору.

Гільза, виконана з нержавіючого матеріалу, прослужить довше, ніж з інших матеріалів, наприклад, гофри. Гофровану трубу має сенс використовувати в тому випадку, якщо димохід має повороти (вигини). Правильно зібраний димар забезпечить його безперебійну і безаварійну роботу.

Димар печі своїми руками

Пічна труба з цегли може бути побудована самостійно тільки в тому випадку, якщо на руках буде схема її укладання, а сам домовласник має ряд необхідних навичок у професії муляра. Зведення цієї конструкції вимагає особливо ретельного підходу, адже від якості виконаних робіт залежить і ККД опалення, і безпеку будівлі проживаючих у ньому людей, і термін експлуатації системи опалення в цілому.

Правильний цегла — який він?

Димовідвід прослужить довго, а стінки його не зруйнуються від перепадів температур і впливу опадів лише в тому випадку, якщо буде придбаний і використаний необхідний для цих цілей цегла, при цьому розчин, що застосовується для кладки, повинен відповідати ряду вимог.

Цегла для пічної труби повинен бути повнотілою, вогнетривким і обпаленим. Для будівництва димовідводу цегла відбирають по сортності, який, у свою чергу, поділяють на три сорти:

  • I сорт володіє яскравим, червоним кольором, допустимо наявність жовтого відтінку. Цегла цього сорту повинен мати високу щільність глини. На поверхні цегли, зокрема, на ребрах не повинно бути слідів руйнування і задирів. Простукуючи така цегла можна почути дзвін.
  • II сорт має блідо-оранжевий колір, до всього іншого він відрізняється низькою стійкість до морозу, невисокою щільністю, великою пористістю. При простукуванні молотком можна почути не дзвін, а глухий стук. На його плоских поверхнях і ребрах можуть бути задираки, і сліди викришування.
  • III сорт — це перепалений цегла. Такий матеріал має глибокий червоний колір, припустимо, коричневий відтінок. Така цегла володіє стійкістю до дії морозу. Цегла цього сорту володіє щільною, але пористою структурою і володіє високою тепловою провідністю. Цей матеріал володіє хорошою щільністю на стиск, але при впливі інших навантажень він швидко руйнується. На його поверхні і ребрах можуть утворитися відколи і викришування. При простукуванні можна почути дуже дзвінкий звук.

Після аналізу поданих даних напрошується висновок про те, що для будівництва димовідводу з цегли оптимальним є використання виробів I сорту з маркою М150 — М200. Матеріал III сорти можна використовувати для зведення фундаменту при укладанні корінний труби. Цегла, який відносять до II сорту використовувати не рекомендується.

Існує два способи підготовки цегли. Перший спосіб передбачає, що цегла, на якийсь час буде занурений у воду. При другому способі, цеглу укладають на місце в сухому вигляді, але при цьому він почне вбирати вологу з розчину, що призводить до зниження міцнісних характеристик кладки в цілому. Муляр, який займається будівництвом труби, сам вибирає технологію підготовки та укладання димовідводу.

Вимоги до розчину

Розчин, який застосовується для будівництва труби повинен забезпечити рівність і герметичність швів. До всього іншого він повинен бути стійкий до впливу зовнішнього середовища. При будівництві печі існує кілька зон, для яких застосовують окремі склади розчину. Всього таких зон можна нарахувати 11 штук. Але склади з особливими рецептами застосовують тільки в шести з них. Наприклад, при укладанні перших рядів корінного димоходу використовують розчин, замішуємо в пропорції 3 до 1 або 4: 1. При цьому деякі майстри для підвищення еластичності додають вапно. Така добавка дозволяє зробити його більш еластичним.

На деяких ділянках труби температура повітря може досягати +400 градусів. Для зниження нагріву елементів конструкції покрівлі, іноді в розчин додають керамзит.

Ділянка димовідводу, що виходить на вулицю, схильний до впливу перепадів температур і опадів, поетом умови його експлуатації можна вважати дуже жорсткими. У цьому випадку в хід йде розчин, зроблена з піску, глини і цементу.

При виготовленні розчину необхідно приймати тільки ті компоненти, які пройшли попереднє очищення. Для фільтрації піску застосовують сито з вічком 1х1 мм Глину після замочування протирають через таке сито. Такий спосіб прийнято вважати найбільш ефективним.

При виготовленні розчину необхідно дотримувати деякі правила. Зокрема, необхідно застосовувати тільки попередньо замочену і очищену глину. Процес замочування по часу займає 12 — 14 годин, при цьому, він повинен супроводжуватися постійним перемішуванням. У разі потреби в неї додають воду. Наприкінці цього терміну в глину додають пісок. Пропорції можуть складати 1: 2, 1: 3, 1 до 4. Це визначається жирністю глини. Чим вона вище, тим більше піску в неї необхідно додавати.

Перед використанням готового розчину має сенс сформувати досвідчені зразки, їх зазвичай виконують у вигляді кульок або джгутів. Після того, як вони висохнуть, можна буде визначити який приготовлений розчин можна використовувати. При укладанні цегли, суміш повинна бути нанесена шаром товщиною 8 -9 мм, після того, як суміш буде притиснута верхнім цеглою, товщина шва повинна бути 6 — 7 мм.

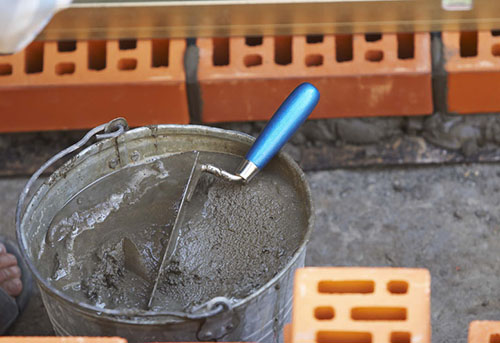

Димар з цегли: конструктивні виконання, елементи, вимоги до матеріалівПравильно приготовлений розчин при сгребании кельмою повинен тримати форму і не рватися

Кладка димовідводу

Укладання насадной труби починають від печі, корінний від фундаменту, до речі, фундамент під неї не відрізняється від того, який формують для опалювального приладу.

Треба розуміти, що порядовка димовідводу не так складна, як для самої печі і це дає можливість самостійно в ній розібратися.

Але тим не менш димоходи можуть відрізнятися один від одного, але кладка цегли виконують завжди з перев’язкою рядів.
