Димососи для котлів: розрахунок, монтаж та самостійне виготовлення

Зміст

  • 1 Хороша тяга – результат правильного розрахунку і монтажу димаря!
  • 2 Димосос може стати порятунком
  • 3 Навіщо встановлювати димосос?
  • 4 Як встановлюють димосос?
  • 5 Заводські димососи
  • 6 Саморобний агрегат

В наших краях твердопаливні котли для окремого приватного будинку є найпоширенішими. І димарі для твердопаливних котлів найчастіше будують з підручного матеріалу місцеві будівельники, які можуть зовсім не розбиратися в тонкощах цієї справи. Їм здається, що труба для стаціонарного твердопаливного котла — це так само просто, як і димар для бабусиної печі. Ось і виходить, що новий і дорогий твердопаливний котел найчастіше підключається в димохід з цегли, складеного невідомо ким і невідомо як.

А неправильне підключення котла до димоходу може призвести до різкого погіршення тяги, і виправити становище в таких випадках допомагає під’єднання пристрою для штучного її посилення. Димососи для побутових котлів працюють, як вентилятори, тобто вони примусово розганяють повітря всередині димоходів. Часто димососи для котлів дозволяють підключати два котла в один димар, навіть якщо він недостатньої висоти або недостатнього перерізу.

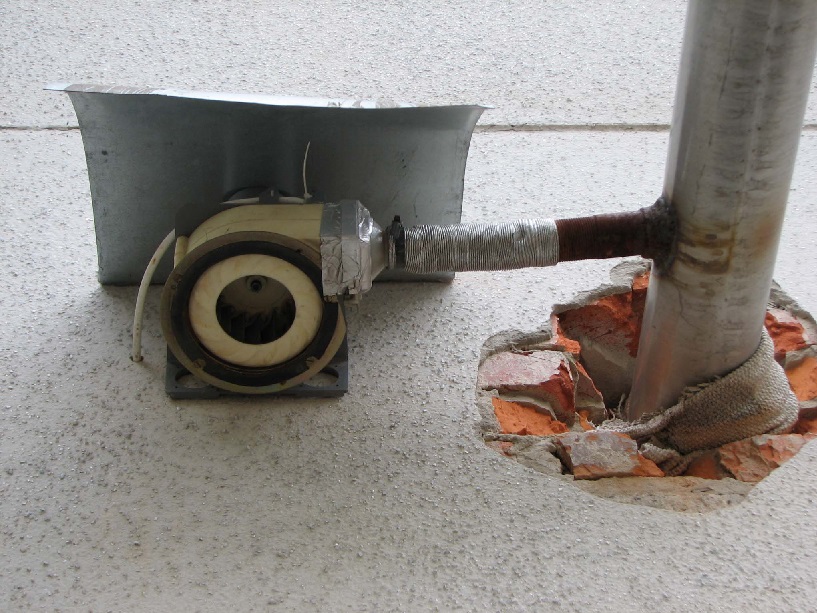

Димососи для котлів: розрахунок, монтаж та самостійне виготовленняВидалення продуктів горіння з піролізного котла за допомогою димососа

Хороша тяга – результат правильного розрахунку і монтажу димаря!

На питання, який димар краще для вугільного котла, а який — для дизельного і т. д., правильну відповідь завжди буде різним. Тому що зроблений для дров’яної печі димохід може бути абсолютно непридатним для газового котла, наприклад. І причин цього може бути декілька. При цьому викладати новий капітальний димар натомість малоефективного мало хто в змозі. Ось чому наявні димохідні труби доводиться тим або іншим чином удосконалити. Найчастіше удосконалення передбачає монтаж димососа для нового побутового котла.

Повсюдно димар для твердопаливного котла роблять капітальним цегляним. Якщо у нього достатні висота і перетин, то в ньому завжди відмінна тяга і ніяких підсилювачів руху повітря не потрібно. Але бувають і винятки. Наприклад, цегляний димар для стаціонарного твердопаливного котла неможливо вивести на потрібну висоту. Як правило, димар для твердопаливного котла елементарно робиться своїми руками, але не завжди він відмінно справляється зі своєю функцією. І частенько трапляється, що додаткову тягу потрібно забезпечувати, використовуючи димососи для побутових твердопаливних котлів, покупні або виготовлені своїми руками.

З чого і як викласти димар, щоб він ефективно справлявся з видаленням диму, це тема окремої великої статті, і зараз ми її торкатися не будемо. Грунтовний цегляний димар хороший для котла на твердому паливі або печі, але без додаткових вставок його не можна використовувати для сучасних котлів на інших видах палива. Приміром, димосос для котла може знадобитися, якщо установка димоходу була проведена неправильно з самого початку.

Як правильно робити підключення в димар для звичайного котла на твердому паливі? Про це знають висококласні спеціалісти, але й вони помиляються, не помітивши вчасно якоїсь місцевої дрібниці. Хороший же димосос для твердопаливного котла або будь-якого іншого здатний усунути всі похибки проектування і будівництва котлів і димоходів. Особливо, якщо димар для котла не цегляний, а металевий.

Це ціла наука — влаштування димоходу для твердопаливного котла. Що вже говорити про більш складні варіанти опалювальних приладів. Тому часто-густо зустрічаються похибки, навіть просто кладка цегли рідко буває ідеальною. Дотримання всіх технічних нормативів по аеродинаміці — завдання та ще! А як зробити димар, якщо до нього буде проводитися підключення котла з цегли? Досить ефективним вийде свій димар для твердопаливного котла? На подібні питання часто неможливо відповісти заздалегідь.

Димосос може стати порятунком

Маленьке і корисний пристрій димососа дуже корисно використовувати з піролізним котлом. Зараз на ринку представлені димососи з різною продуктивністю, різних марок, різної якості та з різною ціною. Практично всі вони підключаються через конденсатор. На кожен такий насос заводського виготовлення є інструкція, в якій вказані параметри, часто у вигляді таблички, щоб покупець міг підключити його самостійно до будь-якого з піролізних котлів.

Зробити такий пристрій можна самостійно, під переріз димоходу. При установці димососа самопливний канал димоходу ні в якому разі не можна перекривати, так як котел в штатному режимі повинен працювати на природній тязі. Повинна бути створена додаткова перемичка у випускній трубі, щоб можна було створити додаткову інжекції газів тільки в разі потреби. Причому, конструкція повинна забезпечувати безперешкодний потік від повітряного насоса, при цьому буде збільшуватися продуктивність самого димососа за рахунок інжекції.

Навіщо встановлювати димосос?

Від якісного димоходу і хорошої тяги залежить правильна і довговічна служба опалювального приладу, його ефективність і нормальний мікроклімат в приміщенні. Повноцінний відведення відпрацьованих газів, тобто ефективна система димовидалення, забезпечує повноцінне згоряння палива і максимальний ККД. Всі технічні нюанси проектування і будівництва димоходів спрямовані на отримання відмінної тяги. Вона повинна бути стійкою і достатньою.

А виникає тяга, коли виникає різниця температур. Розпечене повітря з топки за законами фізики спрямовується вгору, несучи з собою дим і сажу, які утворюються при горінні. Працюють на дровах сучасних котлах режим може змінюватися від мінусових температур до + 350 градусів. І при цьому у них завжди має бути відмінне рух повітря. Природної тяги в таких умовах може бути не достатньо. Так і були придумані окремі підсилювачі тяги, або димососи. Особливе значення вони набули з появою сучасних котлів з високим ККД, які є більш примхливими і вимогливими.

Основна причина установки димососа — занадто довгий горизонтальний ділянку переходу від котла до димоходу. Найчастіше це відбувається із-за товстих стін. Півтора метра горизонтальної ділянки — це погано для будь-якого котла або печі. Дим не любить ходити по горизонтальних каналах, а в разі котлів з високим ККД (як піролізні, наприклад) така ситуація може призвести практично до повної відсутності тяги.

Як встановлюють димосос?

Якщо у вас виникла необхідність встановити димосос на димар, який знімати або розбирати немає ніякої можливості, і всередині приміщення встановити насос не виходить, то доводиться встановлювати його зовні. Хоча самий оптимальний варіант для електричного двигуна – установка всередині приміщення. Димососи зазвичай продаються з робочим колесом, крильчаткою і електродвигуном з кріпленням для котла або для труби. Вибирати відповідний димосос потрібно, враховуючи його:

  • Розміри;
  • Потужність;
  • Схему підключення.

Коли димосос є і труба димоходу є, потрібно придумати, як це все поєднати разом. Найчастіше двигун кріпиться до імпровізованої равлику. А равлик приварюється (приєднується) вже безпосередньо в димохідній трубі. Проріз підключення повинна бути оснащена заслінкою, щоб можна було відкривати або закривати її. Виходячи з конкретних погодних та інших умов, використовуючи природну або примусову тягу.

В принципі, нічого складного і надприродного в установці даного пристрою немає, і з нею може впоратися будь-який домашній майстер. Все можна зробити звичайною болгаркою дрилем і в домашніх умовах. Бажано попередньо зробити креслення підключення, на якому будуть вказані розміри і діаметри патрубків і основної труби. Наприклад, якщо труба димоходу у вас буде 159 мм, то відвід від неї для димососа може бути 110 мм в діаметрі.

Заводські димососи

Один з найбільш недорогих димососів для малопотужних (до 30 кВт) побутових котлів — німецький рр 152. За фактом виходить, що це найдешевший димосос з тих, які є у продажу. Перерахуємо його технічні характеристики:

  • Створює максимальне статичний тиск в 160 Паскалів;
  • Продуктивність — 235 метрів кубічних на годину;
  • Обороти: 2575;
  • Максимальна температура перекачується диму: плюс 250 градусів;
  • Напруга 230 Вольт.

Двигун знаходиться зовні, а саме робоче колесо з нержавіючої сталі виходить в приєднувальний фланець. Недолік цієї моделі — двигун не закритий ніяким кожухом, тобто це пристрій – виключно для установки в приміщенні. За зовсім невеликі гроші можна купити готовий німецький димосос відмінної якості. Є схожі німецькі моделі для більш потужних (до 60 кВт) котлів, у цих більш потужний мотор, який вже закритий кожухом, і більш велике колесо з крильчаткою. Вартість, звичайно, набагато вище.

Саморобний агрегат

Для тих, кому шкода грошей на покупної димосос, є чудова альтернатива – його можна зробити самостійно! Порівняно з покупними, такий агрегат обходиться в копійки. Саморобний димосос виготовляється звичайно з 230 мм алмазного зношеного диска, до якого приварюються лопатки. Двигун можна взяти на барахолці, наприклад, моторчик від пральної машини двошвидкісного двигуна. Таке просте пристрій забезпечує до 3000 оборотів в режимі віджимання. Можна навіть не підключати через понижуючий трансформатор, але при цьому можна відразу (або надалі) зробити регулятор потужності. Без особливих перевантажень таке саморобний пристрій здатний відмінно пропрацювати кілька років.

Димососи для котлів: розрахунок, монтаж та самостійне виготовленняСамостійно виготовлений димосос у формі равлика

Правильно встановлений димосос, незважаючи на те, що він встановлюється усередині металевих труб, практично не чути під час роботи, він працює навіть тихіше, ніж нагнітаючий вентилятор. При цьому швидкість вітру досягає 150 метрів всередині димоходу. Для перевірки роботи пристрою повинен бути люк ревізії знизу, завдяки чому в будь-який час можна подивитися, як пристрій буде працювати при відкриванні завантажувальних дверей в котлі.
