Відносно новим рішенням в системі виведення продуктів згоряння назовні став коаксіальний димар для газового котла, що дозволяє скорочувати втрати тепла при функціонуванні. Порівнюючи тепловий котел з електричним, не можна не відзначити, що він має менший коефіцієнт корисної дії-за великих тепловтрат. Використання коаксіальної труби, приєднаної до газового котла, дозволяє частково вирішити це питання.

Коаксіальний димохід для газового котла – види, особливості та встановленняТак виглядає коаксіальний зовнішня частина коаксіальної труби

Що являє собою коаксіальний димовідвід

У багатьох споживачів, не знайомих з цим видом котлів, виникає питання – коаксіальний котел що це таке? Коаксіальна система є універсальною системою з підключення теплових котлів. При її монтажі досягається 100% герметичність і гарантована газощільність всієї системи. Розглянемо, що таке коаксіальний димар для газового котла і як він влаштований. Пристрій коаксіального димоходу називають «трубою в трубі». Перша коаксіальна труба для газового котлів меншого діаметру виконує функцію виведення вихлопних газів, а друга труба діаметром більше виконує функцію введення повітря в камеру згоряння. Ці труби в системі не стикаються за рахунок спеціальних перемичок, що надає трубопроводу особливу жорсткість. Такий пристрій коаксіального димоходу для газового котла підвищує безпеку самої труби за рахунок того, що гаряче повітря, проходячи по меншій внутрішній трубі, остуджується, а холодний, що проходить по трубі більшого діаметру, за рахунок цього нагрівається. Тому котел з коаксіальним димарем не витрачає свою енергію на нагрівання повітря. Підвищується ККД всієї системи і зменшується витрата газу. За рахунок кращого згоряння газу підвищується і екологічність всій теплогенераторній системи. Принцип роботи такого котла показаний на рисунку:

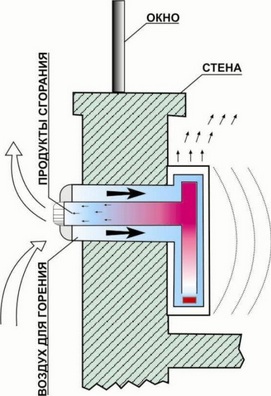

Коаксіальний димохід для газового котла – види, особливості та встановленняПринцип роботи коаксіального димовідводу

Хочеться сказати — коаксіальний димохід призначається для котлів, яких закрита камера згорання. З допомогою цього, горіння відбувається як би зовні будівлі. З неї всмоктується повітря і туди ж виводяться відпрацьовані гази. Не порушується мікроклімат всередині будівлі, тобто не витрачається кисень в місці установки котла, а про чадному газі можна забути взагалі. Завдяки такій системі, димар виходить компактним – немає необхідності вести одну трубу виводить, іншу виводить, тобто все знаходиться у одній трубі. За рахунок такої конструкції зовнішня частина димовідводу завжди залишається холодною. Через це не такі великі вимоги до пожежної безпеки самого димоходу. Але, тим не менш, вони є. З чого ж складається коаксіальний димар?

Види котлів

Розглянуті котли газові з коаксіальним димарем відрізняються за технічними характеристиками і способами монтажу. Такі газові котли діляться на підлогові і настінні. Настінні набагато компактніше, займає менше місця, але вони і набагато менш потужні, ніж підлоговий газовий котел з коаксіальним димарем, у якого вище ккд. Підлогові котли гарні для обігріву виробничих будівель і приватних домоволодінь великої площі.

Корпуси котлів виготовляють з різних металів та їх сплавів. Найбільш популярні чавун і сталь. При демократичній ціні у них непогані технічні показники. Висока надійність, гарна тепловіддача і довгий термін служби у мідних і силумінових котлів. Але через високу ціни їх використовують рідко.

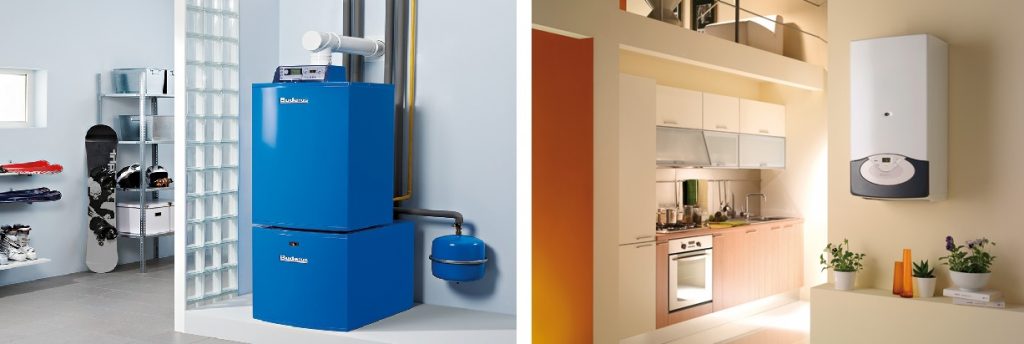

Коаксіальний димохід для газового котла – види, особливості та встановленняПідлоговий і настінний типи газових котлів

Види коаксіальних димарів

Треба сказати, коаксіальні димоходи для котлів виготовляють з алюмінію, пластику та нержавіючого металу. У Російській Федерації популярні коаксіальні димоходи для газових котлів з останніх двох матеріалів. Переважно коаксіальний газовий котел з пластиковим каналом димовідводу є конденсаційним. Дим досягає температури 205°. Такий коаксіальний димар для газового котла коштує недорого, відрізняється простотою монтажу і легковажністю. Єдиним недоліком є його недовговічність. Не рекомендують підключати такі пристрої до неконденсационным котлам.

Нержавіюча сталь є довговічною і стійкою до кислоти. Вона здатна витримати нагрівання до 550°. Передбачений випуск утеплених і не утеплених труб з нержавійки. Коли монтується коаксіальна труба для котла двоканального, вона теплоизолируется. У утеплених труб з нержавійки покращена аеродинаміка, їх використовують в багатоквартирних будинках. Термін служби таких труб від тридцяти і більше років.

Конструкція

Коаксіальні димоходи бувають двох видів. Перший-найпоширеніший – горизонтальний дымоотводящий канал, який виводять через стіну. Дуже рідко монтують вертикальні пристрою. Він йде через стелю і дах.

Коаксіальний вертикальний димар для газового котла складається з:

  • фланця. Це свого роду перехід від котла безпосередньо до самих труб;
  • адаптери для коаксіальної системи;
  • з’єднувального хомута;
  • коліна, чиї функції зводиться до зміни напрямку монтажу димовідводу. Як і труба, воно складається з двох колін, поміщених одна в іншу.
  • декоративної настінного накладки, що маскує забите негорючим матеріалом відстань між трубою і отвором в стіні;
  • впускний/димовідвідної труби.

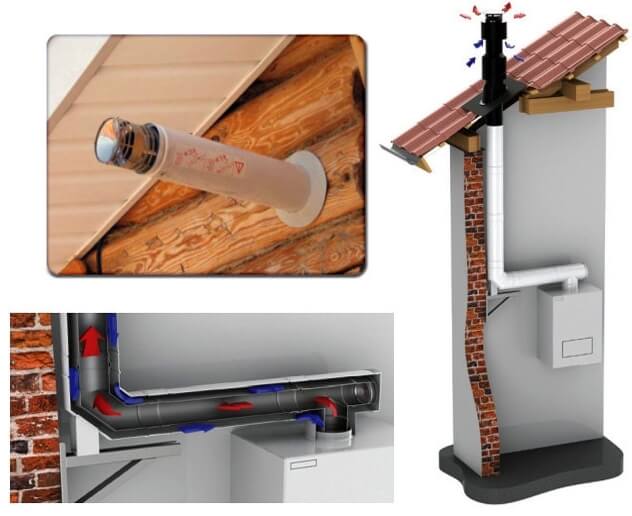

Коаксіальний димохід для газового котла – види, особливості та встановленняСхема вертикального димовідвідного каналу

При застосуванні кутів і відводів важливо знати, що кожен кут 90° «з’їдає» метр довжини димоходу. Кожен куточок 45° забирає 0,5 м довжини димоходу. Внутрішня частина коаксіальної труби нагадує в своєму роді каналізаційну – з одного боку розтруб, з іншого рівна труба. Якщо трубу необхідно подовжити, використовують подовжуючу муфту, яка має ущільнювальні гумові прокладки.

Правила

Розглянемо таке питання як коаксіальний котел вимоги до приміщення:

  • повинні бути вентиляційна система і газоаналізатор;
  • для ізоляції стіни при установці підвісних котлів використовується негорючий матеріал;
  • підлоговий газовий котел слід встановлювати на бетон або листовий метал;
  • розташування інших газових приладів і електрообладнання повинно бути на відстані від 0,3 м.

Дотримуючи названі вище норми, споживач забезпечує ефективність роботи системи та її безпечне використання. Перейдемо до монтування коаксіального димоходу.

Прокладка

Сама установка труби газового котла не є особливо складною.

Для прокладки коаксіального димоходу треба пам’ятати — ухил неконденсаційних котлів проводиться у бік вулиці. Це робиться для того, щоб що утворюється конденсат стікав на вулицю. Щодо димохід котла можна зрушити хоч вправо, хоч вліво, хоч за його стінку.

Існують певні правила установки коаксіального димоходу для газового котла, які необхідно дотримувати. Розглянемо ці правила для оптимального функціонування:

  • за правилами монтажу необхідно мати хоча б 0,5 м і більше відстані усередині приміщення від стіни до котла, щоб не виникало зледеніння, яке згодом може потрапити на котел;
  • згідно з правилами, максимальна довжина димовідводу для газового котла не повинна перевищувати більше 3 м;
  • висота від труби до стелі всередині приміщення повинна бути довжиною не менше 0,2 м;
  • сама коаксіальна труба з боку вулиці повинна бути довжиною не менше 0,3 м;
  • відстань від труби до землі – 2, краще 2,5 м;
  • відстань від кінця труби димоходу до найближчої стіни – 0,6 або 1,5 м;
  • найближчі вікна, або вентиляційні отвори не повинні розташовуватися ближче ніж 0,6 м від виходу димоходу;
  • діаметр патрубка димовідводу не повинен перевищувати діаметра виходу котла.

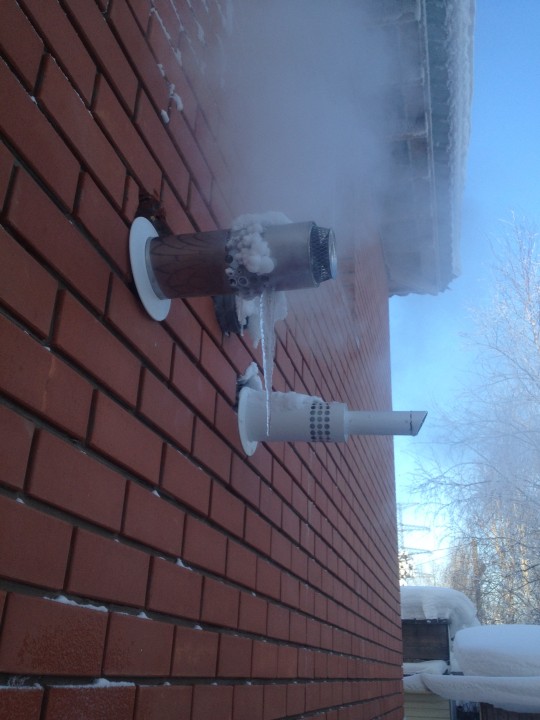

Коаксіальний димохід для газового котла – види, особливості та встановленняПолій, що утворилася через скупчення конденсату

В паспорті до кожного котла є дані про те, якого діаметру повинна бути труба, і якої максимальної довжини може бути коаксіальний димохід. Перевищувати ці дані не рекомендується, тому що продуктивність котельного агрегату буде сильно падати. Діаметр трубопроводу пишеться в паспортних даних в артикулі після літерного значення. Він складається з чотирьох цифр. Перші дві означають внутрішній, а останні цифри – зовнішній діаметр ввідної труби. Згідно з правилами, довжина коаксіального димоходу для газового котла не може бути більше 3-х м. Проте деякі виробники встановлюють свої обмеження на вироблену продукцію. Так що перш ніж проводити монтаж, слід уважно вивчити інструкцію. Питання як подовжити коаксіальну трубу газового котла вирішується просто. Труби збираються по типу «тато-мама». На кутах передбачено використання поворотних муфт під кутами 45 і 90 градусів. Герметик на стиках заборонений. У перехідники передбачена установка ущільнювальних гумок, витримують нагрівання до 250°. Радять зменшити до мінімуму повороти і кути для забезпечення кращої тяги. По всій довжині передбачено використання кріпильних хомутів.

Тепер розглянемо таке питання – як встановити коаксіальну трубу газового котла і які кроки по її встановленню.

Крок перший передбачає визначення місця в кімнаті, де буде розташований газовий котел з коаксіальним димарем в залежності від його виду. Розмітка вихідного отвору коаксіального димоходу для газового котла проводиться на стінці, біля якої передбачено розташування котла, на відстані півтора метри від нього. Ширина отвору повинна трохи перевищувати зовнішній розмір труби. З допомогою коліна димовідвід кріпиться до котла. Кріплення стиків і кутів проводять хомутами.

Важливо! Клеючі стрічки та герметики суворо заборонені при установці коаксіальних димоходів.

Відстань між трубою і стіною в отворі утеплюють негорючим матеріалом. Якщо у котлів передбачено застосування примусової вентиляції, димовідвід встановлюють тільки горизонтально.

Важливо! Для того, щоб повернути трубу, передбачено використання поворотного коліна. Колін на трубопроводі не може бути більше 2-х.

Розглянута коаксіальна труба до газового котла до стінки кріпиться з допомогою кронштейнів. Кожному стику покладено один кронштейн. Не рекомендує установка на оголовку (закінчення) труб додаткових компонентів.

Коаксіальний димохід може бути виведений через стіну або через дах. Для виведення через дах знадобляться додаткові комплектуючі, які дозволяють проходити переходи стелі і даху. Нагорі знадобиться відповідний ковпак. Після установки перевіряється цілісність усієї системи.

Якщо котел працює на дизельному паливі, для нього передбачений коаксіальний димар для дизельного котла китурами – компанії, яку відносять до популярних виробникам димоходів.

Продукти компанії Китурами мають ряд своїх особливостей. Вони продаються із вмонтованим у них вентилятором, у функції якого входить створення в димохідні пристрої штучної тяги.

До плюсів димоходів, випущеної цією фірмою, відносяться:

  • пожежна безпека і екологічність;
  • ницість вихідний котлової температури, що дозволяє установку в дерев’яних будинках;
  • посилення коефіцієнта корисної дії котлів;
  • простота у догляді і встановлення;
  • створення комфорту і поліпшення мікроклімату в будинку.

Важлива інформація: результатом горіння дизеля є утворення конденсату кислотного складу, здатне руйнувати метали. Утеплювач і конденсатосборник, що поєднуються з нержавійкою в димоходах Китурами продукції забезпечують стійкість до корозії, не дають накопичуватися сажі, забезпечують пристрою довгий термін експлуатації.

Котли на різних видах палива

Сьогодні все частіше споживач віддає перевагу котлів на твердому паливі. Причин для цього багато. У кого-то газова траса далеко розташована, хто хоче заощадити, в чиємусь населеному пункті газ взагалі відсутня. Ось народ і схиляється до використання котлів на твердому паливі. Один віддає перевагу дров’яних котлів, другий вугільним або пелетным, третій – універсальним. Як би там не було, будь-котел на твердому паливі потребує димоході.

Як вибирають коаксіальний димар для твердопаливного котла, якими він відрізняється вимогами? У чому полягає особливість встановлення димарів твердопаливних котелень агрегатів? З чого складається їх ціна?

При виборі димоходу на твердопаливний котел, потрібно вивчити інструкцію. В ній зазначаються характеристики димовідводу, підходящі для твердопаливних котлів. Вибір залежить від:

  • розмірів патрубка котла;
  • мінімальної висоти димовідводу;
  • необхідного перерізу димовідводу;
  • температури диму;
  • мінімуму значення потрібного розрідження димовідводі.

Оглядаючись на ці значення, підводяться підсумки і вибирається необхідний димовідвід. Пред’являються до димохідним каналах вимоги викладені у відповідній документації. Деякі ми розповімо докладніше. Важливою вимогою є дотримання правил пожежної безпеки.

Неутеплені труба повинна перебувати від матеріалів, здатних загорітися, на відстані не менше 70 див. Утеплена труба – не менше 25см, якщо при цьому значення температури в зовнішньому кожусі не перевищує 90 градусів за Цельсієм. При наявності дерев’яного будинку або лісу поруч з ним, горючих покрівельних матеріалів (типу очеретяною даху), на димарі необхідна установка іскрогасника. При проходженні трубами горючих стін, перегородок, перекриттів або покрівлі необхідно застосування прохідних гільз, які заповнює теплоізоляційний матеріал, який не горить. В його якості використовують зазвичай базальтову вату.

Коаксіальні димоходи для настінних газових котлів знайшли широке застосування в будинках, оснащених автономної обігрівальної системою за їх надійність, простоту в прокладці, довговічність у використанні і демократичні ціни.
