Кожна людина хоче, щоб його житло завжди було тепло, комфортно і затишно. Міські жителі, що проживають у багатоквартирному будинку, забезпечені теплом за рахунок центрального опалення. Власникам же приватних будинків потрібно подбати про їх обігріві самостійно. Останнім часом власники часто воліють використовувати з цією метою різні типи котлів. Зрозуміло, їх робота неможлива без забезпечення димовидалення. Одним з сучасних пристроїв, успішно виконують цю задачу, є коаксіальний димохід.

Коаксіальний димохід: класифікація, переваги, вимоги та особливості установкиКолективний коаксіальний димохід може бути тільки вертикальним

Спробуємо відповісти на питання, що таке коаксіальний димохід. Саме по собі поняття «коаксіальний» застосовується, коли говорять про двох пристроях, встановлених одне в інше. Виходячи з цього, визначаємо, що коаксіальний димохід виглядає як конструкція, в якій дві труби різні по діаметру, розташовуються одна всередині другий.

Між собою вони міцно скріплені. Принцип роботи коаксіального димоходу наступний. По трубі меншого діаметру відводяться продукти згоряння, а по камері між нею і більшою трубою всередину котла надходить повітря, використовуваний для здійснення горіння. Зіткнення деталей коаксіальної труби перешкоджають спеціальні перемички. За допомогою такого пристрою, коаксіальна труба сприяє вирішенню одночасно двох завдань: виведенню назовні відпрацьованих продуктів, що залишилися від горіння і подачі всередину котла свіжого кисню. У пристроях підлогового або настінного типу, як правило, використовується співвідношення діаметрів внутрішньої і зовнішньої труб як 60:100, в конденсаційних агрегатах застосовується зовсім інше співвідношення діаметра коаксіального димоходу – 80:125.

Коаксіальний димохід – це екологічне рішення щодо відведення диму для власників газових котлів. Високий ККД такого типу пристроїв призводить до практично повного спалювання палива, і, отже, не забруднює навколишнє середовище. Крім того, при використанні такої конструкції, немає необхідності у забезпеченні постійного припливу кисню в приміщенні, що є необхідною умовою при використанні інших типів димоходів. Також відбувається значне скорочення тепловтрати за рахунок прогрівання надходить повітря при проходженні через коаксіальну трубу. Збільшується пожежобезпечність, оскільки продукти згоряння виводяться по внутрішній трубі і охолоджуються вступником повітрям. Всі процеси відбуваються без контакту з повітрям в приміщенні, і тому не роблять шкідливого впливу на організм людини. Існує великий асортимент таких пристроїв, що дозволяє підібрати комплект коаксіального димоходу, необхідний для роботи систем, що розрізняються по своїй потужності.

Класифікація коаксіальних димоходів

Коаксіальні системи підрозділяються по ряду ознак.

По розташуванню виділяють:

  • Внутрішні, які зазвичай прокладаються всередині спеціальних шахт;
  • Зовнішні, використовувані без додаткових пристроїв. Їх недоліком є негативний вплив на зовнішній вигляд будівлі, тому не рекомендується їх установка з лицьової частини фасаду.

В залежності від типу виводу:

  • Горизонтальні;
  • Вертикальні.

За наявності утеплення:

  • З використанням утеплення;
  • Неутеплені

За кількістю споживачів:

  • Індивідуальний димохід;
  • Колективний коаксіальний димохід

Найчастіше взимку можливе промерзання зовнішньої частини труби, що може призвести до недостатньої кількості надходить в камеру згоряння повітря. Щоб цього уникнути, рекомендується встановлювати утеплені димарі. У них використовується 3 труби, одна з яких заповнюється матеріалом, що утеплює.

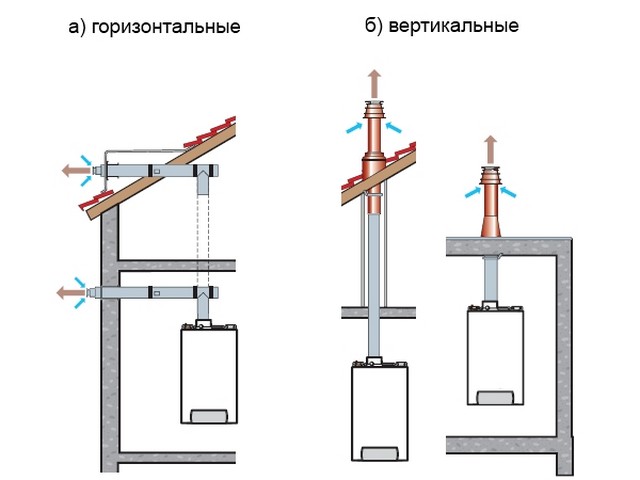

Коаксіальний димохід: класифікація, переваги, вимоги та особливості установкиСхема виведення горизонтального і вертикального коаксіальних димоходів

Монтаж коаксіального димоходу

Як зібрати коаксіальний димар?

Не представляє особливої складності самостійний монтаж коаксіального димоходу. Практично будь-який власник свого будинку в змозі змонтувати коаксіальний димохід своїми руками.

Для початку необхідно визначитися, який тип димоходу краще використовувати: горизонтальний або вертикальний. Це залежить від типу використовуваного котла. Для кожного з них використовується свій тип дымовыводящего каналу. Якщо в агрегаті встановлена примусова вентиляція, то можна використовувати горизонтальний коаксіальний димохід. СНиП у такому разі обмежує довжину горизонтальної частини трьома метрами. Тим не менш, перед монтажем необхідно ретельно ознайомитися з інструкцією, так як ряд виробників встановлює свої обмеження для продукції, що виготовляється. Горизонтальні димарі, як правило, встановлюються з настінним типом котлів. При такій системі дим подається назовні через стіну. Ухил коаксіального димоходу в такому випадку повинен скласти близько 2-3 градусів для виключення заливання сконденсованої вологи в агрегат. Для зміцнення пристрою в стіні, можливе використання засобів базового або горизонтального типу. Вони відрізняються наявністю або відсутністю адаптера, який потрібен для підключення до котла. При необхідності огинання балки або інших елементів, використовуються особливі коліна.

Якщо ж горизонтальний димовідвід чому-небудь неможливий (наприклад, розташоване поблизу дерево, вузька вулиця, маленька відстань між вікнами), то застосовується вертикальний коаксіальний димохід.

Важливо! Ніколи не використовуйте герметики або ізоляційну стрічку для подовження, а також саморобні перехідники. Це небезпечно!

Крім цього, монтаж коаксіального димоходу можна здійснити похило.

Вибір пристрою

Діаметр виходу в газовому котлі не повинен бути більше діаметра каналу, який відводить продукти горіння. Цей параметр вказується в паспорті пристрою. В ході монтажу коаксіального димоходу, можна використовувати для підведення до котла трійник, трубу або коліно.

Важливо! Необхідно стежити за тим, щоб при виведенні продуктів горіння не створювалося механічних перешкод. Зверніть на це увагу при закріпленні всіх деталей.

Простіше вивести димар, якщо патрубок розташований зверху. Якщо ж він розташовується збоку, то необхідно використовувати горизонтальну складання елементів. Встановити конструкцію вертикально можна за допомогою кронштейнів. Стики елементів необхідно закріпити хомутами.

Необхідні матеріали

Якщо ви зібралися змонтувати самостійно коаксіальний димар, що це від вас зажадає?

Обов’язково для монтажу коаксіального димоходу знадобиться комплект коаксіального димоходу, що включає власне трубу, коліно, адаптер і хомути. За необхідності купується ще подовжувач коаксіальної труби.

Якщо потрібно змонтувати вертикальний коаксіальний димар, встановлення його буде відбуватися через дахове перекриття і саму дах. Для підтримки конструкції у вертикальному положенні, використовують адаптер. Зверніть увагу! Адаптери розробляються тільки для певного обладнання. Необхідно використовувати тільки ті, які рекомендовані виробником.

Потрібно, щоб була досягнута потрібна довжина коаксіального димоходу, для цього використовують особливі подовжувачі. Для досягнення герметичності місця проходу через покрівельну частина, використовується спеціальне пристосування – так званий термінал.

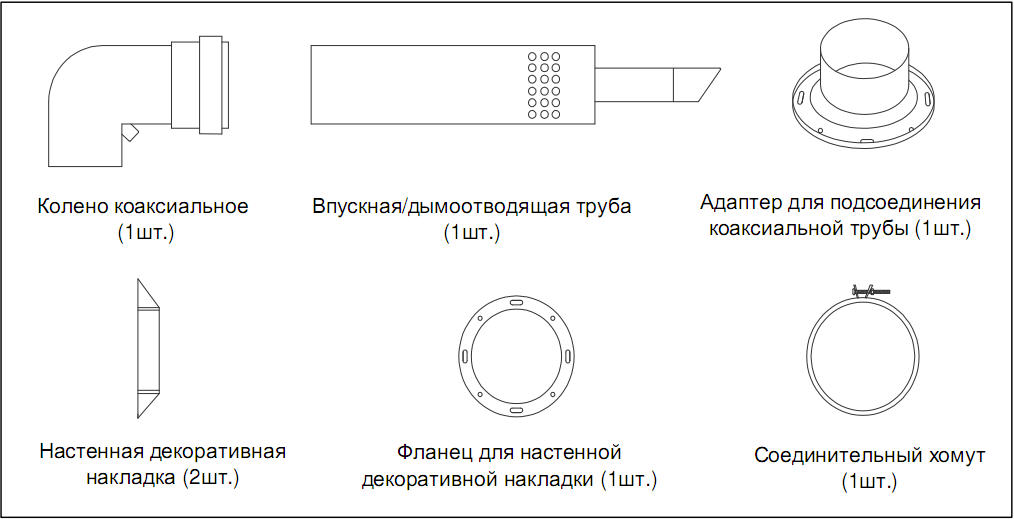

Коаксіальний димохід: класифікація, переваги, вимоги та особливості установкиПриладдя для установки коаксіального димоходу

Подібні димоходи виготовляються із сталі або оцинкованої або з нержавіючої сталі), сплавів алюмінію або особливого термостійкого пластику. Такі матеріали, крім своєї міцності і легкості, також володіють підвищеною стійкістю до високої температури. Найчастіше внутрішня сторона труби буває з сплаву алюмінію, а зовнішня — сталева. Товщина її – 1/1.5/2 мм.

Здійснюючи монтаж коаксіального димоходу своїми руками, необхідно дотримуватися таке правило монтажу: висота вихідного патрубка над приладом повинна бути не менше півтора метрів, а труба повинна розташовуватися з нахилом приблизно 3º, щоб конденсат отримав можливість безперешкодно стікати вниз. Бажано також витримати відстань не менше 1-1.5 м між поверхнею землі і виходом димоходу. При монтажі складної системи, довжина коаксіального димоходу повинна бути близько 3м.

Вимоги, яких необхідно дотримуватися при встановленні

При монтажі коаксіального димоходу, необхідно дотримувати ряд вимог до установки.

  • Чітке дотримання правил установки коаксіального димоходу забезпечить безпеку вашому житлу;
  • Необхідно дотримуватися рекомендацій СНиП 2.04.08 – 87; 2.04.05 — 91.3. Потрібно знати, що зазначеними правилами не заборонено встановлювати вертикальні димоходи в приватних будинках;
  • Відстань до сусідніх будівель має бути не менше 2м за умови відсутності на ній у межах 3 м інших отворів для видалення диму. Якщо такі отвори в межах 3 м є, відстань до будівлі має бути не менше 3м;
  • Найбільш поширені вертикальні дымоотводы у приватних домоволодіннях. Проте існує і ще одна область їх застосування – це коаксіальний димохід у багатоквартирному будинку. Використання колективного димоходу забезпечує високу безпеку користування газовими приладами.

    Запам’ятайте! В індивідуальних житлових будинках дозволяється використовувати як вертикальні, так і горизонтальні дымоотводы. Тоді як в багатоквартирних будівлях – тільки вертикальні. Висота над коником при цьому повинна бути не менше 1.5 м.

    Правила монтажу коаксіального димоходу регламентують максимальну довжину встановленого димоходу не більше 4 м.

    Необхідно дотримувати наступні правила установки коаксіального димоходу.

    • Максимум можна використовувати 2 згину;
    • Нахил виходить назовні ділянки при горизонтальній установці повинен відповідати приблизно 3 º;
    • Частини димоходу повинні мати доступ при плановому огляді;
    • Димар не може бути виведений нижче рівня поверхні грунту;
    • Відстань до сусідніх будинків не повинно бути менше 8 м. При наявності дефлектора воно може бути зменшено до 2-3 м, залежно від наявності на стіні отворів;
    • У разі встановлення димоходу таким чином, що його вихідний отвір знаходиться нижче 1.8 м над землею, воно повинно бути забезпечене спеціальною решіткою;
    • При наявності в місцевості, де встановлюється димохід, вітрів, спрямованих в протилежну сторону від виходу диму, необхідна установка на відстані не менше 40 см спеціального заслону;
    • Якщо будинок знаходиться в місцевості з дуже сильними морозами, краще використовувати коаксіальний вихід з подовженим каналом;
    • Немає необхідності в установці додаткових джерел провітрювання

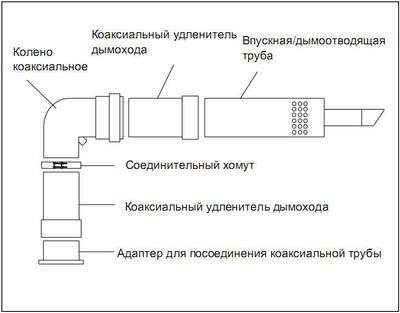

    Коаксіальний димохід: класифікація, переваги, вимоги та особливості установкиСхема монтажу коаксіального димоходу

    Крім вищевказаних правил, потрібно також дотримуватися наступні вимоги. Відстань від коаксіального димоходу до вікна має бути не менше 60 см. Відстань до газових труб – не менше, ніж радіус зовнішньої труби. Обов’язково дуже щільне прилягання частин труби. Важливо приділити особливу увагу пожежної безпеки на місці виходу труби на даху. Повинні використовуватися спеціальні кожухи, які захищають від дотику димоходу зі всілякими предметами.

    У разі, якщо газовий котел розташований на занадто великій відстані від стіни, що виходить на вулицю, може виникнути питання, як подовжити коаксіальний димохід. Для цих цілей використовуються спеціальні подовжувачі коаксіального димоходу. Такі пристрої продаються в багатьох магазинах будматеріалів. Подовжувач для коаксіального димоходу допоможе встановити його без порушень встановлених вимог.

    Якщо існує небезпека утворення полою на димоході, допоможе мінімізувати її особлива насадка на коаксіальний димар, яка буде перешкоджати утворенню полою в зимовий період.

    Особливості установки коаксіального димоходу в дерев’яному будинку

    Установка коаксіального димоходу в дерев’яному будинку має ряд особливостей. При монтажі коаксіального димоходу в дерев’яному будинку використовується окрема шахта, в якій розташовується сам димар. Це пов’язано з тим, що що конденсується на стінках труби волога, що утворює у поєднанні з димом дуже агресивне середовище, з часом може роз’їсти частині димоходу. Таким чином, монтаж коаксіального димоходу в дерев’яному будинку зажадає кілька великих зусиль у порівнянні з будівлями з інших матеріалів.

    Сподіваємося, що дана стаття змогла відповісти на запитання, що часто зустрічаються: Що таке коаксіальний димар, вимоги до встановлення цього пристрою, як подовжити трубу, що знадобиться для монтажу і можлива установка коаксіального димоходу своїми руками.
