З усіх типів котельного обладнання, мабуть, тільки електричні не потребують пристрої відведення продуктів згорання палива – димоходів. Людина, грунтуючись на багаторічному досвіді будівництва, навчився відводити дим, застосовуючи різні форми конструкцій, які можуть бути виконані з природного каменю, цегли, листового металу.

Монтаж димоходу з сендвіч труб через стіну: властивості, тонкощі і вимогиМонтаж сендвіч труби через дерев’яну стіну

Сендвіч труба для димоходу. Чому вона?

З недавніх пір широке поширення отримали багатошарові сендвіч — димарі. Їх конструкція гранично проста. На трубу, виконану з нержавіючої сталі, наносять теплоізоляційний матеріал, як правило це мінеральна вата, виконана з базальту. Її, у свою чергу, закривають ще однією трубою, яка може бути виконана з корозійно-стійкої сталі або оцинкованого листа. На кінці труб зроблені замки, які дозволяють виконувати монтаж димоходу з сендвіч труб через стіни та покрівлю без особливих складнощів.

Таким чином, домовласник, як встановити димовідвід, цілком може зібрати відводить гази систему своїми силами, не вдаючись до дорогих послуг сторонніх фахівців. Але, при цьому він повинен знати, як правильно укласти димовідвід і ще деякі правила, які в майбутньому забезпечать його оселю від пожежі з причини неправильної зборки або експлуатації цієї конструкції.

Особливості застосування сталі

Продукти згоряння палива мають високу насиченість хімічно агресивних речовин. Перепад температур, наявність вологи усередині труби сендвіч створює передумови для активації процесів корозії. Мінімізація процесів корозії усувається з допомогою використання нержавіючої сталі. Але, справедливості треба зауважити, що використання цього, досить дорогого матеріалу не знімає всіх проблем, пов’язаних з використанням металу в конструкціях димоходів.

Сендвіч з нержавіючої сталі гарантує швидке охолодження відходів згоряння, особливо це відноситься до тих ділянок димоходу, розташованим на відкритих ділянках. Падіння температури призводить до зменшення тяги. До всього іншого перепад температур призводить до утворення конденсату. Його наявність на поверхні труб створює умови для утворення шарів сажі та зростання корозії.

Використання металу на початкових ділянках відводить сэндвичной труби, особливо поблизу від котла або печі призводить до того, що труба розжарюється до небезпечних для оточуючих температур. Дотик до такої трубі загрожує отриманням опіків, а будівельні конструкції знаходяться під постійною загрозою загоряння. Тобто, встановлюючи сендвіч труби в лазні, необхідно вжити заходів щодо усунення цієї загрози.

Застосування для створення систем щодо відведення продуктів горіння таких труб, дозволило вирішити більшість із зазначених вище проблем і дозволяє виконувати установка димаря сендвіч своїми руками.

Властивості сендвіч – димоходів

Серед властивостей, притаманних димоходів з сендвіч панелей можна виділити деякі, незаперечні достоїнства:

  • мала вага;
  • сумісність з усіма приладами, що застосовуються для генерації теплової енергії;
  • естетичний зовнішній вигляд;
  • висока стійкість до впливу корозії;
  • зниження ризику загоряння будівельної конструкції;
  • зниження кількості сажі, скупчується всередині труби;
  • висока збірка монтажних робіт;
  • можливість виконувати монтаж з сендвіч труб як всередині, так і зовні будівлі.

В той же час споживач повинен розуміти, що вартість димоходу з нержавіючої сталі перевищує ціну аналогічної конструкції, виконаної з оцинкованого матеріалу. Ще один недолік, який може проявити себе при наявності помилок монтажу або порушень технології збирання – це втрата герметичності. Інша причина, по якій димохід може втратити герметичність – це результат тривалої експлуатації.

Що необхідно для роботи з монтажу димаря

Виробники, зайняті випуском труб з нержавіючої сталі, комплектують свою продукцію кріпильними виробами, які необхідні для їх монтажу. Тому під час придбання комплекту доцільно перевірити їх наявність.

Установка сендвіч труб може вимагати деякі додаткові матеріали та інструменти, серед них такі:

  • кронштейн, що утримує вузол переходу через стіну;
  • кріплення;
  • хомути, відповідні розміром труби;
  • заглушки;
  • маркер розмічальний;
  • герметик з підвищеними вимогами до вогнестійкості, до 1000 градусів.

Монтаж димоходу – деякі тонкощі

Виконання робіт по монтажу необхідно проводити з урахуванням деяких технологічних тонкощів. Наприклад, схема остаточного монтажу сендвіч димаря повинна враховувати, то, велика частина конструкції повинна проходити всередині приміщення. Це знизить теплові втрати в опалювальний період. У процесі розробки схеми системи відводу газів, необхідно враховувати те, що горизонтальні ділянки не повинні перевищувати одного метра в довжину.

Крім того, існують таблиці підбору, на підставі яких можна підібрати діаметр трубопроводу.

Таблиця 1.

Теплова потужність котла або печі
Мінімальний переріз димоходу
Діаметр труби

до 3,5 кВт
140 × 140 мм
158 мм

від 3,5 до 5,2 кВт
140 × 200 мм
189 мм

від 5,2 до 7 кВт
140 × 270 мм
220 мм

До речі, при самостійному розрахунку необхідно враховувати і те, що товщина теплової ізоляції безпосередньо пов’язана з потужність котельного або пічного обладнання. Так, для котла потужність-0,6 кВт, необхідна ізоляція товщиною в 25 мм Чим вище потужність, тим вище потужність, тим теплова ізоляція повинна бути товще.

Дані про застосування труб, повинні бути вказані в інструкції по керівництву або експлуатації.

Ще одна задача, яку необхідно вирішити при складанні схеми – це забезпечення пожежної безпеки, тобто труби не повинні сполучатися з іншими інженерними комунікаціями, особливо це стосується газових комунікацій. До всього іншого, необхідно розмістити ділянки димаря на певній відстані від дерев’яних конструкцій. Для фіксації конструкції необхідно використовувати сталеві кронштейни спеціальної форми. Мінімальний крок установки кріплення для монтажу трубопроводу повинен бути не менше 1 метра.

При проектуванні конструкції необхідно облаштувати ревізійну дверцята, через яку буде виконуватися огляд і чистка конструкції від сажі.

Монтаж цієї конструкції повинен бути здійснений без недоліків. Найчастіше помилки і брак в монтажі трубопроводу здійснюють з причин:

  • помилок у розрахунках і монтажною схемою;
  • недотримання технологічної дисципліни.
  • застосування низькопробних матеріалів, інструменту, кріплення.

Ціна питання

Ніхто не буде сперечатися з тим, що монтаж сендвіч димоходу своїми руками дозволяє знизити витрати на облаштування будинку. Але, тим не менш краще цю роботу довірити професіоналам.

Незважаючи на зовнішню простоту монтажу, необхідно знати що ціна, безпосередньо залежить від способу виконання робіт. Він може бути виконаний «з диму» або «по конденсату». При виборі першого способу необхідно буде використовувати трійники, через які буде відводитися конденсат. При другому варіанті складання і монтажу, додаткових комплектуючих не потрібно.

Треба завжди пам’ятати, що установка димаря сендвіч – це процедура дуже важлива і відповідальна. І якщо все-таки домовласник вирішив самостійно виконати складання і установка димоходу з сендвіч труби, то він повинен усвідомлювати всю міру відповідальності за цю деталь.

Вивід через стіну

Висновок димоходу через стіну виконують в тому випадку, якщо роботи виконують у вже зведеному будинку. У цьому випадку димар буде проходити по зовнішній стіні будівлі і домовласник повинен передбачити заходи щодо захисту стіни від впливу температури, що виходить від димоходу.

При спорудженні нового будинку, димохідну систему виконують всередині будівлі, в цьому випадку теплові втрати зводяться до мінімуму.

Приймаючи рішення про встановлення труби через зруб необхідно усвідомлювати, що доведеться виконати її обов’язкову ізоляцію з допомогою матеріалів типу базальтової вати, азбесту або цегли. Ця операція повинна бути проведена у відповідності з вимогами пожежної безпеки. Такий підхід дозволить мінімізувати витрати на її обслуговування при тривалому терміні служби.

З чого треба починати прохід через стіну

Придбання димоходу

Набувальна труба для димоходу повинна відповідати схемі, розробленій перед початком монтажу. Довжина димоходу, також повинна відповідати розрахунковим даним. Занадто мала висота буде створювати проблеми з тягою, у приміщення, де встановлено опалювальний прилад постійно буде потрапляти кіптява, яка виникає в процесі згоряння, занадто довга, навпаки, спричинить прискорене згоряння палива, і як наслідок буде відбуватися додатковий викид тепла в атмосферу.

Важливо! Фахівці відзначають, що довжина системи відводу газом повинна лежати в межах від 5 до 10 метрів.

В комплект придбаного димаря, не рахуючи штатного кріплення, повинні входити коліна, трійники і звичайно труби.

Загальні умови проходження через стіну

Насправді, облаштування переходу через стіну або через дах може бути виконано ще на стадії проектування. Тобто, проектувальник має всі можливості закласти в документацію вузол переходу димоходу крізь стіну. При цьому він повинен і буде керуватися вимогами ГОСТ, СНиП і СП з пожежної безпеки. Таким чином, домовласник може бути впевненим у тому, що цей сайт буде повністю безпечним.

Виконуючи перехід через стіну, необхідно врахувати, те, що поруч із трубою не повинно бути інженерних конструкцій, захищених від впливу тепла. Мінімальна відстань до них має дорівнювати близько 400 мм. Якщо немає можливості забезпечити це відстань, то необхідно вжити заходи щодо додаткової ізоляції труби.

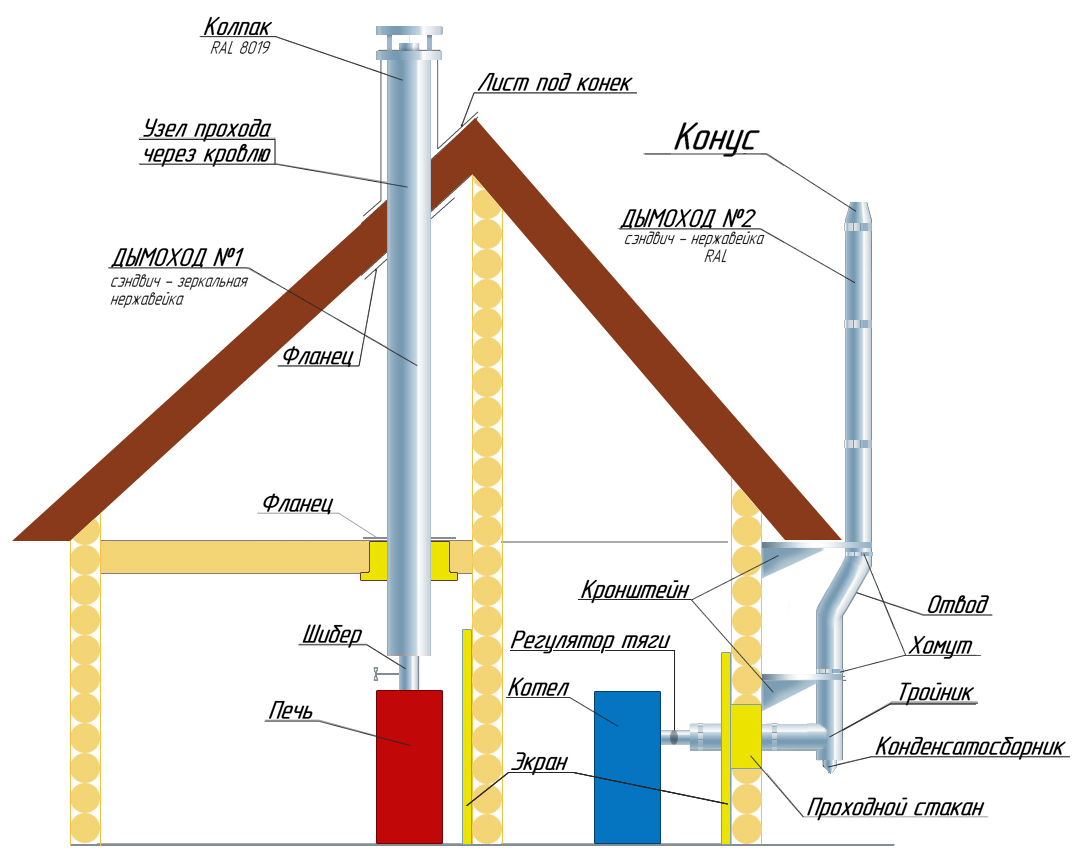

Монтаж димоходу з сендвіч труб через стіну: властивості, тонкощі і вимогиСхема ілюструє, як виконати прохід сендвіч труби через стіну

Прохід через стіну дерев’яної конструкції

Перед тим як прокласти димохід через стіну зібрану з колоди або бруса необхідно підготувати отвір. Якщо будинок тільки будуватися, то, безпосередньо при складанні вінців зрубу, застосовуючи бензо – або електропилу вирізати в укладеному вінці шматок колоди або бруса. Його розмір не повинен перевищувати розмір діаметра димоходу.

Якщо прийнято рішення про проходження стіни за допомогою круглого отвору, то перед тим, як приступити до його виготовлення, має сенс просвердлити центрове отвір, його наявність дозволить виконувати свердління з допомогою корончатых свердел або «балеринки».

Примітка: При облаштуванні вузла переходу через стіну каркасно-щитового будинку має сенс виконати попереднє засвердлювання, і потім виконати розмітку. Отвір можна отримати з використанням «балеринки» або електричного лобзика.

Прохід через стіну будинку, побудованого з колод, виконують такими способами:

  • можна використовувати телескопічний вузол, то є кілька труб виконаних з теплоізоляційного матеріалу і діаметром перевищує димар. При цьому труби повинні бути вставлені один в одного;
  • димар може бути проведений через стіну, без застосування додаткових труб, але простір між стінами і ним повинні бути викладені теплоізоляційних матеріалів, наприклад базальтової ватою.

Прохід через цегляну стіну

Для облаштування переходу через стіну, зведену з цегли або блоків, з різними наповнювачами. Перед тим як виконати його проходку, необхідно провести розмітку. Для цих цілей доцільно використовувати лазерний міряльний інструмент. В цьому випадку помилки будуть зведені до мінімуму. При пророблення отвору необхідно пам’ятати про те, що така деформація несучої стіни може привести до появи тріщин. Тому будівельники повинні передбачити заходи щодо запобігання їх утворення, наприклад, встановити в неї заздалегідь підготовлений каркас, який запобігає просіданню стінової конструкції.

  • сам монтаж проводиться в кілька операцій:
  • на вихід з котла необхідно встановити трубу;
  • встановити трійник з вмонтованою в нього засувку;
  • після установки трійника, через, заздалегідь підготовлений отвір провести сендвіч трубу і з’єднати її з трійником.

Простір навколо труби необхідно заповнити вогнетривким матеріалом. На вході і виході труби необхідно встановити щити, що закривають собою перехід. Цей щит може бути виконаний у декількох модифікаціях, наприклад, він може бути виконаний з листу азбесту і закріпленого до нього зверху листа нержавіючої або оцинкованої сталі.

Згодом димар можна збирати як дитячий конструктор. Після того, як пройдена стіна, починається робота по кріпленню димоходу до стіни.

Домовласник, монтуючи димовідвід з сендвіч труб своїми руками, повинен розуміти, що збірка системи відводу газів – це дуже відповідальний захід, і від нього багато в чому залежить безпека будівельної конструкції та мешканців, що проживають в ньому.
