Прохід димоходу через покрівлю: основні правила і методи

Зміст

  • 1 Чим загрожує неправильне влаштування димаря?
  • 2 Як вибирати місце для виведення труби
  • 3 Проходка для димохідної труби — коли потрібно її устрій?
  • 4 Наслідки проходу через покрівлю
  • 5 Варіанти проходу димової труби з цегли через покрівлю
  • 6 Проводка за допомогою еластичних матеріалів
  • 7 Металевий патрубок
  • 8 Висновок труб прямокутної форми
  • 9 Вивідний короб

Нагрівальні прилади, що забезпечують в будинку комфортний тепловий режим – це сувора необхідність. Пояснення лежить на поверхні, в більшій частині регіонів нашої країни зимовий період триває близько 9 місяців і саме тому у багатьох будинках встановлюють печі, каміни та ін Але необхідно пам’ятати про те, що подібні пристрої, являють собою джерело підвищеної небезпеки і нерідкі випадки, коли через неправильне влаштування димаря відбувається загоряння. Правильно виконаний прохід димоходу через покрівлю забезпечить максимальну безпеку будови.

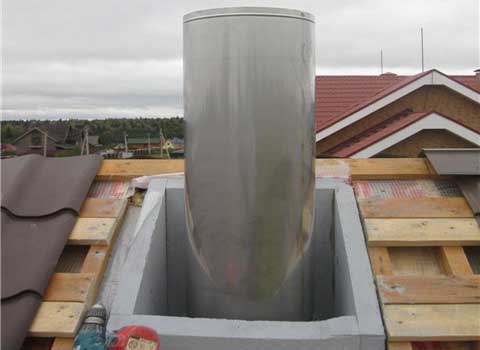

Прохід димоходу через покрівлю: основні правила і методиПрохід через покрівлю. Вид з горища

Чим загрожує неправильне влаштування димаря?

Перед тим як провести димохід через покрівлю, домовласник повинен розуміти, які наслідки можуть очікувати у разі наявності помилок, допущених на стадії проектування або безпосереднього монтажу.

Якщо труба на даху не забезпечує необхідну герметичність, то волога, яка буде там накопичуватися рано чи пізно призведе до руйнування цегляного корпусу димоходу. Наявність зайвої вологи в димоході створює сприятливі умови для розмноження цвілі та інших шкідливих мікроорганізмів. Попадання води в димохід призводить до зниження параметрів утеплювача і після висихання цей матеріал вже ніколи не відновиться. До всього іншого, в результаті помилок, зроблених при монтажі димаря можуть постраждати і стропила. Так як волога, що потрапила в димохід, може призвести до розвитку на їх поверхні вогнищ гниття. Одна з найпоширеніших помилок при облаштуванні виходу димоходу – це наявність щілин, що призводять до порушення режиму руху повітря всередині покрівлі.

Вказано лише невеликий список неприємностей, які можуть очікувати домовласника, який вирішив самостійно виконати прохід димоходу через дах. Тому має сенс для виконання такої роботи запрошувати фахівців, які зможуть правильно вибрати місце, і вирішити, який спосіб виходу димохідної труби через дах буде оптимальним.

Як вибирати місце для виведення труби

Для того, що б виконати правильний прохід через покрівлю необхідно дотримати ряд простих умов, що визначені правилами. Димохідна труба повинна бути розміщена на відстані від 1 до 1,5 м від вершини покрівлі. Висота труби щодо найвищої точки повинна знаходитися в діапазоні від 0,5 до 1,5 м. Тяга досягне максимуму, якщо буде використана максимально допустима висота труба. Взагалі при визначенні діаметра і висоти труби необхідно керуватися вимогами, які визначає виробник приладу опалення.

Димар на даху являє собою набір труб, розташованих у вертикальній і горизонтальній площинах і проведений через перекриття. При цьому, довжина горизонтальних ділянок не повинна перевищувати 1 метра. Місце виходу труби має бути розміщене між компонентами кроквяної системи таким чином, що б знизити ймовірність значного підвищення температури навколишніх елементів. В іншому випадку, будуть створені передумови до появи вогнища загоряння.

Проходка для димохідної труби — коли потрібно її устрій?

Прохід через покрівлю виконують у наступних випадках:

  • зведення нового будови;
  • проведення капремонту покрівлі;
  • облаштування приладів опалення, в тому числі і печей, в існуючому будову.

При будівництві нового будинку, складнощів з облаштуванням димоходу не виникає. Всі необхідні рішення закладаються ще на стадії проектування. Питання, про те, як провести димохід через дах, починають з’являтися в тому випадку, коли домовласник приймає рішення про влаштування додаткового джерела тепла (каміна, котла тощо). Він повинен вирішити безліч питань пов’язаних з облаштуванням гідравлічної ізоляції та проведенням заходів, пов’язаних із забезпеченням пожежної безпеки конструкції. Звичайно він повинен знати, як правильно вивести трубу на дах.

До речі, як варіант, деякі власники заміської нерухомості облаштовують своїми руками димоходи, що проходять по стінах будівель. Таке рішення прийнятно, якщо встановлюється теплове обладнання працює на рідкому паливі. Мешканці будуть позбавлені можливість вдихати випари, що виходять від палива і продуктів його згоряння.

Наслідки проходу через покрівлю

Прохід димоходу через дах повинен забезпечувати пожежну безпеку. Гази, що виникають при згорянні палива, створюють в димоході високу температуру, яка може викликати загоряння елементів покрівлі. Особливо це стосується систем, споруджених з матеріалів, що володіють низькою стійкістю до вогню. Так, якщо несуча система покрівлі виконана з деревини, то в місці проходу труби необхідно змонтувати додаткову обрешітку.

Беручи до уваги, те, що багато покрівельні матеріали, що містять у своєму складі полімери, що не володіють високою стійкістю до вогню, то труба повинна бути захищена тепловою ізоляцією і відстань між нею і краєм матеріалу, який може загорітися, має становити не менше 13 сантиметрів. Якщо труба не обладнана тепловою ізоляцією, то ця відстань повинна бути збільшена до 30 див.

Проходження труби через дах відбувається порушення цілісності покриття, у тому числі шарів теплової та гідравлічної ізоляції. Якщо не забезпечити якісну оброблення покрівлі навколо нього, то, швидше за все, відбудеться намокання утеплювача, зі всіма витікаючими звідси наслідками.

Крім зниження параметрів гідравлічної і теплової ізоляції, відбувається зниження міцності кроквяної конструкції. Це може статися, якщо облаштування димаря виконують своїми руками в експлуатованому будівлі.

Варіанти проходу димової труби з цегли через покрівлю

Вивести трубу через дах можна кількома способами. Якщо труба виконана з цегли, то в покрівлі необхідно проробити отвір, розмір якого повинен бути більше розміру перерізу димоходу на 25 сантиметрів. Якщо матеріал покрівлі не горючий, то цей розмір може бути зменшений. Головне, правильність проходження димової труби крізь покрівлю.

Прохід через дах, викладеної черепицею, додатково облаштовують додаткової конструкцією, що складається з крокв та обрешітки. Між димарем і дерев’яними конструкціями необхідно укласти негорючий матеріал, як правило, для цього використовують мінеральну вату. До всього іншого, деревина, що застосовується при облаштуванні даху, повинна бути піддана обробці складами, що перешкоджають їх вогню та гниття.

ВАЖЛИВО! Якщо при облаштуванні виходу димоходу, він упирається в конькову балку, то його необхідно надрізати, а вільні кінці встановити на вертикальні стійки.

На покрівлі необхідно виконати металевий фартух, який одним краєм повинен бути заведений на сам димар. А інший кінець, повинен бути захований під покрівельний матеріал. Така конструкція допустима для димоходів розташованих у видаленні від гребеня. Якщо труба розташована в безпосередній близькості від конькової балки, то захисний фартух необхідно завести під неї. При цьому, він повинен бути закріплений кріпильними елементами і оброблений вологостійким герметизуючим складом.

Проводка за допомогою еластичних матеріалів

Зазвичай, при будівництві приватних будинків, доводиться стикатися з установкою труб, виготовлених з металу. Для забезпечення герметичності проходу труби через покрівлю застосовують пристрій під назвою – еластична проходка. Для виготовлення цього пристрою застосовують полімерні матеріали, наприклад, силікон або гуму. Ця деталь виконана у формі воронки, на підставі якої сформовано фланець квадратної або круглої форми. Фізико-технічні властивості цієї деталі дозволяють приймати їй форму, яку змушує приймати скат. Крім цього, еластична проходка, стійка до впливу високих температур, хімічно агресивних речовин та ін. Застосування різних пігментів при виготовленні деталі, дозволяє виробляти їх в різному колірному рішенні.

Прохід димоходу через покрівлю: основні правила і методиВиконання проходу димохідної труби через покрівлю є важливою частиною монтажу.

При виборі еластичною проходки, споживач повинен керуватися діаметром труби і кольором покрівлі. Такі деталі мають форму воронки або пірамідки. Вони підходять для більшості діаметрів димоходів через металочерепицю та інші матеріали.

Установка цієї деталі проводиться досить просто. Для цього необхідно вирізати в його корпусі отвір рівну за розміром діаметру труби. Потім необхідно надягти на трубу і з застосуванням металевого кільця, в якому виконані отвори під кріплення, зафіксувати до поверхні покрівлі. Зрозуміло, місце з’єднання висновку повинно бути оброблено герметиком, стійким до впливу полум’я або використаний покрівельний ущільнювач димоходу. Для дахів з крутим схилом застосовують спеціально виготовлені еластичні конуси. До речі, такі деталі застосовують при облаштуванні димоходу через профнастил.

Металевий патрубок

На будівельному ринку можна знайти ще один варіант цих виробів, вироблених з металевого листа легованої сталі і призначених для виведення димохідної труби. Готові вироби, як правило, виконують зі стандартним кутом нахилу ската. Їх застосовують для дахів, на яких покладений плоский покрівельний матеріал. Для установки цієї деталі необхідно вирізати на поверхні даху отвір необхідної форми. Для отримання отвори можна використовувати кутову шліфувальну машинку або покрівельні ножиці. Після цього з нього необхідно видалити шари гідро – і теплоізоляції. Із зворотного боку покрівлі треба зафіксувати лист із стійкого до вогню матеріалу, в якому вже заздалегідь зроблений отвір.

Потім, компонент димоходу необхідно просунути в пророблені отвори, зістикувати з вже встановленим модулем димоходу. На місце з’єднання необхідно надіти і затягніть хомут. Вихідний патрубок необхідно встановити на трубу димоходу і зафіксувати його на поверхні схилу. При цьому не можна забувати обробити місце стику герметиком стійким до впливу вогню. Після того, як на зібрану з’єднання, будуть встановлені останні виводять сегменти, і їх висота складе 0,5 – 1,5 метра роботи по створенню проходу можна вважати завершеними.

Виведення труб прямокутної форми

Печі, каміни і деякі інші, опалювальні найчастіше мають димоходи прямокутної (квадратної) форми. Щоб правильно вивести димар необхідно виконати наступні операції.

По мірі підведення димоходу до даху в ній вирізають отвір, розміри якого повинні мати припуск до 2 – 5 см, на сторону отвору. Через нього, буде здійснений висновок на дах. Обладнаний прохід необхідно обкласти азбестом або мінеральною ватою. Для цього можна використовувати азбестові листи. Вони захистять вузол проходу, наприклад, через покрівлю з ондуліна, від загоряння під дією високих температур вихідних від димоходу. Після того, як труба виведена на вулицю. Навколо її заснування необхідно укласти шар гідроізоляції і закрити його фартухом, виконаним з гнутого алюмінієвого листа. Ці листи називають добірними елементами, і вони за кольором повинні підходити за кольором матеріалу покрівлі.

Вивідний короб

Обробка труби на даху може бути виконана за допомогою спеціального короби. Покрівля влаштована з декількох типів матеріалу, які володіють різною стійкістю до впливу полум’я. І тому для безпечного виведення через дерев’яну стіну на дах обладнали спеціальний короб. Його виконують з вогнестійкого матеріалу з розмірами, які повинні відповідати розміру димоходу. Відстань між стінками короби і виведеної трубою димаря повинна становити не менше 15 див.

Після установки короби на своє місце, його верхній край порівнюють з рівнем ската даху. Для підвищення його захисних властивостей, простір між комином і коробом засипають керамзит чи аналогічний матеріал.
