Висота димаря щодо коника даху: правильний розрахунок, нюанси та поради

Зміст

  • 1 Для чого це потрібно
  • 2 Математичні обчислення
  • 3 Графічні обчислення
  • 4 Аеродинамічний розрахунок
  • 5 Трохи про тязі
  • 6 Пара рад
  • 7 Підсумовуючи вищеописане

Для забезпечення пожежної безпеки вас і членів вашої сім’ї, які проживають у будинку, слід знати основи установки димоходу. Ми сьогодні розповімо, як правильно розраховується висота димаря щодо коника даху для того, щоб димовідвід нормально працював.

Для чого це потрібно

Резонних приводів для обчислення висоти димаря над коником кілька:

  • при правильній висоті збільшується ККД опалення. Опалювальний прилад буде виробляти максимальну тепловіддачу і паливні витрати при цьому будуть найменшими;
  • для того, щоб зберегти здоров’я живуть в будинку. Неправильні розрахунки призводять до проникнення диму і чадного газу у будівлю. Потрібно забезпечити роботі димовідводу необхідну тягу;
  • для того, щоб виключити загоряння. Коротка труба не дає охолонути газів, що може призвести до пожежі.

Правильно проведений розрахунок димової труби економить паливо і береже здоров’я людей, що живуть в будинку.

Математичні обчислення

Щоб розібратися в цьому, давайте розглянемо схему розрахунку висоти димаря.

Висота димаря щодо коника даху: правильний розрахунок, нюанси та порадиСхема наочно показує, як визначити висоту димоходу в залежності від його розташування щодо коника даху

У ній ми відобразили всі найважливіші моменти обліку установки димоходу. У схемі відображено розрахунок висоти димової труби в трьох варіантах:

  • Якщо відстань між трубою і коником ≤ 1,5 м, то димар потрібно підняти на 0,5 м вище найвищої точки будинку.
  • Якщо відстань від труби димоходу до конька будинку ≤ 1,5-3 м, в цьому випадку висота димаря над дахом буде дорівнює висоті будинку. Або ж можна встановити димар врівень з коньком будинку.
  • Цей варіант зустрічається найчастіше. При відстані від димоходу до конька будинку більше 3 м, допускається розташування димоходу нижче коника будинку на 10° до горизонту.
  • У третьому випадку виникає питання, якої висоти має бути димар при такому розташуванні? У цьому варіанті потрібен такий інструмент, як лазерна рулетка. Візьмемо, як приклад, наведені нижче дані. В якості прикладу, висота від коника до заснування будинку становить 6 м. Відстань від труби димоходу по горизонталі, теж 6 м. Запитання: яка повинна бути висота димаря над дахом для його нормальної роботи? В цьому випадку розрахунок димової труби над покрівлею виробляється, з допомогою знань математики, отриманих у школі.

    Проведемо уявну лінію в 10° до горизонту. Літерою Y назвемо відстань від гребеня по горизонту до димохідної труби. У нашому випадку це 6 м. Висоту будинку позначимо як Z. У нас це відстань теж одно 6м. Буквою X буде позначатися відстань від кінця труби димоходу до коника даху по вертикалі. Відповідь на питання, як розрахувати димохід, такий – необхідно обчислити тангенс кута (TG) уявної лінії і далі за формулою. Прямий кут дорівнює 90°. Наша уявна лінія – 10°. Проводимо нехитрі обчислення 90 – 10 = 80°. Тангенс 80° = 5,67. Обчислюємо X. За формулою X = Y/TG80. Тобто, щоб зробити розрахунок висоти димаря, нам необхідно розділити відстань від гребеня до димаря на тангенс 80°. У нашому випадку вона становить: 6м/5,67 = 1,058 м. Відстань 1,058 ≈ 1 м 6 див. Отже, X = 1,06 м. Тепер, щоб провести обчислення довжини димохідної труби, нам потрібно відняти від загальної висоти будинку (6 м) отримане значення X. Назвемо довжину димоходу латинською літерою T. Звідси T = Z – X = 6 – 1,06 = 4,94 м. Грубо довжина димоходу від заснування будинку вийшла 5 м.

    Крім математичного методу обчислення потрібної довжини димовідводу, існує графічний метод.

    Графічні обчислення

    Цей спосіб передбачає креслення схеми будівлі з витримкою всіх правильних розмірів і пропорцій. Від гребеня будинку чертится лінія під кутом 10° щодо горизонту до місця передбачуваного димовідводу до перетину ліній. Отримане відстань вимірюють і переводять в реальний масштаб. Можна провести коригування схему пересуваючи вісь димовідводу по горизонту. Такими нехитрими рухами можна знайти необхідне місце розташування труби.

    Між покриттям даху і краєм труби зовні будівлі має бути не менше 50 см. Якщо паливо пічне опалення є твердим, то додають ще 0,15 м для спорудження захисної конструкції, матеріалом якої служить металочерепиця або профнастил.

    Так розраховується висота димаря для твердопаливного котла в будинку.

    Аеродинамічний розрахунок

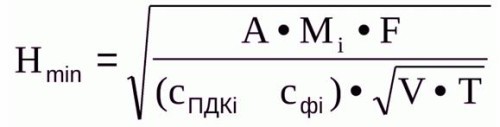

    Для димової труби котельні необхідно проведення аеродинамічного розрахунку довжини. Для цього існує певна формула:

    Висота димаря щодо коника даху: правильний розрахунок, нюанси та порадиВизначення мінімальної висоти димаря за допомогою формули аеродинамічного розрахунку

    По ній відбувається визначення параметрів, що впливають на розрахунок висоти димової труби котельні таким методом:

    • Параметром A позначають коефіцієнт територіальних погодних умов. Для Півночі нашої країни він дорівнює 160 одиниць. Коефіцієнти інших територій знаходяться в описує документації;
    • Параметром Mi позначений вага елемента проходить через димовідвід за певний період часу. Ці відомості містяться у паспортах до опалювальних приладів;
    • Параметром F позначена швидкість, з якою осідають елементи, що виникли в результаті згоряння;
    • Параметри Спдкі, Сфі означають концентрат в газі різноманітних елементів. Всі ці дані знаходяться в характеристики приладів опалення;
    • Параметром V позначений обсяг вихідного газу;
    • Різницю температур позначають параметром T.

    Трохи про тязі

    За допомогою тяги з димовідводу виходить те, що виникає в процесі згоряння. Завдяки руху повітряних потоків негативні речовини йдуть в атмосферу. Від яких факторів залежить тяга? В першу чергу, велику роль відіграє висота труби димовідводу. Так само вона залежить від температури повітря ззовні приміщення та в самому димарі. У період, коли пальне спалюється, температура може досягти 250°. Контактуючи з металевою трубою, гарячий газ охолоджується, вона падає, в результаті чого виходить хороша тяга. Конденсат вологи димовідводі руйнує конструкцію і погіршує тягу. Зазвичай це відбувається в зимовий період при низьких температурах. Для того, щоб прибрати конденсацію встановлюються димососи, утворюють штучну тягу.

    Важливо! При великій вологості і попадання опадів в димохідну систему порушується тяга. Для запобігання подібних явищ на дымоотводы встановлюються особливі парасольки для захисту.

    Тягу зазвичай визначають «дідівським методом». Відкривається пічна двері і при відкритій заслінці до неї підносять запалений сірник. Сірникове полум’я покаже, чи є в тяга печі. Якщо його потягне всередину – тяга сильна. Якщо задме в кімнату – значить має місце явище, зване зворотного тягою. У таких випадках, піч буде чадити, і розпалювати її не варто.

    Це відбувається тоді, коли забитий димохід або несправний. Тому, час від часу, димохідну систему чистять та ремонтують.

    Пара рад

    Коли в будинку є альтернативне опалення, воно теж вимагає димовідводу. Але виробляти різні димовідвідних системи нерентабельно. Їх простіше об’єднати в одну, в яку з’єднаються всі канали, вироблені з урахуванням таких параметрів, як потужність обладнання, кількість димів і тип пального. Такі споруди мають поруч плюсових якостей:

    • вони заощаджують житлову площу;
    • всі системи працюють стабільно;
    • бережеться час, кошти і працю.

    Але розрахувати подібні конструкції можуть лише фахівці.

    Підсумовуючи вищеописане

    Як проводиться розрахунок висоти труби над коником, ми зрозуміли. Залишилося тільки при розрахунках і побудові системи дотримати деякі вимоги, для того, щоб вона працювала стабільно і надійно:

    • висота димової труби, що знаходиться над дахом, повинна відповідати необхідним правилам;
    • димохідну систему слід прочищати і обстежити на предмет ремонту;
    • при кладці димовідводу з цегли, необхідно стежити за її максимальною щільністю;
    • бажана установка парасольки над димарем, щоб уникнути попадання в нього пилу і вологи;
    • необхідно здійснювати регулярний контроль тяги, для її гарної якості;
    • при виготовленні системи димовідводу стежити, щоб він стояв вертикально землі, і контролювати кут нахилу, який вважається допустимим;
    • система повинна бути споруджена з матеріалів, які не є горючими.

    Мабуть, це всі критерії, за якими здійснюється розрахунок труби димовідводу. Можна його провести, звичайно, і самому. Але краще за вас це зроблять фахівці. Кожен повинен займатися своєю справою. Миру і тепла вашому дому!
