Як вивести трубу в бані через стелю? З цим питанням стикаються багато власників будинків і лазень, мікрохвильовими печами. При монтажі димаря в лазні, важливим моментом є прохід труби через стелю. Якщо будівля виконана з дерева, то правильна оброблення димоходу стає першочерговим завданням для забезпечення пожежної безпеки. Тільки ретельне дотримання всіх встановлених норм гарантує тривалу і безперервну службу вашого майна.

Як зробити димар в лазні через стелю: правила, способи та використовувані матеріалиВиведення димоходу через стелю

Перед тим як зробити трубу в бані через стелю, рекомендуємо ознайомитися з наступними рекомендаціями.

Правила безпеки

Виробляючи встановлення димоходу в бані через стелю, необхідно керуватися рекомендаціями Санітарних Норм і Правил 41 – 01 – 2003. Згідно п. 6.6.22, необхідно забезпечити відстань в 130 мм в разі проходу через стелю для димоходу труби з цегли, забезпечує захист дерева. Але враховуючи, що в більшості випадків в лазнях застосовуються металеві труби, то орієнтуватися потрібно на наступні норми:

  • Необхідно дотримання відстані більшого, ніж 380 мм до легкозаймистих предметів, захищених ізоляцією;
  • Мінімальна відстань до легкозаймистих предметів без ізоляції повинна бути більше 500 мм.

В даному випадку ці відстані потрібно забезпечити до зіткнення трубопроводу з деревом.

В ідеалі ці відстані було б взагалі нічим не закривати, але такий варіант буде сприяти підвищеної тепловтрат, що є економічно невигідним. Тому зазначений обсяг закривається негорючими матеріалами.

Максимальна довжина труби, що проходить через стеля в лазні, не повинна бути більше 1000 мм. Димар не може закріпитися на даху жорстким чином, оскільки при зміні температури, труба може дещо змінюватися в розмірі, що може привести до деформації перекриття.

У лазні часто використовуються труби особливої конструкції, звані «сендвіч». Вони представляють із себе дві труби різного діаметру, одна з яких знаходиться всередині іншого. Простір між ними заповнений шаром утеплювача. Не багато знають, що зовнішня частина такої конструкції має майже такою ж температурою, як і внутрішня частина димоходу.

Треба знати! Основне призначення такого пристрою – забезпечення нормальної тяги, а зовсім не поліпшення протипожежних властивостей.

Часто господарі, в цілях прискореного протоплювання лазні, допускають перегрів печі. Якщо температури зовнішньої частини труби перевищують допустимі значення в 400 ºС, то це загрожує виходом з ладу зовнішньої частини сендвіча, що призведе до виникнення загрози пожежі. Тому ні в якому разі не можна допускати зменшення відстані між трубою і навколишніми предметами.

СНиП 2.04.05-91 (п. 3,83) дає наступні рекомендації.

Відстань до горючих конструкцій у разі використання труб з цегли або бетону має бути не менше 13 див. Для керамічних труб, не оснащених ізоляцією, відповідну відстань буде більше 25 см, для труб з ізоляцією – 13 див.

Бажано закладати ці параметри ще на стадії проектування лазні, так як крок при установці балок перекриття зазвичай буває не великий. Якщо він дорівнює 60 см, то буде можливе використання тільки ізольованих труб.

Діаметр вихідної частини труби часто буває 11.5 – 12 див. Якщо у сендвічі використовується утеплювач товщиною 10 см, то отримуємо діаметр зовнішньої частини 31,5 – 32 див. Додаємо відстань, що рекомендується для утеплених конструкцій 13 см з кожної сторони, отримуємо ширину 57,5 див. тобто така конструкція ідеально вписується в наявне відстань між балками 60 див.

Тепер подивимося, яка відстань між балками повинно бути при використанні не утепленого димоходу. Якщо внутрішній діаметр дорівнює 11.5 мм, то додаємо до нього необхідне за правилами безпеки відстань з усіх боків 25 см, отримуємо 61,5 див. Отриманий результат не вкладається в наявне відстань між балками. Причому діаметр труби може бути ще більше, і тоді розбіжність розміру димоходу і кроку балок стає ще більш помітним.

Рада! В інструкції до печей виробники зазвичай вказують відстань, мінімально необхідна для проходу димоходу через перекриття з різних матеріалів. Споруджуючи димохід, скористайтеся цими значеннями.

Вогнезахист

Отже, який же ізоляційний матеріал краще використовувати для теплозахисту, споруджуючи прохід димоходу через стелю своїми руками?

  • Мінеральна, вата. Зберігає свої властивості аж до 300 º С. Більш високу температуру (до 1000 ºС) здатна витримати жорстка мінвата ПЖ – 175. Недоліком є виділення формальдегіду, що може нанести шкоду здоров’ю. Також недостатньо стійкий до впливу води;
  • Керамзит. Добре переносить намокання. Недоліком є необхідність спорудження додаткових ємкостей для його розміщення;
  • Базальтовий картон. Екологічно безпечний. Лист товщиною 5 мм може витримати температуру до 900 С;
  • Азбест. Відмінно справляється з огнезащитой, але при цьому виділяє шкідливі речовини. Тому у разі його використання для димоходу, необхідно ізолювати приміщення від нього за допомогою металевих листів;
  • Мінеріт. Здатний витримувати нагрівання до 600 ºС, не руйнуючись від води і будучи абсолютно екологічним матеріалом.

Як зробити димар в лазні через стелю: правила, способи та використовувані матеріалиБазальтовий картон в дії. Чудова вогнезахист.

Деякі фахівці до цих пір використовують для теплоізоляції пісок або глину, але такий спосіб поступово відходить у минуле.

Знизити ймовірність загоряння можна, використовуючи ще кілька способів.

  • Споруда на димарі водяної сорочки. При цьому потрібно виносної бак. Також буде необхідно підвести холодну воду. Зате утворюється гаряча вода зможе використовуватися в душі чи для опалення. Зате значно знизяться температури вище водяної сорочки, що знизить ймовірність прогоряння труби;
  • Можна розташувати над грубкою бак з водою, завдяки чому буде також забезпечено захист димоходу від надмірного нагрівання. Але при такому способі доведеться постійно стежити за тим, щоб вода в баку не закипала і вчасно заливати холодну воду;
  • Укласти на трубу камені. Знадобиться опора для перерозподілу їх маси.

Використовуючи всі ці способи, можна домогтися зниження температури в установленому проході, що значно збільшить пожежобезпечність.

Для збільшення пожежної безпеки в лазні, можна використовувати такі матеріали, як стекломагниевые листи вогнестійкі гіпсокартонні листи. Їх використовують, закриваючи ними самі перекриття і отвори в них, через які проходить димар. В якості вогнезахисту підійдуть тільки листи класу Преміум, промарковані «НГ». Якщо така маркування відсутнє, то використовувати такі вироби для захисту від вогню не можна.

Спорудження переходу через перекриття

Розглянемо, як зробити димар в лазні через стелю. Це можна здійснити двома способами.

  • Використовувати готову оброблення;
  • Змонтувати прохідний сайт своїми руками.

Застосування готової оброблення

Для того, щоб повноцінно захистити елементи покрівлі від впливу високих температур, що виникають при проходженні по димоходу продуктів горіння, а заодно закріпити трубу в необхідному положенні, використовується так звана стельова оброблення.

Щоб спорудити прохід димаря через перекриття, необхідно придбати прохідний стельовий вузол для димоходу в будівельному магазині. Він представляє з себе короб, виконаний з минерита або металу, сполученого з пластиною з нержавіючої сталі. В центрі конструкції є отвір, у який поміщається сендвіч. Такий пристрій виконує, крім іншого, ще і декоративну функцію. Пластина, прикріплена до нього, закриває стельове отвір, надаючи йому більш естетичний вигляд. Крім того, на цю пластину спирається утеплювач, яким заповнюється місце між елементами перекриття і трубою.

Вони бувають двох видів:

— з ізоляцією, що виглядає як дві пластини в поєднанні з ізольованою трубою;

— без ізоляції, який представляє з себе короб, виготовлений з металу, який належить заповнювати ізоляційними матеріалами власноруч і отвір, призначене для встановлення труб.

Оброблення зустрічаються різних форм. Іноді вони виглядають як металевий циліндр, в такому випадку пластина значно перевершує його за габаритами. Якщо використовується такий пристрій, а стельове отвір має квадратну форму, то все одно необхідно дотримати всі перераховані параметри, необхідні для забезпечення пожежної безпеки конструкції. При цьому необхідно посилити захист дерев’яних конструкцій лазні за допомогою смужок металу.

Установка готового перехідника

  • Вирізати отвір у стелі, враховуючи габаритні розміри оброблення;
  • При необхідності здійснити утеплення;
  • Встановити прохідний вузол димоходу в перекриття;
  • Підвести трубу до стелі, при цьому її довжина повинна бути на 100-150 мм менше висоти;
  • Приєднати ділянку труби, розташований зверху даху;
  • Провести герметизацію всіх стиків, що виникли при здійсненні проходження димової труби через дерев’яне перекриття.

Встановлення перехідника, виконаного власноруч

Можна здійснити проведення димоходу через стеля в лазні і без заводських вузлів.

Розглянемо, як виготовити потолочно прохідний сайт своїми руками. Для цього потрібно:

— димохідна труба;

— матеріал, обраний для термоізоляції проходу труби через стеля лазні;

— пластини з металу.

Труба в бані через стелю і дах встановлюється, слідуючи описаним нижче рекомендаціями.

  • Вирізати отвір в перекритті, що перевищує розмір труби на 13-18 мм;
  • У зроблений отвір виводиться один край труби;
  • Зсередини приміщення на стелю накладається пластина;
  • Здійснюється утеплення проходу димоходу через стелю. Оптимальним є виготовлення теплоізоляції потолочно прохідного вузла з минерита.
  • Простір, що залишився між стелею і пластиною, необхідно заповнити шаром утеплювача.
  • Пластина кріпиться за допомогою саморізів.

Обдумуючи, як встановити трубу в бані через стелю, обов’язково приділіть увагу такого важливого фактору, як вибір відповідного місця для проходу перекриття для димоходу.

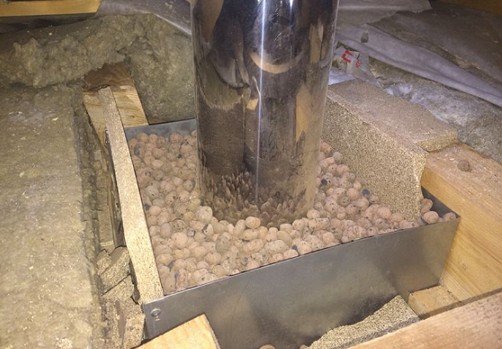

Як зробити димар в лазні через стелю: правила, способи та використовувані матеріалиОсновна функція перехідника — захист від загоряння

Його можна встановити прямо на конику, забезпечивши при цьому хорошу тягу і відсутність скупчення опадів; або поряд з коником.

Увага! Ніколи не встановлюйте димар в місці, де з’єднуються скати даху.

Оброблення димоходу, встановлена своїми руками, зажадає трохи більше часу, ніж придбана в магазині, але допоможе заощадити кошти, необхідні при будівництві.

Встановлюючи оброблення в потолочно – дахове перекриття, майстри часто стикаються з такою проблемою, як необхідність зробити димар в лазні через стелю строго вертикально, розмістивши його при цьому по центру проходу. Для цього можна порекомендувати використовувати схил. Його піднімають вгору і опускають в центр димоходу. Цю точку відзначають на стелі і використовують в якості відповідної відмітки перед тим, як зробити прохід труби через стеля лазні.

Правила проходу через перекриття

Перед тим, як провести димохід через дерев’яне перекриття, необхідно ознайомитися з правилами установки стельового прохідного вузла для димоходу своїми руками.

  • На виході з печі встановлюється тільки металева труба з товстими стінками без теплоізоляції. Це пов’язано з тим, що в цьому місці температури досягають таких значень, які не здатні витримати мінеральні матеріали.
  • Труба в бані через стелю і дах проводиться в оточенні утеплювального матеріалу.
  • У місцях проведення труби в бані через стелю не допускається наявність стиків при перетині перекриттів. Вони можливі або нижче, або вище їх;
  • Горизонтальний ділянку не повинен перевищувати 1м;
  • Максимальна кількість колін при проході димоходу в бані через стелю – три;
  • Прохід труби через стеля в бані не дозволяється закріплювати жорстким чином.

Ізоляція стиків

Споруджуючи оброблення труби на стелі лазні, користуються герметиками, що забезпечують міцність стиків і витримують високі температури.

Хомути, використовувані в конструкції, повинні бути виконані з такого ж матеріалу, що і сам димар.

Ретельна обробка проходу труби через покрівлю дуже важлива. В іншому випадку можливі такі наслідки:

— проникнення вологи всередину димоходу може призвести до поступового руйнування конструкції, наслідком чого буде проникнення диму між покрівлею і перекриттям, а отже, збільшить ризик виникнення пожежі;

— постійно накопичується всередині димоходу рідина може призвести до утворення грибка та іржі;

— порушення герметичності може призвести до збільшення тепловтрат;

— Попадання води всередину даху може привести до гниття кроквяної конструкції.

Для додаткового захисту від попадання води, використовуються спеціальні «фартухи». Вони бувають різними: зробленими з металу і завдяки цьому жорстко примикають до даху; вбудованими заздалегідь в лист, що використовується для покриття покрівлі; гнучкими, виготовленими з пластичних матеріалів — гуми або силікону. Розмір цих фартухів потрібно вибирати, враховуючи діаметр труби димоходу.

Тому герметизація всіх стиків є завершальним, але при цьому виключно важливим моментом виведення димоходу назовні.

Таким чином, скориставшись нашими рекомендаціями, як встановити трубу в бані через стелю, нескладно виконати цю роботу самостійно.
