Кожне сучасне транспортний засіб оснащується електронною системою управління двигуном ЕСУД. Основним елементом системи є блок управління двигуном, що дозволяє забезпечити оптимальну роботу силового агрегату. Що це за пристрій, які функції виконує ЕБУ, в чому полягає його принцип дії? Відповіді на ці та інші питання стосовно ЕСУД ви можете знайти нижче.
Зміст
- 1 Опис ЕБУ
- 1.1 Функціонал
- 1.2 Компоненти
- 1.3 Принцип роботи
- 2 Плюси і мінуси електронного блоку управління двигуном
- 3 Фотогалерея
- 4 Відео «Ремонт електронного блоку управління своїми руками»
- * Коментарі та Відгуки
Опис ЕБУ
Для початку розглянемо опис ЕБУ двигуна автомобіля, його типові параметри, а також розповімо, де знаходиться девайс. Почнемо з основних опцій, покладених на цей пристрій.
Функціонал
Отже, що таке ЕБУ в машині? Блок управління двигуном являє собою пристрій, що використовується для прийому сигналів від контролерів і датчиків, а також їх подальшої обробки і передачі команд на виконавчі механізми. Дані, які отримує система управління двигуном в машині, обробляються за встановленим виробником алгоритмом. Після обробки інформації електронний блок управління двигуном передає відповідні команди на виконавчі механізми і компоненти.
Електронна система управління двигуном дає можливість оптимізувати важливі параметри для функціонування силового агрегату, зокрема:
- налагодити найбільш оптимальний витрата пального;
- контролювати склад та співвідношення шкідливих речовин у вихлопних газах;
- здійснити контроль за показниками крутного моменту;
- забезпечити найбільш оптимальну потужність силового агрегату;
- провести регулювання положення заслінки дроселя;
- контролювати роботу системи запалювання;
- відрегулювати роботу системи рециркуляції вихлопних газів;
- зробити управління фазами газорозподільного механізму;
- провести регулювання температури антифризу при необхідності.
Потрібно враховувати, що це далеко не всі функції, які може виконувати електронний блок управління двигуном. Це основні параметри, але в залежності від моделі ЕСУД, керуючий модель може виконувати і інші опції. Цей девайс також дає можливість провести діагностику автомобіля в цілому, якщо в роботі тих чи інших вузлів були зафіксовані проблеми. Про необхідність проведення перевірки може свідчити поява лампочки Чек на щитку приладів.
Контрольна лампа системи управління двигуном, яка стоїть на приборку, з’являється в тому випадку, якщо ЕСУД виявила несправність у функціонуванні тих чи інших вузлів. Для отримання більш точних даних про поломки, автовласник повинен здійснити комп’ютерну діагностику системи і розшифрувати отримані комбінації помилок (автор відео — Павло Ксенон).

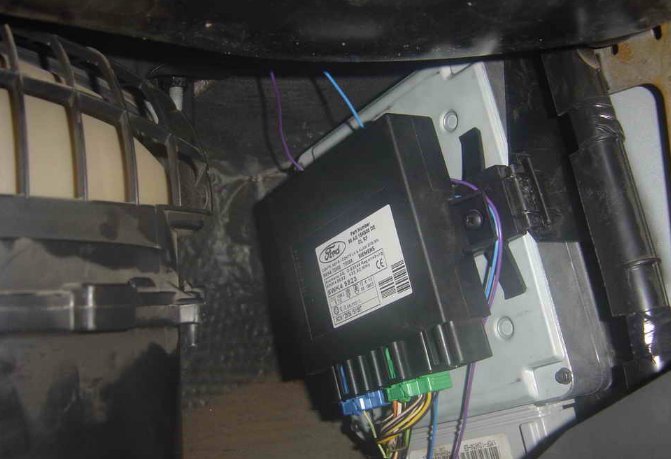

Тепер розглянемо питання розташування керуючого модуля в автомобілі. У більшості випадків, як видно по фото, девайс коштує в салоні автомобіля, за центральною консоллю, посередині. Для отримання доступу до пристрою необхідно розібрати частина торпеди. Також ЕБУ може бути розташований за речовим ящиком або приладовою панеллю, якщо ж він був встановлений самостійно, то місце монтажу визначається установником. У деяких моделях авто пристрій знаходиться в моторному відсіку.
Компоненти
Дві основні складові будь-якої електронної системи управління двигуном — це програмне, а також апаратне забезпечення.
Програмне забезпечення, в свою чергу, включає в себе наступні обчислювальні модулі:

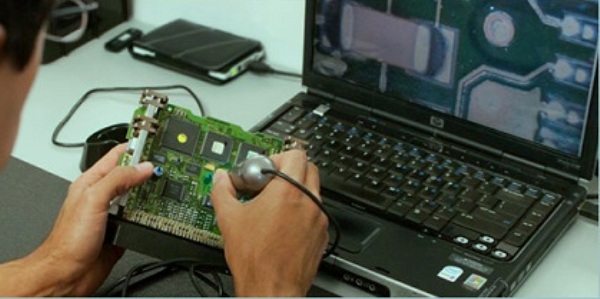

Також схема ЕБУ включає в себе і апаратне забезпечення, яке включає в себе різні електронні елементи мікросхеми, процесор і т. д. В конструкції керуючого модуля є спеціальний аналогово-цифровий перетворювач, призначений для уловлювання аналогових сигналів, які передають контролери та датчики. З допомогою перетворювального пристрою здійснюється переклад отриманих імпульсів в цифровий формат, з яким надалі працює сам процесор. Також даний елемент перетворює імпульси і в зворотній послідовності, якщо є необхідність передачі сигналу від мікропроцесора.
Окремо слід сказати про захист модуля. У разі злому автомобіля зловмисник може з легкістю отримати доступ до ЕБУ, розкривши торпеду. Захист ЕБУ може бути забезпечена шляхом встановлення додаткового сейфа або спеціального резервуара, який дозволить запобігти отримання злочинцем доступу до пристрою. Тут же потрібно відзначити такий момент, як взаємозамінність ЕБУ.
Взаємозамінність ЕБУ автомобіля дозволяє замінити керуючий модуль в машині у випадку його виходу з ладу, однак це також дозволить злочинцеві змінити встановлений в авто блок на власний. Завдяки чому зловмисник зможе обійти протиугінну систему, саме тому важливо подбати про захист модуля.
Принцип роботи
Якщо говорити про принцип дії, то блок управління мотором отримує сигнали від різних датчиків, їх кількість може змінюватись в залежності від типу авто:
- імпульси від лямбда-зонда;
- сигнали про витрату повітря, що надходять від ДМРВ;
- про температурі роботи двигуна;
- про положення коленвала, а також про частоту його роботи:
- про нерівній дорозі;
- про швидкість авто і т. д.
Обробляючи отримані сигнали, керуючий блок передає команди на різні системи:
Плюси і мінуси електронного блоку управління двигуном
Спочатку розглянемо переваги:
- з допомогою ЕСУД здійснюється оптимізація основних робочих параметрів автомобіля;
- знижується витрата повітряного потоку;
- забезпечується більш спрощений запуск силового агрегату;
- у автовласника більше немає необхідності проводити регулювання параметрів роботи двигуна, практично все, що потрібно, регулюється автоматично;
- якщо двигун працює правильно, то коректна робота ЕБУ дозволить домогтися оптимальних параметрів у плані екологічної чистоти.
Основні недоліки:
Фотогалерея
Кілька фото автомобільного ЕБУ.
Фото 2. Пошкоджений зліва роз’єм блоку
Фото 3. Схема взаємодії ЕБУ з автомобільними системами
