З-за великого асортименту протиугінних систем на сучасному авторинку багато споживачі стикаються з проблемою вибору. Причому неважливо, до якого цінового сегменту належить сигналізація — і дешеві, і більш дорогі моделі оснащуються безліччю корисних функцій, але як зробити правильний вибір? У цій статті ми розповімо, якими особливостями володіє сигналізація Шерхан, які моделі можна знайти у продажу і як правильно використовувати систему.

Зміст

1 Особливості
2 Види та моделі
3 Інструкція по застосуванню
- 3.1 Як встановити?
- 3.2 Як підключити?
- 3.3 Як налаштувати?
- 3.4 Як відключити?
4 Плюси і мінуси протиугінної системи
- 4.1 Ціна питання
5 Відео «Може кодграббер перехопити сигнал від Шерхана?»
* Коментарі та Відгуки

Особливості

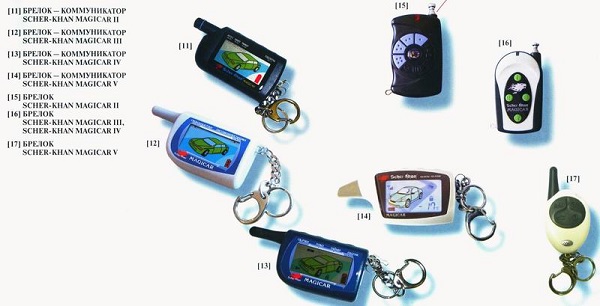

Сім брелоків від різних моделей сигналок Шерхан

Для початку розглянемо функціональні особливості протиугінних систем на прикладі моделей Магикар 5, 6 та 7:

можливість автозапуску ДВЗ — мова йде про авто як з «автоматами», так і з механічними трансмісіями;
можливість монтажу як на машини з бензиновими агрегатами, так і з дизельними, в тому числі з машинами, обладнаними турбованими ДВС;
функція запуску силового агрегату по команді з пульта;
автозапуск силового агрегату кожні дві години, або у встановлений час кожні 24 години;
порі необхідності можна відстежити запуск силового агрегату за сигналами від генераторного вузла або по шумах, що відбуваються в електромережі автомобіля;
особистий код доступу в салон в разі втрати ключа;
сигналку можна підключити до центрального замку машини, а також замка дверей багажного відсіку;
опція програмування типу реле блокування, здійснює блокування роботи силового агрегату у разі злому автомобіля;
функція установки транспортного засобу на охорону в автоматичному режимі — для її реалізації блок управління необхідно запрограмувати;
якщо ви налаштуєте функцію автоматичної постановки машини на охорону, то сигналка буде заздалегідь попереджати про це за допомогою звукового сигналу;
опція автоматичної постановки автомобіля на охорону в тому випадку, якщо двері машини не були відкриті, також сигналка попередить про це водія звуковим сигналом;
можливість захисту транспортного засобу без активації сигналів сирени;
наявність протиугінної системи двох програмованих каналів управління додатковими девайсами;
також автолюбитель може підключити як негативні, так і позитивні датчики дверей;
у блоці управління є спеціальний вхід негативного контролера двері багажного відсіку;
можливість налаштування автоматичної функції відкриття і закриття дверних замків у разі запуску або відключення мотора;
автовласник може налаштувати систему таким чином, щоб вона активувала охорану авто як з супроводом звукового сигналу, так і без нього;
якщо автовласник поставить машину на захист, при цьому одна з дверей авто буде відкрита, сигналка попередить його про це, але цю функцію слід заздалегідь запрограмувати;
до блоку управління підключається високочутливий контролер удару, причому чутливість автовласник може самостійно відрегулювати;
при необхідності можна буде налаштувати і опцію «Вільні руки», яка дозволить в автоматичному режимі активувати або вимкнути охорону в разі наближення чи віддалення від машини;
якщо водій забуде вимкнути габаритні ліхтарі і поставить авто на охорону, протиугінна система попередить його про це (автор відео — канал scherkhanalarm).

Всі додаткові опції настроїти відповідно з інструкцією по установці і настройці. В технічному керівництві до автосигналізації чітко вказані всі дії, які необхідно виконати для налаштування тієї чи іншої опції, необхідно враховувати, що кроки можуть відрізнятися в залежності від моделі.

Коротко про функціональні особливості брелока управління сигналка (на прикладі моделі Магикар 5):

багатофункціональний чотирикнопковий пульт, оснащений РК-екраном;
реалізована система Magic Code, що дозволяє забезпечити захист брелока від перехоплення сигналів;
на дисплеї пристрою демонструється підтвердження виконуваних функцій і команд, також всі команди супроводжуються звуковим підтвердженням;
можливість вібраційного дзвінка у разі необхідності;
сигнали, брелоком, досить голосні, що дозволяє автовласникові завжди бути в курсі ситуації з охороною;
діапазон дії пульта становить близько 1.5 кілометра, зрозуміло, мова йде про відкритій місцевості без перешкод і будівель;
опція автоматичної підсвічування екрану;
на дисплеї відображаються основні дані про роботу протиугінної системи, зокрема, індикація розряду батарейки в пульті, напруги АКБ машини, температури в салоні авто, часу, а також роботи мотора після автозапуску;
за допомогою пульта управління, як сказано вище, можна здійснити запуск мотора, дана функція є програмованою;
при необхідності автовласник також може запрограмувати час з точністю до хвилини, в яке потрібно буде провести запуск силового агрегату;
у тому випадку, якщо спрацює сирена сигналки, брелок видасть звук, а на дисплеї з’явиться характерне сполучення;
можливість швидкого налаштування та програмування опцій прямо з пульта (автор відео те, як працює неоригінальний Шерхан через рік експлуатації — Artur Sitdikov).

Види та моделі

На автомобільному ринку можна знайти багато різних моделей сигналізації Шерхан, розглянемо найбільш поширені з них:

Лінійка Magicar вважається однією з найпопулярніших. Такі моделі оснащуються опцією автоматичного запуску, а передача даних здійснюється по захищеному від перехоплення каналу. У середньому діапазон дії становить близько 2 тисяч метрів. Алгоритм кодування змінюється при кожній подальшій подачі сигналу, внаслідок чого ймовірність злому зводиться до мінімуму. У загальній складності в даній лінійці близько 14 моделей, причому всі вони характеризуються невисокою ціною і функціональністю.

Лінійка Mobicar. У моделях, що належать до цієї лінійки реалізовані всі технології, що дозволяють надійно захистити автомобіль. Такі сигналки комплектуються компактні за розмірами керують блоками, причому система може працювати з будь-якою цифровою шиною, а управляти ним можна буде за допомогою мобільного телефону.

Лінійка Universe. Такі сигналки являють собою телематические пристрої, що дозволяють точно визначити координати транспортного засобу. За заявою виробника, дальність оповіщення та управління в даному випадку не обмежена, хоча по факту в це віриться насилу. Також є можливість використання даних дистанційної діагностики і вивчення історії поїздок на машині. Основна особливість моделей цієї серії — це надання споживачам безкоштовних сервісів в онлайн і оффлайн режимах, причому автовласник зможе стежити за пересуванням машини за допомогою смартфона або ПК.

Logicar. Ця серія включає в себе 6 моделей охоронних установок, однією з найпопулярніших є Logicar 1. В цілому такі системи досить схожі з вищеописаними Magicar, проте в даному випадку діапазон прийому сигналів складає 1500 м, в результаті чого їх вартість більш доступна. У сигналках цієї серії реалізована система шифрування AES-128, що дозволяє захистити автомобіль від злому або звести цю ймовірність до мінімуму. Система дозволяє стежити за ступенем зарядки АКБ, температурою двигуна, а також дізнатися, скільки часу двигун працює після автоматичного запуску.

Canyon. Така система характеризується невеликими розмірами керуючого блоку, дальність дії брелока в даному випадку становить 1.5 км. При необхідності автовласник зможе налаштувати центральний замок таким чином, щоб встановити обхідник іммо.

Taiga. Продукти цієї лінійки спочатку призначаються для монтажу на вантажні автомобілі, спецтехніку, а також інші види транспорту. Головною умовою є наявність 23 вольт напруги в бортовій мережі. Сигналізація Шерхан Taiga дозволить захистити не тільки автомобіль від злому і угону, але і вантаж, який на ньому перевозять. Завдяки пульта з рідкокристалічним дисплеєм автовласник зможе моніторити стан автомобіля. Дальність дії сигналу в даному випадку становить 2 тис. м.

Media One. Характеризується наявністю двостороннього зв’язку, а також опцією автозапуску. Автовласник може керувати транспортним засобом за допомогою команд, що подаються з пульта, який, у свою чергу, оснащений OLED-дисплеєм. Також слід зазначити, що система оснащується двома зарядними девайсами, які при необхідності можна підключити до батареї або електромережі.

Інструкція по застосуванню

Кожен автолюбитель, який хоча б раз у житті встановлював і підключав протиугінну систему, знає, що це — досить складне завдання, з якою зможе впоратися не кожен. При допущенні помилок в ході установки можна зіткнутися з подальшою непрацездатність сигналки, тому якщо ви вирішили зайнятися цим самостійно, то повинні бути уважні (автор відео — канал EUROTAZ shak tm).

Як встановити?

Установка сигналізації в цілому виглядає так:

У першу чергу проводиться установка керуючого блоку, його слід поставити в салоні автомобіля, за центральною консоллю, щоб доступ до пристрою був складним. Особливо, для зловмисника. Блок не повинен бути схильний до впливу вологи.

Сирена встановлюється в моторному відсіку, її слід поставити рупором вниз. Ставте сирену подалі від мотора, оскільки високі температури згодом виведуть її з ладу.

Далі, виробляється установка датчика удару, його бажано поставити так, щоб він міг реагувати на впливу на корпус автомобіля зі всіх сторін.

Обхідник іммобілайзера слід підключити до блоку іммо.

На вітровому склі ставиться антенний модуль, а також світлодіод, який буде повідомляти про роботу сигналки. Якщо система включає в себе додаткові елементи, їх потрібно встановити відповідно до вказівок у настанові з експлуатації.

Також необхідно встановити сервісну кнопку Valet, її монтаж здійснюється в будь-якому недоступному для зловмисника місці. Кнопку можна розмістити за приладовою панеллю, під кермом, або за бардачком, під педаллю, під сидінням і т. д.

Як підключити?

Загальна схема підключення сигналки

Коли всі елементи протиугінної системи будуть встановлені, необхідно буде підключити між собою. Докладно про підключення ми розповідати не будемо, оскільки дана процедура індивідуальна для кожної моделі сигналізації. Зазначимо тільки, що в комплекті до системи повинна йти схема підключення, якою ви буде керуватися.

Як налаштувати?

Налаштування сигналки також здійснюється згідно з сервісною книжкою. Розглянемо особливості налаштування на прикладі моделі Магикар 10. Процес настроювання починається з програмування CAN-модуля, це основний етап, у даному випадку спочатку слід визначити номер мікропрограми, він вказаний на керуючому модулі.

Не менш важливим моментом при налаштуванні є програмування функцій. Щоб виставити налаштування для доводчиків, що використовуються для закриття скла при постановці авто на охорону, перепрограмуйте опції 2-4 в положення 2.

Що стосується інших, не менш важливих функцій:

Щоб активувати режим Slave, необхідно виставити опцію 2-14 в положення 2.

Для деактивації опції повернення в режим охорони слід перевести опції 1-8 відмітку 3.

Якщо ви хочете відкрити двері багажника з пульта, по команді, при цьому автомобіль знаходиться під охороною, сигналка буде спрацьовувати. Щоб уникнути цього, необхідно буде перевести функцію 1-1 у положення 3.

Щоб активувати функцію запуску силового агрегату на холостих обертах, необхідно затиснути кнопку Valet на кілька секунд. Коли вона буде затиснута, повинен засвітитися і згаснути індикатор аварійної сигналізації. Коли це відбудеться, слід відпустити кнопку Valet, після чого почекати ще близько п’яти секунд і знову її затиснути на 4 секунди. В результаті повинен пролунати сигнал сирени, це буде свідчити про успішну налаштуванні системи.

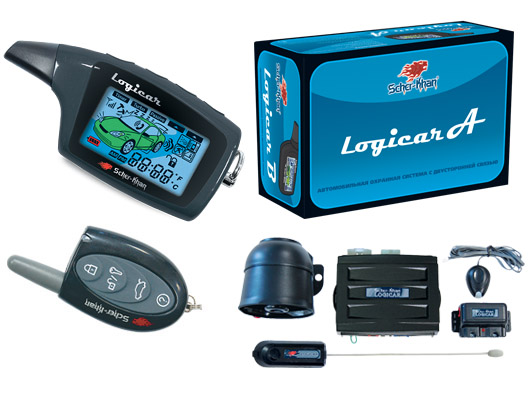

Комплект моделі Logicar A

Як відключити?

Як відключити сигналізацію, якщо протиугінна система не реагує на команди брелока? Для цього можна скористатися кнопкою Valet, процедура відключення також індивідуальна для всіх моделей, розглянемо кілька варіантів. Однак, якщо встановлення сигналки ви довірили фахівцям, не факт, що ви зможете знайти цю кнопку. Тоді можна спробувати вимкнути сирену, зробивши маніпуляції з запалюванням.

Почнемо з моделі Магикар 2:

Для початку автомобіль потрібно відкрити за допомогою ключа.

Далі, вам потрібно буде чотири рази повернути ключ у замку з положення АСС в положення ON, це потрібно встигнути зробити за три секунди.

Потім вимикається запалювання.

Тепер повинна відключитися сирена, при цьому габарити моргнуть один раз, а потім ще два рази через шість секунд.

Сигналка відключена, тепер можна пробувати завестися.

Для моделі Магикар 4 інструкція аналогічна, різниця полягає тільки в положенні ключа — якщо в попередньому випадку він переводився з положення АСС в ON, то тепер його слід перевести з Lock ON. Всі інші дії повторюються.

Для моделей Шерхан Магикар 6 інструкція інша, в даному випадку вам необхідно заздалегідь дізнатися код системи, спочатку він дорівнює 1111:

Отже, спочатку автомобіль відкривається ключем.

Потім вам необхідно перевести ключ у замку з положення в положення Lock On три рази, слід встигнути зробити це за чотири секунди.

Потім вимикається запалювання.

Далі, необхідно повторити другий пункт, але тепер будьте уважні. Число зміни позицій ключа в замку має відповідати першій цифрі коду, тобто якщо це 1 — ключ повертається один раз, якщо 4 — то, відповідно, чотири рази.

Потім запалювання знову вимикається.

Виконавши ці дії, через чотири секунди сигналка повинна мигнути один раз, таким чином вона попередить водія про те, що він повинен ввести наступну цифру коду.

Пункти 2 і 3 необхідно повторити, процедура здійснюється до того моменту, поки всі символи коду не будуть введені. Зверніть увагу — в проміжках між пунктами сигналка повинна дати дозвіл на введення наступних цифр.

Коли ви введете останню цифру, система повинна моргнути два рази.

У тому випадку, якщо ви виконали всі дії правильно, сирена повинна відключитися і у вас повинно вийти завести двигун (автор відео — канал Nicholas291979).

Плюси і мінуси протиугінної системи

Коротко про переваги та недоліки протиугінної системи Шерхан, спочатку плюси:

Гідне якість складання всіх елементів, завдяки чому підвищується надійність системи в цілому.

Легкість установки, досить проста схема підключення. Завдяки цим зайнятися установкою і підключенням системи зможе практично кожен автолюбитель.

Захист каналів зв’язку від перехоплень, що обумовлено реалізацією надійної сі системи шифрування імпульсів.

Зручність використання. Якщо ви не зіб’єте налаштування, то експлуатація системи не викличе у вас питань.

Високий ресурс експлуатації. Виробник гарантує безперебійну роботу системи протягом п’яти років експлуатації, але факт її термін служби може бути значно довше.

Можливість безперебійного функціонування практично в будь-яких кліматичних умовах.

Пульт управління системою характеризується технологічною енергозберігаючою системою, завдяки чому заряд акумулятора ПДУ тримається досить довго.

Що стосується недоліків, то як таких, їх немає. На практиці всі мінуси пов’язані або з неправильною установкою, або з заводським браком, у деяких споживачів викликає складність програмування функції автоматичного запуску. До недоліків можна віднести те, що заявлений виробником радіус дії далеко не завжди відповідає дійсності.

Ціна питання

2. Модель Scher-Khan MagiCar 8 (ціна – близько 8800 рублів)
3. Scher-Khan Media One – один з найдорожчих варіантів (ціна – близько 16 тисяч рублів)
