Система сигналізації з автозапуском Шерхан 5 – це можливість віддаленого контролю безпеки за допомогою брелока. Автосигналізація складається з двох компонентів – безпосередньо комутатора з ЖК-дисплеєм і процесорного блоку, вбудованого в автомобіль.
Зміст
- 1 Опис і характеристики
- 1.1 Основні функції
- 1.2 Технічні параметри
- 2 Керівництво користувача
- 2.1 Програмування PIN-коду
- 2.2 Включення охоронного режиму
- 2.3 Брелок — комунікатор
- 2.4 Перевірка системи
- 3 Автозапуск системи охорони
- 4 Автозапуск двигуна
- 4.1 Автозапуск по температурі і напруги АКБ
- 4.2 Автозапуск по таймеру
- 5 Чому може не працювати автозапуск сигналізації Scher-Khan Magicar 5
- 6 Відео «Перестав працювати автозапуск»
- * Коментарі та Відгуки
Опис і характеристики
Процесорний блок підключається безпосередньо до автомобільного акумулятора і працює від 12 вольт. Його основна функція – керування автомобілем, отримання та передача інформації з датчиків.
Брелок-комутатор використовується для управління системою користувачем. Зокрема, встановлення PIN-коду, програмування функцій, а також включення і відключення захисту автомобіля.
Поставляється обладнання разом з додатковим брелоком і докладною інструкцією. При цьому мається керівництво по експлуатації, так і по установці системи. Проте, не рекомендується самостійний монтаж системи. Краще попросити поставити її майстрам автосервісу.
Основні функції
Брелок-комутатор призначений для безпосереднього впливу на систему користувачем. Він оснащений чотирма кнопками управління і дисплеєм, що відображає всю необхідну поточну інформацію.
З його допомогою можна включати і відключати систему, а також програмувати основний блок. При цьому джерелом живлення є всього одна батарея ААА.
Вибір тієї чи іншої команди відображається на екрані, а також супроводжується звуком і вібрацією. Підсвічування дисплею відбувається автоматично при натисканні кнопок, а також під час надходження тривожного сигналу.
Функціонал електронного брелока також включає:
- MAGIC CODE — захист від перехоплення закодованих даних;
- відображення поточного рівня заряду батареї;
- відображення рівня напруги автомобільного акумулятора;
- можливість віддаленого запуску двигуна, в тому числі і відкладеного.
Також ви можете перевірити, яка температура в салоні на даний момент і подивитися поточний час.
Брелок володіє особливою дальністю прийому сигналу і здатний функціонувати на відстані до півтора метрів від автомобіля. Процесорний блок безпосередньо відповідає за захист транспорту і реакцію на натиснення кнопок брелока.
Його основні функції:
- автоматичний запуск двигуна по команді;
- визначення часу затримки включення аксесуарів;
- відключення захисту автомобіля PIN-коду при відсутності брелока;
- отримання доступу в салон за PIN2;
- управління центральним замком автомобіля і замком багажника;
- управління аварійною сигналізацією;
- можливість захисту авто при включеному двигуні.
- Настройки дозволяють запускати двигун наступними способами:
- з періодичністю в два, чотири або вісім годин;
- кожну добу в опредленія час;
- шляхом аналізу показників автомобіля – температури або напруги.
Ще одна доступна функція – програмування максимального і мінімального часу обертання стартера, а також встановлення його збільшення із зростанням числа спроб запуску.
PIN-коди встановлюються користувачем і ним користуються для аварійного доступу до автомобіля.
Технічні параметри
Цю систему можливо вбудовувати в будь-який автомобіль, незалежно від типу двигуна і коробки передач. Можливий запуск двигунів, обладнаних турбіною.
Сигнали оповіщення поділяються на три види:
- звуковий на сирену – триває протягом тридцяти секунд, звучить безперервно;
- оптичний – потужність один герц, триває також тридцять секунд, працює на два канали, видається переривчасто;
- за допомогою радіоканалу – радіус дії до півтора метрів, триває сто мілісекунд на частоті 0,35 герц, звучить переривчасто.
Точний показник радіусу дії комутатора залежить від ряду факторів, у тому числі наявності перешкод, перешкод, певних погодних умов і рівня заряду.
Управління системою здійснюється одним з наступних способів:
- віддалено за допомогою брелока;
- від ключа запалювання;
- за рахунок спрацювання датчика виклику водія;
- як реакція на певні сигнали датчиків.
Електричні ланцюги захищаються за рахунок запобіжників, резисторів, а також транзисторів. Додатково обладнані варисторами, які оберігають від стрибків напруги і перешкод. Функціонування системи навіть при зміні полярності джерел живлення забезпечується за рахунок діодів.
Діють контактні датчики, що реагують на відкриття дверей або поворот замку запалювання. У такому випадку система видає тривожний сигнал без можливості його відключення.
Також система реагує на удари шляхом видачі сигналу тривалістю до 30 секунд в одному циклі. Всі радіопередачі брелока відбуваються по захищеному каналу із застосуванням спеціального кодування.
Процесорний блок характеризується наступними параметрами:
- робота при напрузі від 9 до 18 вольт;
- допускається сила струму від 20 до 35 міліампер;
- працює при температурі в діапазоні від -40 до +85 градусів Цельсія;
- загальна вага пристрою 270 грам;
- розміри 150х120х32 міліметра.
Керівництво користувача
Налаштування системи можна проводити через блок або з брелока. Управління першим здійснюється за допомогою ударів, а другим – за рахунок кнопок. Функціонал брелока досить широкий.
З його допомогою можна:
- встановити автоматичне включення режиму охорони;
- зупинити режим тривоги;
- заблокувати запалювання або стартер;
- активувати опцію «Вільні руки»;
- дистанційно вмикати та вимикати двигун;
- активувати режим «Паніка»;
- відкрити багажник;
- підключення режиму «Турбо»;
- запрограмувати PIN1-код.
Блок системи дозволяє застосовувати і змінювати PIN2, а також активувати виклик власника автомобіля.
Огляд сигналізації Scher Khan Magicar далі у відео каналу AutoAzart.
Програмування PIN-коду
Установка власного PIN1-коду відбувається протягом декількох хвилин і не є складною процедурою.
Для переходу в режим програмування необхідно здійснити ряд дій:
Система відреагує одноразовим сигналом і спалахом. Однак, якщо у відповідь ви отримаєте триразовий сигнал, це означає, що ви не перейшли в режим програмування. Перевірте, чи все ви зробили правильно. Важливо, щоб охоронний режим був відключений, а запалювання, навпаки, включено.
На вказівку першої цифри PIN-коду відводиться чотири секунди після сигналу. Це робиться шляхом натискання кнопки брелока. Її номер дорівнює обраної цифрі. Вибір підтверджується відповідною кількістю сигналів та спалахів.
Інші чотири цифри коду вводяться аналогічним чином. Їх також потрібно вказати протягом чотирьох секунд. Введення останньої автоматично завершує режим програмування. Про це буде свідчити дворазовий звук сирени і два спалахи аварійної сигналізації.
Після завершення введення тексту можна виключити запалювання і закрити двері авто.
Аналогічним чином встановлюється код PIN2:
Включення режиму програмування буде супроводжуватися швидким миготінням синього світлодіода. Кожна цифра програмується шляхом ударів. Їх кількість відповідає номеру. Через півтора секунд після введення, відбувається підтвердження введення. Блок видає відповідно кількість синіх спалахів, після чого знову переходить у режим мигання.
Таким же чином вводять інші цифри коду. Підтвердження введення даних і вихід з режиму програмування буде супроводжуватися одноразовим звуком сирени і одиночної спалахом сигналізації.
Включення охоронного режиму
Для того щоб включити охоронний режим необхідно вимкнути запалювання автомобіля і закрити всі двері. Після цього проводиться одноразове коротке натискання кнопки 1 на брелоку. Таким чином підключається режим, блокується робота стартера і закриваються всі двері.
Включення режиму супроводжується наступною індикацією:
- одноразовий звук сирени;
- одноразове спалах аварійної сигналізації;
- блимання індикатора з проміжком в одну секунду;
- п’ятикратне мигання фар автомобіля і іконка закритого замка на брелоку;
- однократний сигнал комутатора.
Після цього загоряється значок закритого замка і відображається до тих пір, поки блокування автомобіля не буде знята. З цього моменту системою здійснюється постійний аналіз і контроль показань датчиків. Через тридцять секунд, активізується датчик удару.
У тому випадку, якщо двигун залишається включеним, процес встановлення охоронного режиму дещо відрізняється. Як і в попередньому випадку, необхідно зачинити всі двері і одноразово натиснути кнопку 1 на комутаторі.
Індикація включення режиму аналогічна попередньому випадку. При цьому датчик удару буде вимкнено до тих пір, поки не буде вимкнено запалювання автомобіля. Через тридцять секунд після зупинки двигунів, включається аналіз таких сигналів.
Для відключення охоронного режиму призначена кнопка 2 на брелоку.
Брелок — комунікатор
Перш ніж розпочати користування брелоком, його потрібно налаштувати. Насамперед встановлюється елемент живлення.
Символи на дисплеї, відображають таку інформацію:
- силу сигналу передавача;
- рівень заряду батареї;
- індикатор годин, а також рівня напруги і температури в автомобілі;
- стан замку (відкритий/закритий) і режиму охорони;
- відключення датчика удару;
- включення вібросигналу;
- дані про занедбаному таймері;
- режим TURBO (увімкнено/вимкнено);
- стан режиму VALET;
- відображення відкритого багажника і/або дверей автомобіля;
- спрацьовування сирени сигналки;
- включення габаритів;
- візуальне відображення сигналу тривоги.
Також є деякі інші символи, що відображають певні процеси.
Перевірка системи
Натиснувши на четверту кнопку, можна перевірити стан системи. Інформація відображається на дисплеї.
Напруга АКБ
Також інформація підтверджується сиреною та аварійною сигналізацією.

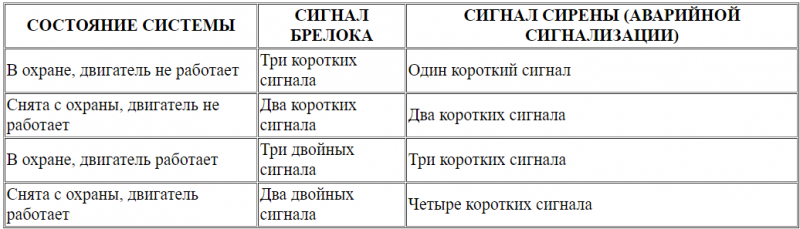

Таблиця сигналів при перевірці стану системи автомобіля
Автозапуск системи охорони
Можливо автоматичне включення системи охорони автомобіля. Його можна запрограмувати за допомогою брелока.
У такому випадку система переводиться в режим охорони через 30 секунд після зачинення всіх дверей. При цьому видається відповідна індикація і сирена. Протягом тридцяти секунд ви можете ще відкрити багажник або двері автомобіля. Якщо це зроблено, відлік автоматичного включення відкладається ще на півхвилини.
Якщо ця функція включена, на дисплеї брелока буде відображатися індикатор PASSIVE.
Автозапуск двигуна
Система передбачає автоматичний запуск двигуна. Це необхідно в першу чергу для підтримки певних параметрів автомобіля, а також прогріву при його знаходженні на стоянці.
Автоматичний запуск може регулюватися як датчиками, так і встановленим користувачем таймером.
Автозапуск по температурі і напруги АКБ
Автоматичний запуск двигуна на автоматі може відбуватися по таймеру або виходячи з показників датчиків температури і напруги.
Таким чином контролюється кількості стартів по таймеру в залежності від того, яка температура в салоні або рівень напруги автомобільного акумулятора. Це налаштовується за допомогою брелока.
Температурний поріг може приймати одне з наступних значень: -15, -25, +60 градусів Цельсія. Обмеження відповідно до рівня напруга може приймати лише одне значення – 11,5 Вольт. Таким чином допускається коригування включення таймера в залежності від поточних параметрів датчиків. Це дозволяє регулювати температуру салону, а також підтримувати робоче напруга на акумуляторі.
Автозапуск по таймеру
Виставляти дистанційний автозапуск системи по таймеру необхідно таким чином: одночасно натиснути кнопки 2 і 4. Також саме з їх допомогою встановлюється час запуску.
За фактом включення таймера загоряється індикатор TIMER на дисплеї, а робота двигуна регулюється за часом, вказаним користувачем.
Можливо чотири різних режими запуску двигуна відповідно до попередньо встановленого таймеру:
- щодня в заданий час;
- періодично, кожні вісім годин;
- кожні чотири години;
- кожні дві години.
Періодичне включення застосовується для контролю температури в салоні (нагрівання або охолодження простору).
Можлива установка тільки одного режиму, комбінувати їх не передбачається. Установка іншої моделі поведінки автоматично вимикає попередню.
Включення і вимикання запуску двигуна згідно таймеру супроводжується звуковими сигналами і світловою індикацією. При цьому дисплей блимає п’ять разів.
Точний час автоматичного запуску необхідно вказувати лише при щоденному включенні. У всіх інших режимах звіт починається з моменту включення функції.
Чому може не працювати автозапуск сигналізації Scher-Khan Magicar 5
Якщо система автозапуску Шерхан Магикар 5 не може здійснити віддалений запуск двигуна, брелок видасть три короткочасних сигналу. Відповідно до цього буде три спалахи сигналізації, а через три секунди станеться серія спалахів. Ця серія відображає, яка сталася помилка.
Тому в залежності від кількості спалахів можна визначити, чому двигун не запускається:
Якщо віддалений старт двигуна не спрацьовує, система спробує зробити його знову. У тому випадку, якщо це не вдається зробити три рази поспіль, сигналізація перейде в черговий режим. Якщо це сталося, то машина більше не заведеться, необхідно звернутися в сервісний центр для визначення причини проблеми.
