Ланцюг ГРМ (газорозподільного механізму) — це замкнута ланцюг, призначена для синхронізації розподільного і колінчастого вала двигуна. Складається з веденої і ведучої зірочки і ланцюги. Ланцюг ГРМ складається з рухомих металевих ланок. Ланцюгові передачі універсальні, прості й економічні.
Якщо ланцюгову передачу порівнювати з зубчастими передачами, то; вони менш чутливі до неточностей розташування валів, ударних навантажень, допускають практично необмежені межцентровые відстані, забезпечують більш просте компонування, велику і ефективну рухливість валів двигуна відносно один одного.
Порівняно з реммневими передачами, де встановлено ремінь ГРМ вони характеризуються наступними перевагами:
1. відсутність прослизання і сталість середнього передавального відношення;
2. відсутність попереднього натягу і пов’язаних з ним додаткових навантажень на вали і підшипники;
3. передача великої потужності як при високих, так і при низьких швидкостях;
4. збереження задовільної працездатності при високих і низьких температурах;
5. пристосування до будь-яких змін конструкції видаленням або додаванням ланок.
Заміна ланцюга ГРМ Мазда або ремонт
1. Зняти кришку АКБ.
2. Від’єднати негативну клему АКБ.
3. Злити охолоджуючу рідину.
4. Зняти наступні деталі:
- Переднє праве колесо
- Зняти нижню захисну кришку ДВС і захисний бризковик
- Вузол повітряного фільтра
- Котушки запалювання
- Ремінь приводний
- Масляний насос ГУР з масляними шлангом і люлькою в зборі.(Закріпити масляний насос ГУР в положенні, не перешкоджає роботі).
- Бачок охолоджуючої рідини ГУР зі шлангами і трубками в зборі
- Генератор
- Водяний насос
- Кронштейн троса акселератора (з боку кузова)
- Земля
5. Від’єднати наступні деталі:
- Вентиляційний шланг
- Електропроводку OCV
- З’єднувач датчика CKP
6. Знімати в порядку, зазначеному в таблиці.№1
ТАБЛИЦЯ №1
• Кришка головки ДВС
• Установчий болт шківа колінчастого вала
• Шків колінчатого валу
• Роликовий шків
• Автонатяжитель ременя
• Кріплення ДВЗ No.3
• Масляний щуп
• Передня кришка ДВС
• Натягувач ланцюга
• Важіль натяжителя ланцюга
• Напрямна ГРМ
• Ланцюг ГРМ
• Зірочка ланцюга распредвала
• Замок ланцюга
7. Встановлювати Ланцюг ГРМ в зворотному порядку.
8. Запустити двигун.
9. Перевірити і при необхідності відрегулювати наступні деталі:
- Рівень моторного масла
- Шків і ремінь на биття і контакт
- Момент запалювання і холостий хід.
- Перевірити рівень викиду CO і СН.
10. Виконати дорожній тест і переконатися у відсутності сторонньої вібрації і шумів.
Зняття Ланцюга ГРМ Мазда
Механізм ГРМ — примітка:

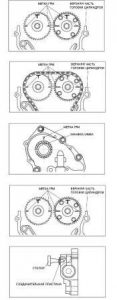

1. Обертати колінчастий вал за годинниковою стрілкою і вирівняти канавку ланцюга замку зірочки колінчастого вала з міткою ГРМ, потім помістити циліндр №1 до положення TDC.
2. Вирівняти мітку ланцюга ГРМ на зірочках распредвала так, щоб вони були на горизонтальній лінії верхньої поверхні головки циліндрів.
3. Зняти ланцюг ГРМ.
Установка
Примітка:
1. Вирівняти канавку замку зірочки ланцюга ГРМ колінчастого вала з міткою ГРМ і потім помістити циліндр №1 до положення TDC.
2. Вирівняти мітку ланцюга на зірочках распредвала так, щоб вони були на горизонтальній лінії верхньої поверхні головки циліндрів.
3. Встановити ланцюг ГРМ.

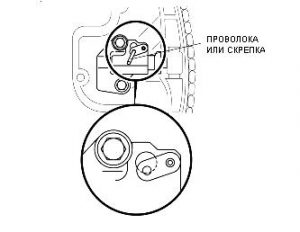

4. Після установки відрегульованої ланцюга, зняти дріт або канцелярську скріпку, встановлену на натяжителе ланцюга і дати натяг на ланцюг ГРМ. (Зняти встановлений стопор коли встановлюється новий натягувач ланцюга.)
5. Переконатися, що ланцюг не ослаблена, потім знову переконатися, що всі зірки знаходяться у відповідних положеннях.
6. Обертати двічі колінчастий вал за годинниковою стрілкою і перевірити синхронізацію клапанів.
