Безпека на дорозі багато в чому залежить від якості освітлення. Одним з елементів зовнішнього освітлення є протитуманні фари, але вони можуть не входити в базову комплектацію автомобіля. У статті даються поради, як правильно здійснюється установка протитуманних фар, вимоги, які пред’являються до установки, наводяться способи і схеми підключення.
Зміст
- 1 Вимоги до встановлення противотуманок
- 2 Інструменти та матеріали
- 3 Способи підключення протитуманних фар
- 3.1 Фотогалерея
- 4 Схеми підключення ВТФ
- 5 Висновок
- 6 Відео «ВТФ з світлодіодів своїми руками»
- * Коментарі та Відгуки
Вимоги до встановлення противотуманок
Призначення протитуманок – освітлення дорожнього полотна в умовах поганої видимості: вчасно туману або випадання атмосферних опадів. Головний світло під час туману відбивається від крапельок води, утворюючи білу стіну попереду, що робить неможливим подальше пересування автомобіля. Якщо протитуманні фари правильно відрегульовані, то світло від них буде притиснутий до полотна, а дорога перед авто буде висвітлюватися на відстані 10-12 метрів. Водій має право сам вирішувати, включати додаткове освітлення чи ні.
Незважаючи на те, що ВТФ є необов’язковим світловим обладнанням, при їх установці потрібно дотримуватися певні вимоги і знати, як підключити противотуманки. При порушенні прийнятих норм можуть виникнути проблеми під час проходження техогляду або може бути накладено адміністративне стягнення.
При установці туманок потрібно дотримувати наступні норми:
- від дорожнього полотна до фар повинно бути відстань не менше 25 см;
- ВТФ повинні бути розташовані симетрично на відстані, що не перевищує 40 см від бокової площини машини (по зовнішній кромці габаритних вогнів);
- включати протитуманки можна тільки разом з габаритами;
- якщо у фарах використовується ксенон, то у них має бути маркування «D» і встановлений автоматичний коректор.

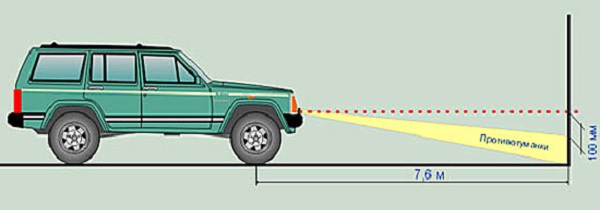

Після установки потрібно відрегулювати світло фар разом з кріпленнями. Необхідно домогтися, щоб правильно падало світловий промінь, під потрібним кутом до дорожнього полотна.
Інструменти і матеріали

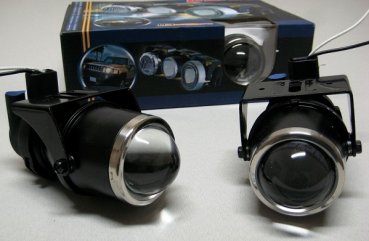

Перед придбанням ВТФ, автолюбитель повинен визначитися з місцем їх установки. На деяких автомобілях є спеціальні заглушки в бампер під противотуманки. У цьому випадку розмір і форма фар повинна підбиратися згідно з розмірами отворів. Якщо ВТФ будуть монтуватися на рівні штатної оптики або на даху, то форма та розміри не мають значення. Важливо, щоб в комплекті були надійні кріплення.
При виборі ВТФ слід визначитися з типом ламп. Ксенон можна встановлювати лише в спеціально призначені фари.
При виборі слід звернути увагу на наступні фактори:
- матеріал виготовлення – стійкий термопластик;
- корпус повинен бути розбірним і герметичним;
- форму краще вибирати аеродинамічну, що знижує рівень шуму при русі.
При використанні в якості скла полікарбонату, скло краще покрити захисною плівкою, тоді вони будуть довго залишатися прозорими.
Для самостійної установки потрібно придбати не тільки фари, але і приготувати інші матеріали:
- дроту;
- клеми для з’єднання електропроводів;
- вимикач ВТФ у вигляді кнопки або ручки;
- запобіжник номіналом на 20-30 А;
- 4-х контактне реле.
Крім того, для виконання робіт знадобиться стандартний набір інструментів. Щоб захистити бортову мережу, підключення робиться через реле (автор відео — PRO.Garage).
Способи підключення протитуманних фар
Підключення ВТФ може здійснюватися кількома способами. Найпростіший, якщо в машині з заводу передбачено підключення туманок, тобто електросхема складається з всіх необхідних компонент: сполучних роз’ємів, вимикача, сполучних проводів, запобіжника, реле.
Установка, в цьому випадку, полягає в монтажі фар і підключення їх до електромережі. Цей спосіб можна використовувати при повній комплектації машини, якщо потрібно замінити встановлені протитуманки або для удосконалення системи освітлення.
Купуючи комплект ВТФ, потрібно переконатися, що монтажні параметри та роз’єми відповідають заводським.
Якщо в базовій комплектації автомобіля немає підключення противотуманок, доведеться прокладати проводку своїми руками. Для цього потрібно закупити необхідні компоненти: комплект проводів, реле, вимикач та ін. Можна придбати готовий комплект для монтажу протитуманних фар. Знати, як включаються протитуманні фари в електросхему автомобіля (автор відео — Morgan One).
Деякі водії сумніваються, чи можна підключити протитуманні фари до габаритів. Цього робити не можна, так як в габаритних вогнях вимикач і проводка не розрахована на споживаний фарами струм.
Придбавши комплект для підключення противотуманок універсальний, можна виконувати підключення противотуманок своїми руками за наступним алгоритмом:
Фотогалерея

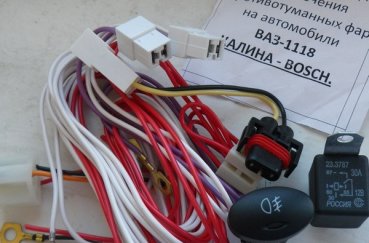

2. Комплект проводів для підключення

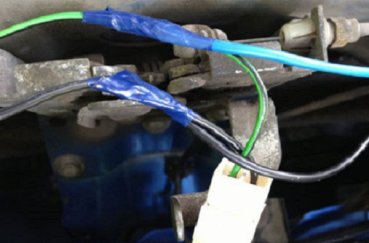

3. Процес протягування дроту для підключення

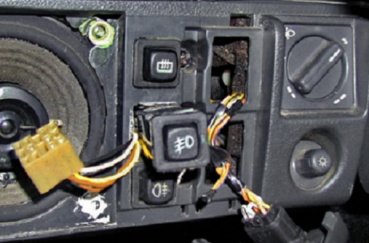

4. Монтаж кнопки включення
Після установки ВТФ потрібно перевірити їх роботу і відрегулювати. Якщо фари занадто підняти, вони втратять свою ефективність при пересуванні в поганих погодних умовах.
Схеми підключення ВТФ
Найпростіша схема підключення ВТФ — безпосередньо через вимикач до акумулятора. Кожна протитуманна фара має два контакти для підключення живлення ламп. Один контакт з кожної ВТФ потрібно дротом з’єднати разом і підключити до металевої частини кузова (масі). Краще провід приєднати безпосередньо до негативної клеми на акумуляторної батареї.
Схема підключення туманок
Другі контакти необхідно приєднати до клеми «плюс» акумулятора. Їх також потрібно з’єднати разом і провід підключити до контакту 87 на реле.
Контакти реле потрібно підключити в такому порядку:
- 30 підключається через запобіжник до позитивної клеми АКБ;
- 86 або до маси авто, або до негативної клеми акумулятора;
- 85 приєднується до плюса АКБ через вимикач і запобіжник ВТФ, який включений у ланцюг з 30 контактом.
Кнопка включення протитуманних фар минируется в зручному для водія місці на панелі приладів. Реле розміщують у монтажному блоці, де можна знайти вільний роз’єм для протитуманних фар. Можна скористатися одним зі встановлених в блоці запобіжників.
В основі іншої схеми застосовується попередній варіант, тільки позитивний дріт підключається не до АКБ, а через замок запалювання. У цьому випадку кнопка протитуманних фар підключається не до акумулятора через запобіжник, а до будь-якого проводу живлення, в якому виникає напруга при включеному запалюванні. Так як за такою схемою включити протитуманки можна лише після включення запалювання, то можна не переживати залишити їх включеними на непрацюючому двигуні. Для дотримання правил підключення до чинного законодавства кнопку включення ВТФ з’єднати з вимикачем зовнішнього освітлення машини.
Висновок
Забезпечити безпечне пересування автомобіля в погану погоду можуть противотуманки. На сучасних машинах вони встановлюються на заводі. Якщо на автомобілі встановлені протитуманні фари, то знаючи, як їх встановити і підключити, можна виконати установку за схемою підключення ВТФ самостійно. Установка повинна виконуватися згідно з вимогами, щоб не було проблем при технічному огляді, а також щоб уникнути проблем на дорозі з інспекторами дорожнього руху.
Важливо пам’ятати, що перед тим, як ввімкнути протитуманні фари, потрібно включити габарити.
