Позначення значків на панелі приладів автомобіля: індикатори, сигнальні та контрольні лампи

Кожен автолюбитель повинен вміти розшифрувати позначення значків на панелі приладів, оскільки ті чи інші індикатори можуть свідчити про непрацездатність систем і вузлів. Відповідно, вміння розшифровувати дозволить при необхідності своєчасно виконати ремонт або протестувати роботу основних агрегатів авто. Детальніше про розшифровках і призначення індикаторів ви можете прочитати в цій статті.

Зміст

• 1 Призначення піктограм на щитку приладів
• 2 Колір
• 3 Основні символи
• 4 Лампочки систем безпеки
• 5 Дисплеї і повідомлення
• 6 Лампочки систем контролю і управління
• 7 Для гібридних авто
• 8 Фотогалерея «Індикатори дизельних авто»
• 9 Прилади освітлення
• 10 Відео «Як самостійно замінити лампочки на приладовій панелі?»
• * Коментарі та Відгуки

Призначення піктограм на щитку приладів

На приладовій панелі можуть розташовуватися безліч різних знаків, індикаторів і лампочок, причому багато символи характерні тільки для певних моделей автомобілів. Більш докладно про те, що можуть позначати всі значкові символи на контрольному щитку, ви можете дізнатися з книжки по експлуатації машини. У цій статті ми ознайомимо вас з найпоширенішими індикаторами. Всі вони використовуються для того, щоб попередити водія про можливі несправності, а також активації того чи іншого обладнання.

Колір

Всі сигнальні лампи можна умовно розділити на кілька груп відповідно з квітами, якими вони горять:

Червоні. Зазвичай це індикатори, призначені для позначення несправностей або нагадування. Наприклад, про те, що піднятий важіль ручного гальма.

Значки жовтого або оранжевого кольору використовуються для попередження водія про те, що деякі агрегати або механізми автомобіля потребують обслуговування. В деяких випадках їх поява зумовлена необхідністю проведення ремонту.

Сині та зелені лампи. Як правило, їх індикація на приборку обумовлена тим, що все обладнання функціонує в нормальному режимі. Приміром, у багатьох авто сині індикатори означають включення дальнього освітлення.

Основні символи

ІндикаторЩо означаєЗначення цієї лампочки полягає в попередженні водія про те, що піднятий важіль стоянкового гальма. Він завжди горить, коли важіль піднято. Якщо ж зображення з’явилося в ході їзди, це, найімовірніше, свідчить про можливі несправності в роботі гальмівної системи.Залежно від моделі авто, цей символ може мати як червоний, так і синій відтінок. У першому випадку він свідчить про занадто високій температурі силового агрегату, в цьому випадку водій повинен заглушити мотор і упевнитися в тому, що ДВС не кипить. Можливо, із-за поломок в роботі системи охолодження закипів тосол. Синій знак говорить про не прогрітому двигуні. У тому випадку, якщо зображення блимає, це говорить про неполадки в електросистемі.Завжди спалахує при включенні запалювання. Якщо зображення з’явилося при працюючому ДВЗ, це говорить про те, що в системі знизився тиск масла, як правило, це свідчить про нестачу рідини. Залежно від авто, повідомлення про нестачі масла може бути доповнено написом Oli Min.Індикаторний символ акумулятора говорить про те, що напруга в електромережі машини знизилася. Також він може повідомити про розряд АКБ, непрацездатності генераторного вузла, а також про наявність інших несправностей у роботі бортової мережі.

Лампочки систем безпеки

ЗначокЩо значитьЗазвичай поява цього символу на приборку супроводжується написами. Індикатор відноситься до категорії нагадують, наприклад, про те, що потрібно поміняти масло в двигуні або що водій забув закрити двері або пристебнути ремінь.Цей значок не застосовується на багатьох автомобілях, його поява, як правило, пов’язано з неполадками в роботі механізмів контролю стабільності.Таке зображення може означати, що в роботі системи подушок безпеки сталися неполадки. Наприклад, причина може полягати в поганому контакті датчика або виході з ладу механізму преднатяжители. Слід зазначити, що якщо лампочка з’явилася на щитку, то подушка за фактом може спрацювати в будь-який час. Відповідно, це може позначитися на безпеці автолюбителя.Цей знак також відноситься до системи безпеки, тільки в даному випадку мова йде конкретно про бокових подушках.Лампа у вигляді ключа може бути виконана як у червоній, так і в зеленому кольорі, вона з’являється при активації іммо. Крім того, зображення може з’явитися після активації протиугінної системи. Замість нього також може використовуватися звичайна червона лампочка.Цей індикатор зазвичай повідомляє автовласникові про визначення неполадок в роботі трансмісійної системи, і як правило, він зникає після заміни робочої рідини в коробці. Але не можна все списувати на масло — проблеми можуть бути більш серйозними.Якщо приборка авто оснащена такою лампочкою, то її поява пов’язана ос виходом з ладу протиугінної установки.Те ж саме, що і ключ — неполадки в роботі коробки передач. Таке зображення більш актуально для спортивних машин. Потрібно враховувати, що символ може горіти і при підвищенні температури масла в коробці.Проблеми у функціонуванні системи гідро – або електропідсилювача керма. Автомобіль необхідно перевірити, краща комп’ютерна діагностика.В гальмівній системі закінчується рідина. Потрібно провести перевірку рівня речовини і при необхідності додати.Сталися проблеми в роботі ABS, також система могла повністю відключитися. Потрібна більш ретельна діагностика.Даний індикатор повідомляє автовласникові про те, що пора міняти гальмівні колодки.Символ Чек — його активація на приборку обумовлена виявленням блоком управління неполадок у роботі двигуна або деяких вузлів авто. В двигуні можуть виникнути несправності в роботі системи запалювання, уприскування. Так чи інакше, поява цього зображення нічого хорошого не обіцяє.Дане зображення з’являється в тому випадку, якщо знижується потужність силового агрегату. Причини можуть бути різними.Сталися неполадки у функціонуванні каталітичного нейтралізатора. Скоріше за все, причина криється в його перегрів.Потрібно зайнятися перевіркою системи охолодження, зокрема, блок управління зафіксував знижений рівень охолоджуючої рідини. Слід виявити причину і при необхідності поповнити обсяг.Пора міняти масло в моторі. У деяких авто ця лампочка з’являється тоді, коли пора проводити планове техобслуговування.Слід провести заміну повітряного фільтра.Треба пристебнути ремінь безпеки.Стався перегрів масла в коробці передач, потрібно визначити причину.У коробці передач знизився рівень робочої рідини.Блок управління зафіксував неполадки в роботі коробки передач, зокрема, мова йде про автоматичних КПП.Відбулося блокування коробки передач, маються на увазі «автомати».Неповноцінно працює кисневий контролер, слід провести його заміну або очищення, якщо є можливість.Блок управління зафіксував проблеми в функціонуванні системи стеження.Проблеми в працездатності механізму нічного бачення.

Дисплеї і повідомлення

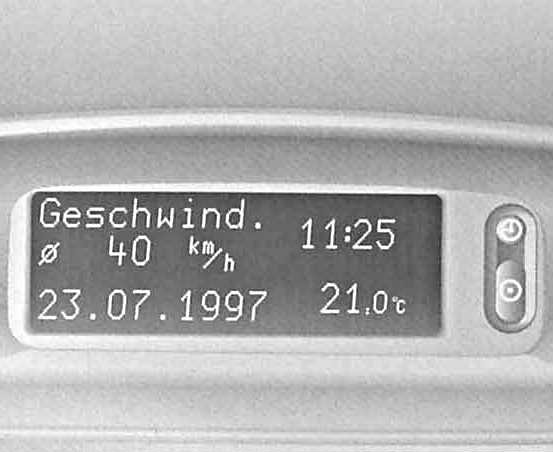

Транспортний засіб може бути обладнано не тільки однієї приборкой зі значками, але і дисплеєм. На екрані, який може бути розташований як в самій приладової панелі, так і поза її, вказуються основні повідомлення щодо функціональності тих чи інших агрегатів. Наприклад, якщо є необхідність заміни моторної рідини, на дисплеї висвітиться відповідне повідомлення. Воно може бути виведене як англійською, так і російською мовою, якщо блок управління перепрошитий.

Розібратися з дисплеєм зможе кожен, тут нічого складного немає. На ньому просто будуть виводитися повідомлення — попереджуючі або інформують про те, що автомобіль працює в нормальному режимі або про те, що якийсь із вузлів потребує перевірки. На дисплеї також можуть виводитися основні параметри — температура в салоні і за бортом, швидкість руху, пройдений кілометраж і т. д (автор відео — канал melvladimir).

Лампочки систем контролю і управління

ЗначокОписВключилася антипробуксовочна система. Залежно від авто, видів індикатором може бути багато. Якщо колір лампочки зелений, то з вузлом все в порядку, якщо жовтий — то його потрібно перевіряти на предмет несправностей.Індикатор допомоги автолюбителю.Символ повороту, використовується в приборках тільки повнопривідних авто.Включився механізм допомоги при екстреному гальмуванні.Відбулися збої в роботі механізму кінетичної стабілізації ходової частини.

Контрольний індикатори автомобілів Фольксваген

Для гібридних авто

ІндикаторПозначенняБортовий комп’ютер повідомляє про неполадки в роботі АКБ. З якихось причин батарея не заряджається, автовласник повинен провести більш детальну перевірку акумулятора.ЕБУ зафіксував знижений заряд. Загорітися такий індикатор може в разі низького заряду високовольтної батареї, до АКБ це не відноситься.Символ попередження про необхідність підзарядки.Лампочка у вигляді черепашки говорить про зниження потужності двигуна гібридної машини.Перестав працювати клаксон, потрібно шукати причину, часто вона полягає в перегорілій запобіжнику.Індикатор необхідності перевірки основних вузлів авто, аналог Чек Енджін в бензинових авто. Потрібна детальна діагностика.Інформує лампочка, повідомляє про те, що транспортний засіб готовий до використання, всі агрегати і механізми функціонують в нормальному режимі.Індикатор заряду високовольтної АКБ, експлуатація авто не рекомендується, потрібно почекати, поки пристрій не зарядиться повністю.Бортовий комп’ютер зафіксував несправності в працездатності електроприводу авто.

Фотогалерея «Індикатори дизельних авто»

4. Жовтий або червоний колір – ЕБУ виявив конденсат у паливній системі
2. Індикатор забитого сажового фільтра
3. Символ неполадок у роботі системи очищення відпрацьованих газів

Прилади освітлення

СимволПозначенняЗначок вмикання головного освітлення, якщо горить зеленим, то оптика функціонує нормально.Бортовий комп’ютер зафіксував неполадки в роботі головного освітлення, автовласник повинен зайнятися діагностикою проблеми, оскільки непрацездатність оптики впливає на безпеку водіння. Причини можуть бути різні, починаючи від перегорання самої лампи і закінчуючи несправностями в електросистемі і перегорання запобіжників.Індикатор активації дальнього освітлення. В залежності від моделі автомобіля, значок може бути не тільки синім, але і жовтим або зеленим.Блок управління повідомляє про автоматичної активації функції перемикання джерел світла. У більш старих авто таких значків на приборку немає.Поява цього символу обумовлено виявленням проблем у функціонуванні пристрої регулювання рівня освітлювального потоку. Є світло фар відрегулювати не вийде. Проблема може полягати в поганому контакті пристрою з електричного кола, вихід з ладу самого регулятора. Треба провести перевірку.Блок управління повідомляє про наявність неполадок в проводці, зокрема, мова йде про задньої оптики. Фари або не працюють, або працюють неповноцінно, причина може критися в поганому контакті з електричного кола. Цей індикатор може також повідомляти про непрацездатність стопів.Включені протитуманні фари.Теж протитуманки, тільки тепер йдеться про задніх фарах.Включено габаритне освітлення.

Якщо ви помітили, що індикатори не просто горять, а почали моргати, або хоча б один з них, це говорить про неполадки в роботі електроланцюга. Наприклад, причина може бути зумовлена перегорання джерел освітлення або поломкою контролера або датчика. У будь-якому випадку, такі проблеми потребують оперативного втручання.
