Сучасні аудіосистеми являють собою багатофункціональні пристрої, що використовуються не тільки для програвання треків, але і відтворення відео і багатьох інших функцій. Магнітоли дозволяють відтворювати дані з різних носіїв — CD-дисків, USB-накопичувачів, а також мобільних девайсів. З цього матеріалу ви дізнаєтеся, що таке AUX-вихід, як підключається AUX-кабель для автомагнітоли і як виготовити такий роз’єм своїми руками.
Зміст
1 Що являє собою AUX-вихід на магнітолі?
2 Посібник по самостійній установці
2.1 Фотогалерея «Все, що потрібно»
2.2 Етапи
3 Відео «Наочна інструкція по виготовленню і підключення»
* Коментарі та Відгуки
Що являє собою AUX-вихід на магнітолі?
Що таке AUX в аудіосистемі, є сенс зробити такий роз’єм своїми руками і як підключити його правильно до магнітоли? Призначення даного входу полягає в приєднанні джерела сигналу, наприклад, мобільного девайса або МП3-плеєра з застосуванням відповідного проводу. При підключенні будь-якого з перерахованих вище девайсів до аудіосистеми остання буде експлуатуватися в якості підсилювача.
На даний роз’єм буде подаватися сигнал з амплітудою в діапазоні від 0.5 до 1 В, такий імпульс можуть подавати будь-які девайси для відтворення треків. Останнім часом серед наших співвітчизників набирають популярність тюнери або трансмітери які підключаються через прикурювач. У відгуках В Мережі наші співвітчизники відзначають, що такий девайс може стати непоганою альтернативою AUX-виходу. Але ми поспішаємо вас розчарувати — різниця між такими девайсами в плані якості відтворення треків суттєва, так що трансмітер — це поганий варіант, якщо ви хочете домогтися якісного звучання (автор відео — канал SoftMan).
Посібник по самостійній установці
Основні матеріали і компоненти, які знадобляться для установки і підключення девайса:

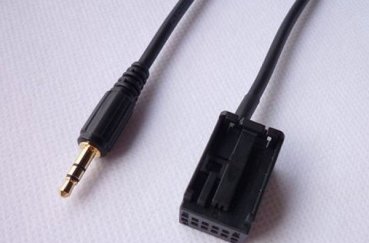

Штекер з проводом. Купити ці елементи можна в будь-якому магазині з радіоелектронікою.
Паяльник з оловом і каніфоллю.

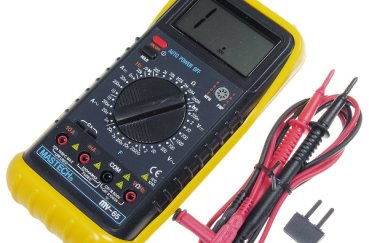

Мультиметр для прозвонки електроланцюга.
Фотогалерея «Все, що потрібно»
Етапи
Отже, як зробити AUX-вхід в штатну магнітолу для автомобіля:
Спочатку потрібно вимкнути запалювання і витягнути з аудіосистеми всі носії — диски або флешки. Зробивши це, штатна аудіосистема витягується з посадочного місця, в залежності від конструктивних особливостей авто, процедура демонтажу може відрізнятися. У деяких машинах для демонтажу магнітоли потрібно зняти частину центральної консолі.
Коли головний пристрій буде знято, потрібно буде відкрутити декілька болтів, які знаходяться на панелі вентиляції. Частина даної панелі потім треба підняти, це дозволить позбутися від ймовірних перешкод у подальшому. Залежно від авто, цієї панелі може не бути.
Після цього потрібно буде розібрати корпус аудіосистеми, для цього викрутіть всі болти, які фіксують. Після виконання цих дій потрібно буде всі дроти, підготовлені раніше разом з роз’ємом, підключити до РСА-виходу на пристрої, зокрема, мова йде про «тюльпан».
Для правильної пайки проводів слід дотримуватися порядок виконання робіт. Загальний провід потрібно буде підпаяти до сталевого основи штекера. В якості каналів ви будете використовувати провідники, вони припаюються до середніх контактів.
Далі, коли всі елементи будуть припаяні до контактів, потрібно продзвонити утворилися ланцюга. Для тестування працездатності ланцюга використовується мультиметр.
Після того, як ви зможете переконатися в працездатності припаяних компонентів, то всі дроти з роз’ємом потрібно буде вивести назовні. Тобто треба зробити так, щоб роз’єм перебував у салоні. Його можна вивести на торпеду, але для цього в ній доведеться зробити відповідний отвір. На цьому етапі ви повинні продумати так, щоб підключення носія інформація не викликало проблем.
Деякі автолюбителі виводять роз’єм в попільничку, природно, це можливо, якщо вона не використовується за прямим призначенням. Також ви повинні продумати заздалегідь, що провід повинен бути довгим, щоб носій з даними можна було покласти на сидінні або поставити на торпеду.
Коли всі елементи будуть підключені і виведені, слід перевірити працездатність аудіосистеми. Спочатку спробуйте підключити мобільний гаджет і повністю знизити гучність звучання на автомагнітолі і послухайте, як вона працює. Це робиться для того, щоб упевнитися у відсутності шумів — як показує практика, часто після підключення сторонніх носіїв з динаміків автомагнітоли починають доноситися шуми. Підключіть гаджет до AUX-входу і увімкніть на носії трек.
