Основне призначення протитуманних ліхтарів полягає в забезпеченні якісного освітлення дороги в негоду. Сучасний ринок пропонує споживачам великий вибір різних ВТФ, останнім часом наших співвітчизників все частіше привертають світлодіодні протитуманні фари. Докладніше про цю оптиці ви зможете дізнатися з цієї статті.

Зміст

1 Критерії, які визначають роботу світлодіодних противотуманок
2 Функціональність протитуманною оптики зі світлодіодами
3 Параметри вибору
- 3.1 Світлодіодні лампи для ВТФ
- 3.2 Лампи для ДХО
- 3.3 Правильні светодиодки
- 3.4 Правильні світлодіодні туманки
4 Як виготовити своїми руками?
- 4.1 Інструменти та матеріали
- 4.2 Етапи
- 4.3 Фотогалерея «Самостійне виготовлення діодних ВТФ»
- 4.4 Ціна питання
5 Відео «Як спорудити потужні діодні туманки?»
* Коментарі та Відгуки

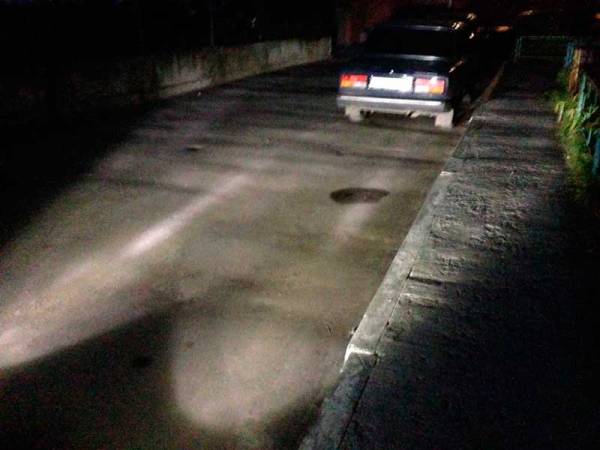

Критерії, які визначають роботу світлодіодних противотуманок

Чому лінзовані противотуманки з ангельськими очками або без них добре освітлюють дорогу:

Світловий потік, що формується оптикою, прямує вгору, а вперед, а також по сторонах. Якщо подивитися з боку на освітлювальний потік, то він трохи схожий на віник — вгорі більш вузький, а до низу розширюється. Завдяки цьому протитуманні вогні дозволяють висвітлити необхідний простір безпосередньо над дорогою, тобто те місце, де туману практично немає.

Ефективна робота протитуманних фар для автомобіля також залежить від правильної установки оптики. У відповідності з діючими ПДР, монтувати туманки необхідно не вище й не нижче, ніж 25 см від дороги. У будь-якому випадку, протитуманки не повинні бути встановлені вище головної оптики.

Сам світ, що видаються протитуманною оптикою, володіє більшою довжиною хвилі, зокрема, якщо порівнювати жовтий освітлювальний потік з біло-блакитним, який останнім часом так модний.

Функціональність протитуманною оптики зі світлодіодами

Оскільки протитуманна оптика має незаперечні достоїнства і дає можливість автолюбителям бачити дорогу за складних погодних умовах, вона повинна бути встановлена на кожну машину. Але фактично більшість наших співвітчизників ставлять туманки з ДХО тільки при проведенні тюнінгу авто. При установці діодних ламп в ВТФ слід враховувати, що білий освітлювальний потік фактично не такий ефективний і дієвий.

Параметри вибору

На що звернути увагу при купівлі протитуманних фар:

Зверніть увагу на розміри і корпус ліхтарів, їх установка не повинна зіпсувати зовнішній вигляд транспортного засобу. Якщо ви хочете встановити туманки з ангельськими очками, то переконайтеся в тому, що вони будуть добре виглядати після установки. Як показує практика, великі лінзовані туманки відмінно виглядають на позашляховиках зарубіжного виробництва, а для Ниви вони підходять не завжди.

Також врахуйте той факт, що навісний або вертикальний спосіб кріплення буде залежати від місця встановлення ліхтарів, а також зручності підключення.

Слід звернути увагу і на параметри живлення — оптика може бути призначена для бортової мережі 12 або 24 вольта. На перший погляд може здатися, що різниця незначна, але якщо ви не врахуєте даний момент, це може призвести до швидкого розряду акумулятора.

Корпус туманок повинен бути максимально герметичним, зазори між ним і склом не допускаються. Також переконайтеся в тому, що туманки оснащуються саме склом, а не пластиком — пластмаса більш схильна до руйнувань.

Світлодіодні лампи для ВТФ

При необхідності поставити діоди в ВТФ потрібно визначитися з кількістю діодних елементів, які будуть використовуватися у фарах. Їх число може бути різним, в залежності від моделі — від 5 до 30 штук. Останнім часом серед наших співвітчизників популярні SMD-світлодіоди, але таке пристрої можуть мати різні розміри. Недоліком такої оптики є те, що при купівлі складно оцінити її реальну потужність.

У середньому розміри діодних елементів складають 19-50 мм, більша частина продаються на вітчизняному ринку пристроїв проводиться китайськими компаніями. Відповідно, багато лампочки володіють схожою конструкцією і розмірами. Також врахуйте, що більшість китайських виробників вказують явно завищені характеристики.

На сьогоднішній день одним із самих популярних варіантів є світлодіодні лампочки, потужність яких становить 7 ватт, це близько 700 люмен яскравості. У відповідності з відгуками споживачів, такі джерела освітлення хоч і світять яскраво, але не дозволяють належним чином освітити дорогу. Все тому, що для якісного висвітлення значення яскравості повинно змінюватись в районі 1000 люмен, саме цей параметр слід враховувати при покупці. Але дуже потужні лампи купувати також не потрібно, оскільки, як правило, вони сильно гріються, що сприяє їх прискореного зносу.

Лампи для ДХО

Застосування денних ходових вогнів замість туманок не актуально, так як для якісного освітлення потужність діодів повинна бути близько 1000 люмен. Крім того, кут освітлення в денних ходових вогнях буде близько 30 градусів, в той час як в туманках цей показник становить 45 градусів. Потужність джерел світла для денних ходових вогнів повинна відповідати номінальному значенню, зазначеному на фарах або в інструкції по експлуатації авто.

Правильні светодиодки

Якщо ви хочете встановити якісні світлодіодні фари і не стикатися з проблемами в їх роботі, то потрібно враховувати певні параметри. Будь-яка діодна лампа повинні бути оснащена радіатором охолодження, це дозволить запобігти її можливий перегрів. Пам’ятайте про те, що зазвичай штатні місця для установки лампочок не розраховані на установку діодних компонентів з охолодженням, відповідно, при установці доведеться «поламати» голову.

Якщо ви хочете заощадити на установці, то можете придбати пристрої китайського виробництва, проте якість у даному випадку буде під великим питанням. На практиці в роботі китайських світлодіодів часто виникає проблема перегорання драйверів, появи дефектів на корпусі при тривалій експлуатації. Крім того, якість збірки в таких лампах зазвичай невисока. У таких конструкціях може використовуватися як вбудований драйвер, так і додатковий, але якщо він вийде з ладу, то замінити його не вийде, оскільки такі драйвери відсутні у продажу. Тому ми рекомендуємо віддати перевагу більш відомим виробникам, які випускають якісну продукцію, щоб в найближчому майбутньому не зіткнутися з проблемами (автор відео — Alex Kenn).

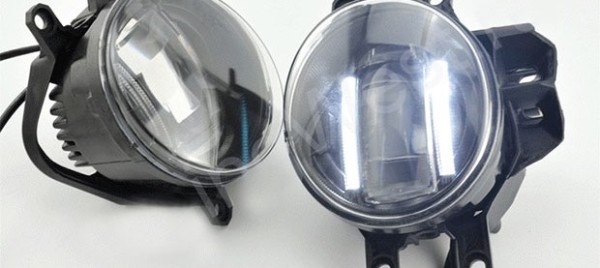

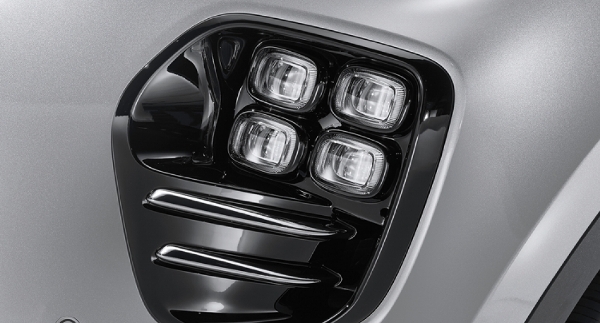

Правильні світлодіодні туманки

Більш простий варіант — придбати вже готові протитуманні фари і встановити їх в наявні штатні місця. Тоді вам не доведеться знімати вже наявні фари і ламати голову над тим, щоб встановити в них діодні лампочки. Краще всього, щоб такі фари були виконані в монолітному корпусі, а всередині корпусу була система охолодження діодів. Для більшої надійності пристрою можуть бути доповнені керуючим модулем, що дозволить забезпечити правильне підключення та подальшу роботу ВТФ.

Як виготовити своїми руками?

Щоб не витрачатися на покупку готових діодних противотуманок, встановити діоди в наявні ВТФ можна і своїми руками. Нижче представлена докладна інструкція з виготовлення світлодіодних протитуманних фар, ознайомтеся з нею перед тим, як приступити до виконання завдання.

Інструменти і матеріали

Щоб не допустити помилок і все зробити правильно, в першу чергу необхідно підготувати весь інструментарій та матеріали.

Вам знадобиться наступне:

протитуманні ліхтарі, знадобляться нові туманки або вже встановлені;
паяльник з каніфоллю і оловом;
невеликі саморізи для фіксації оптики;
світлодіодні лампочки або стрічка з проводами (автор відео — Олександр Плетньов).

Етапи

Ознайомтеся з покрокової інструкцією з виготовлення світлодіодних ВТФ:

Спочатку вимкніть запалювання, а потім відкрийте капот і відключіть живлення акумулятора, це дозволить знеструмити бортову мережу.

Далі, необхідно зняти протитуманні фари з бампера, для цього від них потрібно відключити живлення і демонтувати корпус. Розберіть корпус ліхтаря, після чого видаліть сміття, який скупчився всередині фари. У тому випадку, якщо ви помітили, що всередині корпуса з’явилися сліди іржі, вам необхідно буде обробити поверхню дрібнозернистим наждачним папером. Якщо ж ви купили нові ВТФ, то нічого знімати не потрібно. При необхідності габарити ліхтарів слід підібрати під придбані діодні джерела освітлення.

Після цього вам потрібно буде самостійно зібрати систему охолодження для оптики, а при необхідності додатково треба буде встановити драйвер. Окремо потрібно сказати про радіатори охолодження — їх можна зробити самостійно, для виконання цього завдання вам будуть потрібні шматки з сталі завтовшки 2-5 мм Як варіант, можна використовувати старий радіатор процесора від персонального комп’ютера.

Коли пристрій охолодження буде готове, до ліхтарів слід підключити самі діодні джерела освітлення, який будуть під’єднуватися до бортової мережі автомобіля. Встановіть діоди так, щоб їх світіння було максимально ефективним. Окремо потрібно сказати про підключення — найбільш оптимальним варіантом буде підключення ліхтарів до акумуляторної батареї і виведення вимикача для активації оптики в салон авто. Сам перемикач варто установити на центральній консолі.
Як варіант, можна під’єднати ВТФ до фар ближнього світла, габаритної оптиці або денними ходовими вогнями, але врахуйте, що в такому випадку туманки часто працювати без потреби. Відповідно, це може знизити і ресурс експлуатації даних фар в цілому. При прямому підключенні до акумуляторної батареї електроланцюг необхідно доповнити запобіжним пристроєм, причому його бажано встановити як можна ближче до АКБ.

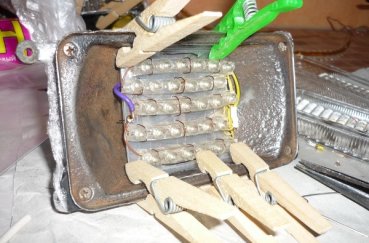

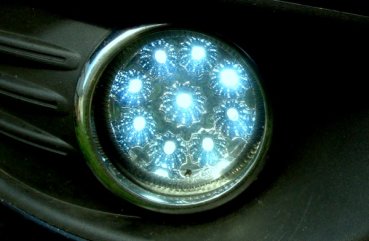

Фотогалерея «Самостійне виготовлення діодних ВТФ»

Ціна питання

Вартість найдешевшого комплекту ВТФ китайського виробництва на сьогоднішній день складає близько 2500 рублів. Середня ціна більш-менш якісних комплектів світлодіодних противотуманок становить близько 7-10 тисяч рублів. Більш дорогі варіанти обійдуться покупцеві в 15 тисяч рублів і дорожче.
