Блок запобіжників ВАЗ 2114 являє собою девайс, всередині якого зосереджені всі запобіжні компоненти, що забезпечують захист тих чи інших пристроїв. Якщо в роботі автомобільного обладнання відбуваються неполадки, в першу чергу причину слід шукати в перегорілій запобіжнику. Детальніше про електросхемі, а також заміні БЖ ви зможете прочитати нижче.
Зміст
- 1 Місце розташування і електросхема
- 2 Інструкція по зняттю і заміні БЖ своїми руками
- 2.1 Етапи
- 2.2 Фотогалерея «Міняємо БЖ»
- 3 Відео «Огляд несправностей БЖ до ВАЗ 2114»
- * Коментарі та Відгуки
Місце розташування і електросхема
Що являє собою схема БЖ в «Четырке» інжектор, де знаходиться ПП (плавкий запобіжник) на бензонасос і на прикурювач, який ПП відповідає за панель приладів? Всі робочі деталі знаходяться в БП, який, у свою чергу, встановлений в підкапотному просторі, якщо дивитися попереду на машину, то ліворуч, навпроти водійського крісла. У тому випадку, якщо в електромережі відбувається перенапруження, в першу чергу перегорає саме ПП (автор відео — канал Ramanych).
У «Четырках», як і у всіх інших авто вітчизняного виробництва, застосовується однопровідна система бортової мережі. Все обладнання, яке споживає енергію, підключається до БЖ і оснащується власним ПП, який розмикає ланцюг у разі перенапруги. Це відбувається з метою запобігання перегріву проводів і, відповідно, можливого загоряння. Але потрібно врахувати, що не всі споживачі захищаються запобіжними пристроями в блоці. Деяке обладнання споживає більше напруги, наприклад, ланцюг котушки, акумулятора або системи запуску двигуна.

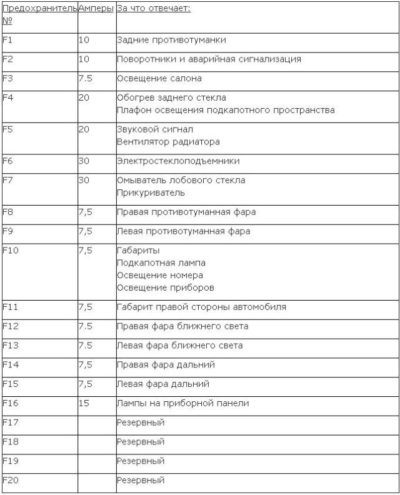

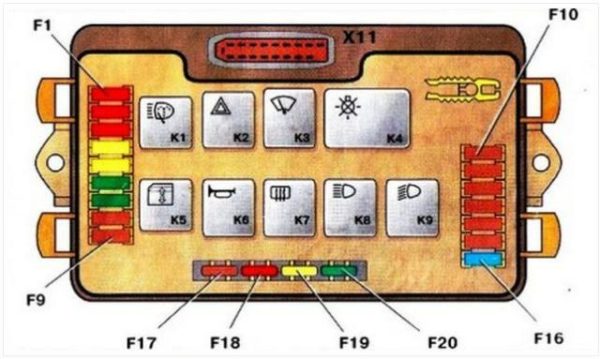

Якщо ви відкриєте кришку коробки, то зможете побачити розташування і електросхему БП — у пристрої є 9 реле і 20 ПП. На звороті кришки, що зазначена схема деталей — з її допомогою ви можете дізнатися, призначення, тобто які запобіжники відповідають за грубку, підсвічування приладової панелі, центральний замок і т. д. З приводу контрольного щитка варто сказати окремо. Багато автолюбителів, стикаючись з проблемою, коли не горить підсвітка на приборку, починають розбирати панель і шукати проблему в харчуванні, але це не зовсім вірно. В першу чергу рекомендується перевірити ПП під номером f16 — саме він відповідає за освітлення приладової панелі.
Тепер давайте більш детально ознайомимося з призначенням елементів у блоці, почнемо з реле:
- К1 — захищає від перенапруги ланцюг щіток передніх ліхтарів;
- К2 — захищає від перенапруги електроланцюг поворотних лампочок і аварійної сигналізації;
- К3 — деталь захисту електроланцюга системи очищення лобового скла;
- К4 — дозволяє працювати в нормальному режимі джерела освітлення, що забезпечує роботу інших лампочок;
- К5 — такі реле комплектуються автомобілі, обладнані електричними склопідйомниками, воно відповідає за їх роботу;
- К6 — дане реле використовується для захисту ланцюга клаксона — гудка на кермі;
- К7 — забезпечує захист електроланцюга системи обігріву заднього скла;
- реле К8 і К9 використовуються для забезпечення роботи джерел освітлення в ліхтарях ближнього і дальнього світла.
Інструкція по зняттю і заміні БЖ своїми руками
Заміна БЖ — не особливо складна процедура, але якщо ви ніколи раніше не стикалися з необхідністю виконання цього завдання, то є сенс довірити процедуру електрику. Тим не менш, нічого скрутного в цьому немає, так що якщо ви будете чітко дотримуватися всі дії, вказані в інструкції, то зможете виконати цю процедуру самостійно. Для виконання цього завдання вам буде потрібно тільки новий БЖ і гайковий ключ на 10.
Етапи
Отже, як зняти і замінити БЖ своїми руками:
Демонтаж здійснюється за допомогою викрутки з плоским наконечником. Врахуйте — самі кліпси при демонтажі, скоріше всього, поламаються, оскільки з часом вони тверднуть, тому для подальшої установки потрібні нові.
Фотогалерея «Міняємо БЖ»
2. З допомогою ключа на 10 відкрутіть болти і замініть БЖ.
