Схема розташування блоку запобіжників Ford Focus 2: де знаходяться, заміна та фото

В автомобілі багато ланцюги електроживлення обладнання захищені плавкими запобіжниками (ПП). Потужні споживачі підключені до бортової мережі через реле. Якщо виникають проблеми з електрообладнанням, спочатку перевіряються ПП і реле. У статті розглядаються запобіжники Форд Фокус 2: призначення, розташування, дається інструкція по заміні монтажного блоку і кожного елемента.

Зміст

• 1 Місце розташування, призначення і електросхема
• 2 Інструкція по зняттю і заміні БЖ своїми руками
  • 2.1 Інструменти і матеріали
  • 2.2 Етапи
  • 2.3 Фотогалерея
• 3 Висновок
• 4 Відео «Етапи заміни ПП прикурювача»
• * Коментарі та Відгуки

Місце розташування, призначення і електросхема

ПП і реле знаходяться в спеціальних блоках, званих монтажними. На Форд Фокус їх два. Один розташований в кабіні автомобіля. Для зручності його розташували під ящиком для рукавичок, а другий — в підкапотному просторі недалеко від АКБ (автор відео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг і 2 рестайлінг мають відмінності, тому розбирати їх призначення потрібно окремо. У Форді Фокус 2 дорестайл використовуються плоскі запобіжники середнього розміру штекерного типу, їх ще називають ножовими. На торці вказується номінал запобіжника – можливий максимальний струм.

Якщо струм перевищує допустимий, всередині розплавляється металева пластина. Таким чином, запобіжник розмикає ланцюг, в якій він використовується.

Колір ПП визначає номінал.

Розшифровка ПП від F1 до F36:

НомерНомінал, АПризначення140Вентилятор, що охолоджує силовий агрегат280ГУР360Салонний блок ПП і реле460Салонний блок ПП і реле580Кондиціонер, допоміжний обігрівач660Свічки для дизелів730Насос АБС в гідравлічному блоці820Клапани АБС в гідравлічному блоці920Вузол керування силовим агрегатом1030Електромотор вентилятора пічки1120Стартерний вимикач1240Електричне реле системи запалювання1320Обмотка на пусковому механізмі1440Правий обігрів лобового скла1530Реле електровентилятора охолоджуючої системи1640Лівий обігрів лобового скла1730Управління дахом1830Пристрій для підсилення потужності1910Управління системою АБС2015Звуковий сигнал2120Резервний обігрівач2210Управління ГУРом2330Електронасос омивача фар2415Додатковий обігрівач для авто з дизелем2510Реле запалювання2610АКПП2710Муфта компресора кондика2810Свічка для дизеля2910Управління клімат-контролем3030АКПП3110Зарядка АКБ3210АКПП3310Датчики кисню для моторів на бензині3410Модуль запалювання, форсунки3510РСМ, клапани3610РМС

Опис призначення реле Форд Фокус 2:

ПозначенняПризначенняR1Включення заборони запуску (для деяких моделей)R2Звуковий сигналR3Ліхтарі заднього ходу (для деяких моделей)R5Система рециркуляції ОГ (для двигунів на бензині), нагрівач палива (для дизелів)R6ОсновнеR7Обігрівач лобового склаR8ЗапалюванняR9Омивачі фарR10Вентилятор обігрівачаR11Компресор кондиціонераR12Свічки розжарювання (дизель), електродвигун вентилятора охолоджуючої системиR13СтартерR14Вентилятор і електродвигун вентилятора

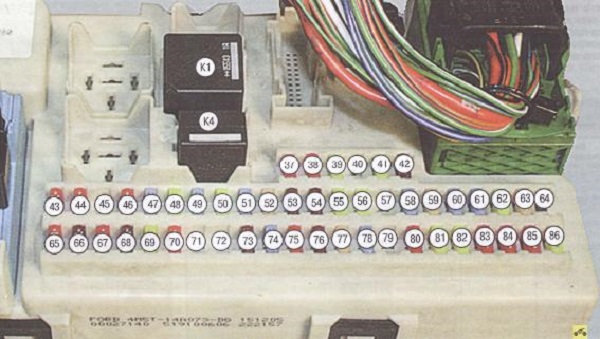

Розшифровка БЖ в салоні для Форд Фокус 2 дорестайлинг:

НомерНомінал, АПризначення3710Ліва лампа дальнього світла3810Права лампа дальнього світла3920Запобіжник прикурювача4020Електродвигун люка4120Управління електрообладнанням передньої пасажирської двері427,5Електрообігрів дзеркал заднього огляду4310Электромодули4410Колодка каналу зв’язку4510ДХО, габаритні вогні4610Приладова панель, центральний блок ПП4715Насос, жиклери омивача скла4820Ближнє світло, зовнішні освітлювальні прилади для пересування у світлий час доби4915Вимикач освітлювальних приладів5020Очищувач лобового скла5115Бензонасос5225Електрообігрів скла ззаду537,5Стоп-сигнал, габарити з лівого боку547,5Стоп-сигнал, габарити з правого боку5520Управління електрообладнанням водійських дверей, система центрального замка5620Система Кеу Fгее5710Привід для складання зовнішніх дзеркал або датчик для контролю заряду АКБ5815Управління музичною системою5920Керуючий блок електричним обладнанням причепа6015Ліва лампа ближнього світла6115Права лампа ближнього світла6220Електропривод регулювання водійського сидіння6325Електричні підйомники скла64——6510Управління подушками безпеки667,5Вимикач освітлювальних приладів6710Приладова панель687,5Додаткові компоненти прибирання6920Противотуманки7010Электромодули7110Зовнішнє освітлення при русі вдень72——737,5Підсвітка номера7415Ліхтарі стопів7510Управління двигуном76——7725Центральний замок7815Задній склоочисник7915Електророзетка в багажнику8010Таймер, що відключає підсвічування салону8120Управління правій задній дверима8220Управління лівої задньої дверима8310Управління аудіосистемою8410Живлення електроустаткування причепа, ліхтарі заднього ходу8510Модуль електрообладнання охолоджуючої ситсемы8620Електричний обігрів передніх сидінь

Схема ПП Форд Фокус 2 рестайлінг

Розшифровка призначення ПП в салоні Форд Фокус:

НомерНомінал, АПризначення10010Электромодули10120Керуючий блок електроприводом люка вентиляції, водійським сидінням, приводом даху10210Регулятор обігрівача, приймач для системи дистанційного управління, рульова колонка, фільтр для твердих продуктів після згорання дизпалива10310Харчування керуючих елементів зовнішнього освітлення від АКБ10410Система економії електричної енергії, підсвічування освітлення салону10525Управління обігріванням скла ззаду620Система безключевого управління10710Живлення від батарей щитка приладів, діагностика бортової мережі1087,5Додаткові елементи щитка приладів10920Прикурювач11010Електроживлення перемикача зовнішнього освітлення11115Бензонасос11215Керуючий блок аудіосистеми11310Лампи денного зовнішнього освітлення (підфарники)11410Харчування щитка приладів від генераторної установки, іммобілайзер силового агрегату1157,5Харчування керуючих елементів зовнішнього освітлення від генераторної установки11620Протитуманки, ліхтарі1177,5Підсвітка номера11820Управління задньої лівої дверима11915Гніздо для додаткового електроживлення в багажнику11925Гніздо для додаткового електроживлення в багажнику машини з управлінням буксируванням причепа)12020Управління дверима задньої правої12120Обігрівач сидінь спереду12210Управління подушками безпеки1237,5Обігрів зовнішніх дзеркал заднього огляду1247,5Ліхтарі габарити, стоп-сигнали з лівого борту машини1257,5Габарити, стоп-сигнали з правого борту машини12620Безключевая система управління12725Електропідйомники скла128—Резерв12920Очищувач лобового скла130—Резерв13115Очисник скла ззаду13215Стоп-сигнали13325Управління пасажирської дверима, реле, що керує системою блокування13420Система блокування дверних замків, керуючий блок електрообладнання водійських дверей13520Підсвітка при пересуванні днем13615Жиклери, насос омивача скла13710Динамік, який включає аварійне живлення від батареї13810Керуючий блок двигуном, педаль газу, АКПП13910Правий освітлювальний прилад дальнього світла14010Лівий освітлювальний прилад дальнього світла14110Електричний привід дзеркал заднього виду, ліхтар заднього ходу14215Правий освітлювальний прилад ближнього світла14315Лівий освітлювальний прилад ближнього світла

Інструкція по зняттю і заміні БЖ своїми руками

Заміна БЖ виконується рідко, затребувана заміна окремих запобіжників або реле, які можуть перегоріти. При неполадках з електрообладнанням, в першу чергу, перевіряються ПП і реле. Перегорілі елементи замінюються новими.

Інструменти і матеріали

Для заміни ПП не потрібно ніяких спеціальних інструментів, на кришці монтажного блоку знаходиться пінцет, з допомогою якого витягуються елементи. Якщо пінцет відсутня, можна виймати деталі руками.

Підбираючи запобіжники для заміни, слід звертати увагу на їх номінал. Встановлювати нові елементи потрібно з такими ж характеристиками. Якщо ПП не буде відповідати за номіналом, він перегорить і розмикати постійно ланцюг. У гіршому випадку, згорить електроприлад, що входить в мережу, або станеться спалах.

Можна встановлювати замість ПП перемички, це може вивести з ладу електрообладнання або навіть пожежі.

Етапи

Процес зняття і заміни ПП нескладний і відрізняється розташуванням БЖ.

Якщо він розташований під капотом, то виконуються наступні дії:

Для доступу до монтажного блоку, потрібно підняти капот. БЖ знаходиться праворуч від мотора і являє собою чорний пластиковий ящик невеликого розміру.

Кришка легко знімається за допомогою плоскої викрутки. Потрібно всього лише підчепити кришку з однією з сторін.

З внутрішньої сторони кришки є пінцет і схема розташування ПП.

З допомогою пінцета запобіжник виймається з гнізда. На його місце встановлюється новий елемент.

Далі закривається кришка блоку і капот.

Фотогалерея

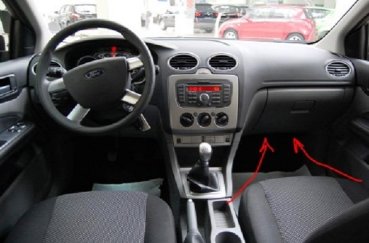

Фото 2. Розташування БЖ в салоні

Для заміни ПП в салонному БП необхідно виконати наступні кроки:

Спочатку демонтувати захисну полку. Для цього потрібно потягнути її вниз.

Потім потрібно відкрутити два фіксатора БЖ, повертаючи їх проти годинникової стрілки, і тягнемо його вниз.

Щоб було зручніше міняти ПП, блок можна трохи витягнути вперед і пересунути його на інші пази в кронштейнах, на яких він тримається.

Заміна ПП робиться аналогічно, як і в БП під капотом.

Якщо є бажання здійснити рестайлінг своїми руками, в монтажному блоці є вільні роз’єми.

Висновок

Плавкі запобіжники і реле призначені захищати електрообладнання від перепаду напруги. Кожен елемент відповідає за певну ділянку ланцюга. Тому якщо виникають проблеми, пов’язані з електронікою в бортовій мережі, діагностику слід починати з блоку запобіжників.

Замінити ПП зможе будь-який автоаматор. Найчастіше в автомобілі перегорає запобіжник прикурювача. Для вирішення проблеми достатньо знати, де знаходяться ПП на Форд Фокус 2, і проблем не буде з тим, як поміняти запобіжник прикурювача або бензонасоса.
