Схема розташування блоку запобіжників ВАЗ 2110 інжектор 8 і 16 клапанів: який БЖ за що відповідає

Часто причиною непрацюючих вузлів автомобіля є перегоревшее реле або запобіжник. Для відновлення працездатності потрібно знайти блок запобіжників ВАЗ 2110 і виконати заміну згорілих елементів. Стаття надає таку інформацію: які запобіжники за що відповідають, їх розташування, опис, наводиться інструкція по заміні.

Зміст

• 1 Місце розташування, призначення і електросхема
• 2 Фотогалерея
• 3 Інструкція по зняттю і заміні БЖ своїми руками
  • 3.1 Інструменти і матеріали
  • 3.2 Етапи
• 4 Висновок
• 5 Відео «Зняття і установка БЖ»
• * Коментарі та Відгуки

Місце розташування, призначення і електросхема

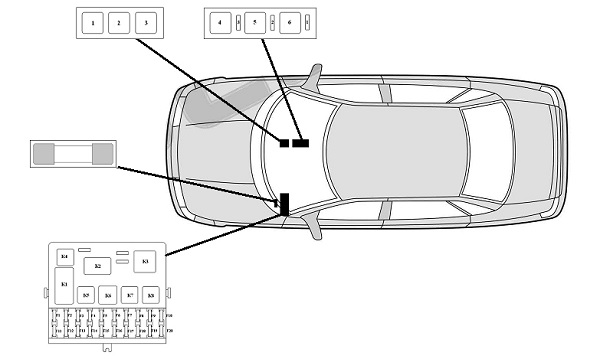

Основний монтажний БЖ ВАЗ 2110 інжектор 8 клапанів, як і інших Вазівських «Десяток», розташований трохи нижче рульового колеса, зліва. У ньому знаходяться основні запобіжники і реле. Для зручного доступу призначена спеціальна кнопка, що знаходиться поруч з регулятором фар. При її натисканні блок опускається вниз. Два додаткових БЖ знаходяться в центрі і справа консолі за дошкою приладів.

Зверху блоку реле комплектацією можуть бути передбачені запобіжники, які відповідають за включення додаткових пристроїв і приладів в електромережу.

Кожен елемент блоку захищає певні пристрої автомобіля від пошкодження внаслідок нестабільної роботи бортової мережі.

Електрична схема з’єднань

Колір і номери штекерів проводів

В основному БЖ знаходяться реле, кожне має своє призначення:

• К1 – контролює справність лампочок, встановлених на авто;
• К2 – відповідає за працездатність двірників вітрового скла;
• K3 – контролює роботу аварійки і повторювача;
• К4 і К5 – реле для двигуна з інжектором, що відповідають за включення в передніх фарах ближнього і далекого освещенния;
• К6 – запасне реле для заміни перегорілих;
• К7 – контролює обігрів скла ззаду.

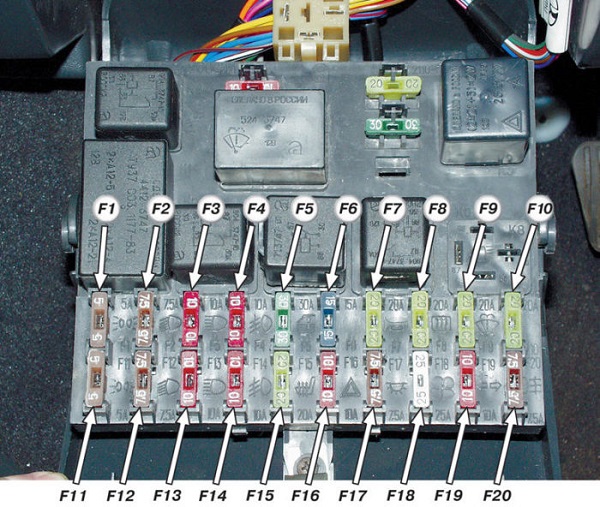

Під абревіатурою F1-F20 в схемах позначаються запобіжники. Вони захищають електроланцюг транспортного засобу. Кожен елемент розрахований на конкретне значення сили струму. Це потрібно враховувати при покупці нових елементів. Вийшов з ладу елемент замінюється новим або резервним (автор відео — IZO)))LENTA).

Ніколи не можна встановлювати перемичку замість плавкого запобіжника, це може негативно позначитися на роботі пов’язаного з ним пристрою і навіть вивести його з робочого стану.

У таблиці вказано призначення плавких елементів:

Запобіжник, позначення (сила струму, А)Захищається ділянку ланцюгаF1 (5)Лампи освітлення приладової панелі, ліхтаря номери, габаритного вогню, багажникаF2 (7,5)Лампа ближнього світла в лівій передній блок-фаріF3 (10)Лампа дальнього світла в лівій передній блок-фаріF4 (10)Права протитуманкаF5 (30)Электромоторчики підйомників для склаF6 (15)Переносна лампаF7 (20)Сигналка. Електромотор вентилятора охолоджуючої системи.F8 (20)Обігрів заднього склаF9 (20)Склоочисники вітрового скла і омивачі фар. Рециркуляційний клапан.F10 (20)Резервний елементF11(5)Габаритне світло праворучF12 (10)Лампочка ближнього світла в фарі з правого бокуF13 (10)Лампочка дальнього світла у фарі з правого боку, контролька включення лампочкиF14 (10)Ліва противотуманкиF15 (20)Блокування замку багажного відділення, обігрів водійського і пасажирського сидіньF16 (10)Контролює аварійну сигналізацію і поворотникиF17 (7,5)Лампи підсвічування індивідуальної, освітлення салону та ін. Регулювання маршрутного комп’ютера, годинF18 (25)Прикурювач, подає струм на контролери опалювальної системи, освітлення бардачкаF19 (10)Контроль справності габаритів, ламп стопів, заднього ходу, обмотки котушки збудження генератора, блокування замка дверей, комбінації приладівF20 (75)Задні противотуманки

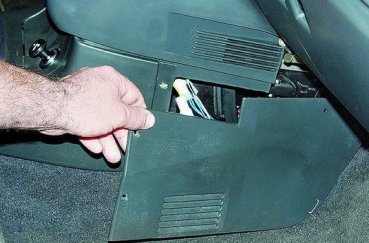

Щоб дістатися до додаткового блоку, розташованого по центру приладової панелі, з правого боку потрібно відкрутити шурупи на панелі і демонтувати пластикову захисну кришку. В ньому знаходиться 6 реле-запобіжників з однаковою силою струму – 15А.

Елементи додаткового БЖ відповідають за

• 1 — контролер системи запалювання;
• 2 — ДМРВ, регулятор кисню, вимірювач швидкості транспортного засобу;
• 3 — подачу пального в насос, форсунки;
• 4 — вентилятор охолоджує силовий агрегат;
• 5 — бензонасос;
• 6 — систему запалювання.

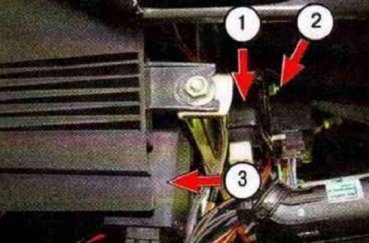

Існує ще третя панель запобіжників на ВАЗ 2110. На ній знаходиться три реле. Одне пов’язане з контролем роботи іммобілайзера. Друге служить для забезпечення працездатності додаткового освітлення, наприклад, у ньому може знаходитися запобіжник противотуманок, якщо він відсутній в основному блоці. Третє — реле центрального замку.

Фотогалерея

Інструкція по зняттю і заміні БЖ своїми руками

Якщо виникла необхідність у заміні БЖ, то операція складається з 2-х етапів: зняття старого блоку і встановлення нового.

Інструменти і матеріали

Для проведення операції буде потрібно набір інструментів, новий БЖ і знання, де розташований старий. Ціна нового блоку запобіжників дозволяє придбати БП і встановити його самостійно.

Етапи

Процедура заміни складається з послідовності дій:

Спочатку слід відключити живлення автомобіля, знявши негативну клему з акумуляторної батареї.

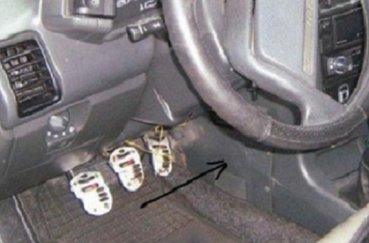

Далі знаходимо БЖ зліва від рульової колонки. Натиснувши на вбудовану кнопку, опускаємо кришку разом з блоком, що знаходяться на ній.

За допомогою хрестоподібної викрутки викручуємо саморіз, що утримує засувку, і знімаємо її.

Далі виймаємо БП з кришки і перевертаємо його.

Від’єднати штекер з проводами від БЖ, демонтуємо пристрій.

Потім беремо новий БЖ, приєднуємо до нього колодку проводів і монтуємо на штатне місце.

Прикручуємо скобою і закриваємо кришку.

В останню чергу підключаємо мінусову клему на АКБ.

Висновок

При виході з ладу будь-якої системи або вузла машини, потрібно перевірити на справність відповідний запобіжник або реле. Якщо елемент перегорів, його потрібно замінити. Для цього потрібно знати, як розібрати БП і де саме знаходиться згорілий елемент.

Спочатку потрібно знайти БЖ, часто званий чорним ящиком, і натиснути на кнопку, щоб його відкрити. В середині знаходиться спеціальний пінцет для вилучення запобіжників з гнізда. Далі знаходимо згорілий елемент, наприклад, запобіжник прикурювача під позначенням F18. Користуючись пінцетом, витягуємо вийшов з ладу елемент і встановлюємо на його місце новий. Аналогічно, знаючи, де знаходиться запобіжник на бензонасос, легко виконати їх заміну.
