Кожна машина оснащується електричним обладнанням, будь то споживачі напруги або його джерела. Все використовуються девайси, а також електроланцюга, що з’єднують їх, відзначаються на електросхемі. Як самостійно розшифрувати умовні позначення в електричних схемах, для чого це потрібно і які компоненти включає в себе обладнання? Про це ми розповімо нижче.
Зміст
- 1 Що являють собою автомобільні електросхеми?
- 2 Які можливості відкриваються перед автовласником, що розбирається в схемах?
- 3 Як влаштовано електрообладнання будь-якого автомобіля?
- 4 Основні аспекти правильного читання електросхеми обладнання
- 4.1 Фотогалерея «Позначення електросхем»
- 5 Висновок
- 6 Відео «Як самостійно виявити неполадки в роботі електрики?»
- * Коментарі та Відгуки
Що являють собою автомобільні електросхеми?
Які девайси і елементи включає система електропроводки та електрообладнання автомобіля? Принципова електросхема являє собою візуальні зображення, де вказуються всі без винятку піктограми використовуються компонентів. Всі девайси знаходяться в конкретному порядку на схемі, а один з одним, вони можуть бути з’єднані як послідовним, так і паралельним чином. Треба враховувати, що сама схема електро легкового або вантажного автомобіля за фактом не показує реального розташування обладнання. Вона тільки показує, як всі споживачі та джерела енергії пов’язані.
Незалежно від машини, схема включає в себе наступні компоненти:
- обладнання системи живлення, що застосовується для утворення напруги;
- девайси, які використовуються для перетворення енергії;
- крім того, мережа також включає компоненти, що використовуються для передачі струму, тобто провідники.
Які можливості відкриваються перед автовласником, що розбирається в схемах?
У автосхеме електрики повинен розбиратися кожен власник машин, так як при появі несправностей у роботі устаткування можна буде самому розібратися з поломкою. Природно, якщо відбулися більш складні проблеми в роботі мережі та обладнання, то виявити їх самостійно без досвіду навряд чи вийде. Особливо, якщо врахувати, що в сучасних авто використовуються більш складні схеми, що пов’язано з застосуванням більшої кількості всіляких девайсів.
Також необхідність розбиратися в роботі тієї чи іншої схеми для авто може виникнути у тих власників машин, які бажають внести корективи в роботу системи. Наприклад, якщо ви плануєте провести вдосконалення і тюнінг транспортного засобу, це не обов’язково передбачає використання модернізованих обважень або бамперів. Якщо тюнінгується салон, автовласник може встановити нову аудіосистему або кондер, в такому випадку без внесення правок не обійтися. Крім цього, розуміти роботу схеми потрібно і в разі, якщо ви вирішите самостійно встановити протиугінну установку.
Вміти розбиратися в схемі повинні і ті автолюбителі, які періодично користуються причепом, оскільки часто наші співвітчизники стикаються з проблемою підключення. Так чи інакше, якщо ви хочете встановити додаткові пристрої і додати їх систему, то розбиратися в електросхемі просто необхідно.
Як влаштовано електрообладнання будь-якого автомобіля?

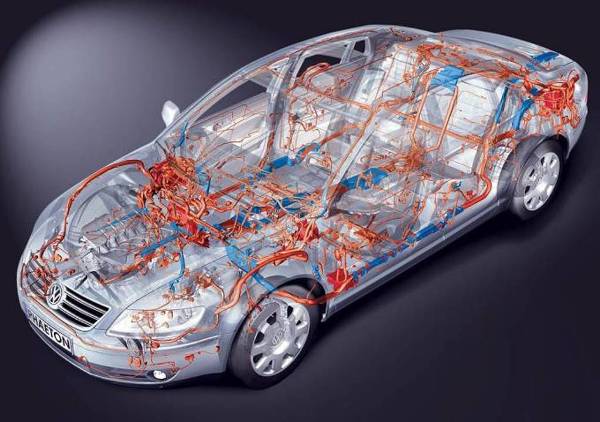

Як сказано вище, будь-яка бортова мережа включає в себе джерела енергії, споживачі, провідники, а також компоненти управління. До джерел енергії відносяться акумулятор авто, а також генераторний вузол. Призначення АКБ полягає в харчуванні струмом усіх споживачів при відключеному двигуні, його запуску а також при функціонуванні силового агрегату на знижених обертах. Але основним джерелом енергії все ж вважається генераторний вузол, що дозволяє забезпечити живлення всього обладнання і відновлення заряду АКБ. Потрібно враховувати, що ємність АКБ, а також потужність генераторного пристрою повинні повністю відповідати технічним параметрам споживачів напруги, це потрібно для підтримки балансу енергії.
Що стосується споживачів, то всі вони діляться на кілька груп:
Також будь-яка система проводки передбачає використання і компонентів управління. З їх допомогою забезпечується злагоджена робота джерел енергії, а також її споживачів. У списку компонентів управління входять монтажні блоки із запобіжними пристроями і реле, керуючі модуля. Ці пристрої зазвичай розташовуються децентралізованим чином. В сучасних транспортних засобах більшість опцій, які повинні виконувати реле, покладаються на керуючі модулі, тобто блоки управління. Також у багатьох авто сьогодні застосовуються мультикомплексные системи, зокрема, шини даних, які з’єднують електронні блоки.
Основні аспекти правильного читання електросхеми обладнання
Отже, як читати автомобільні схеми і що потрібно знати про їх розшифровці? Як ви вже зрозуміли, що без знань про розшифровці ви не зможете виконати ремонт проводки і устаткування при необхідності. Детальна схема до конкретної моделі авто повинна бути відзначена в сервісному мануалі до машини. Подивившись на неї, ви зможете побачити десятки різноманітних позначень електрообладнання, які з’єднані лініями. Кожна з цих ліній має певний колір — це колір проводів в системі проводки (відео знято каналом MR.BORODA).
У більш сучасних автомобілях використовуються складні схеми, оскільки такі транспортні засоби оснащуються великою кількістю обладнання і пристроїв. У таких электросхемах провідники можуть бути вказані відрізками або з розривами.
Які аспекти для розшифровки електросхеми машини слід враховувати:
Фотогалерея «Позначення електросхем»
Висновок
Як правило, разом із сервісним мануалом користувача додається спеціальна таблиця, за допомогою якої ви зможете оптимально розшифрувати ті чи інші компоненти електромережі. У тих автовласників, які раніше ніколи не стикалися з необхідністю розшифровки, можуть виникнути складності при виконанні цього завдання. Потрібно бути більш уважним, щоб точно розшифрувати всі складові компоненти. Безпосередньо принцип розшифровки аналогічний не залежно від того, про яку машину йде мова — про іномарку або авто вітчизняного виробництва.
