USB-накопичувач або флеш-карта пам’яті на сьогоднішній день є одним з найпоширеніших носіїв інформації, які використовуються автолюбителями. Все тому, що практично всі сучасні пристрої оснащуються USB-виходами, а флешка — це найпростіший спосіб перекинути музику для відтворення в аудіосистемі. Але як бути, якщо в аудіосистемі відсутня цей вихід? У цій статті ми розповімо, як самостійно виготовити USB-адаптер для штатних магнітол.

Зміст

1 Покрокове керівництво по виготовленню USB-входу в автомагнітолі
- 1.1 Підготовка
- 1.2 Етапи
- 1.3 Фотогалерея «Установка USB»
- 1.4 Ціна питання
2 Відео «Особливості установки і наочна інструкція»
* Коментарі та Відгуки

Покрокове керівництво по виготовленню USB-входу в автомагнітолі

USB-вихід є практично на кожній китайській магнітолі. Але як бути автовласнику, у якого в машині встановлена якісна аудіосистема і який не хоче її міняти тільки заради одного входу? Завжди можна спробувати зробити самостійно роз’єм для підключення флешки. Докладніше про те, як правильно впаяти такий адаптер і що для цього потрібно, ви дізнаєтеся нижче.

Підготовка

Отже, перш ніж приступити до процесу встановлення та підключення, необхідно оцінити свої сили. Якщо у вас є досвід в роботі з електронікою і ви вмієте користуватися паяльником, то ця процедура займе у вас мінімум часу.

Перед тим, як приступити до роботи, необхідно придбати МР3-плеєр, який може зчитувати інформацію з накопичувачів пам’яті, при цьому важливо, щоб пристрій був оснащений виходом для навушників. Це важливо, оскільки це дозволить знімати аудіосигнал. Як варіант, можна використовувати FM-трансмітер, якщо в ньому є відповідний вихід, його основне достоїнство полягає в наявності пульта управління, які є практично в кожній моделі (автор відео — oleg ko).

Етапи

Коли перехідник з відповідним виходом буде у вас на руках, можна зайнятися процесом модернізації автомагнітоли.

Процедура складається з наступних етапів:

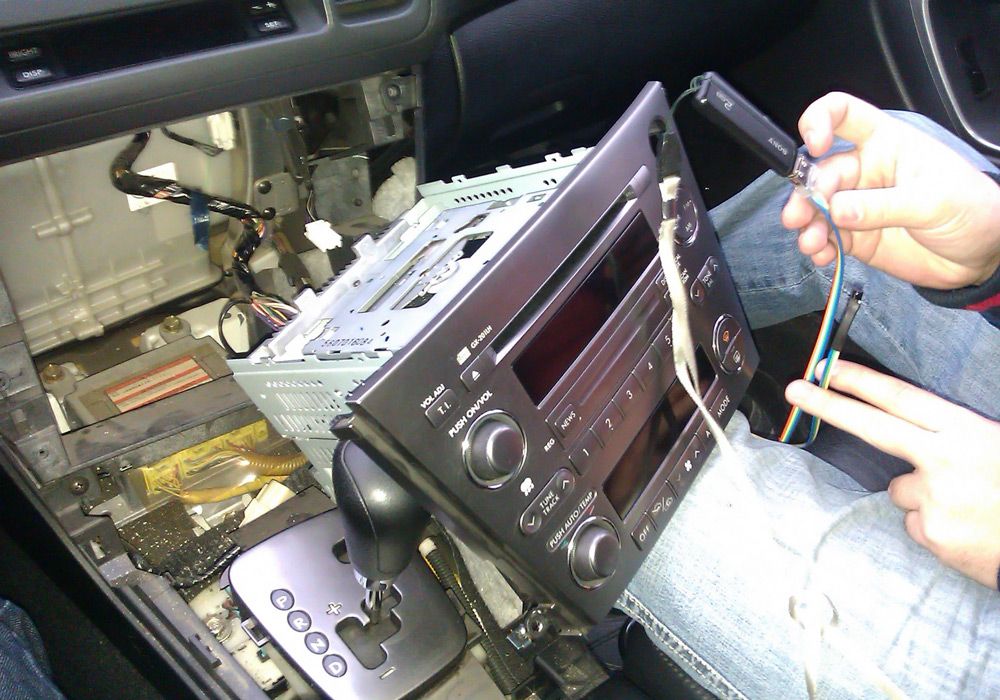

Для початку слід витягнути магнітолу з центральної консолі. Демонтуйте її за допомогою спеціальних металевих ключів, якщо вони у вас є, або скористайтеся викруткою. Коли головний пристрій буде демонтовано, його необхідно буде розібрати, для цього в першу чергу потрібно розібрати корпус. Відкрутіть всі необхідні болти кріплення корпусу, після чого вийміть з нього CD-привід або касетний механізм. Процедура демонтажу може відрізнятися в залежності від авто, але в цілому в цьому немає нічого складного.

Далі, потрібно підпаяти плюсовій кабель живлення від плеєра до контактів магнітоли. При активації в системі повинно утворитися напруга 9 або 12 вольт.

Щоб плеєр міг оптимально працювати, у схему необхідно додати перетворювач напруги, причому він повинен бути з 12 на 5 вольт. Якщо ви використовуєте трансмітер, то це пристрій оснащений вбудованим перетворювачем.

Щоб підключити звук, вам потрібно екранований кабель, він з’єднується з виходом плеєра через AUX роз’єм аудіосистеми. У тому випадку, якщо проводка такого у вас немає, вам треба буде знайти на схемі попередній підсилювач. До цього елемент підводиться проводок, який вам знадобиться для виконання цього завдання.

Після цього на мікропроцесорі необхідно знайти вихід сигналу. За допомогою паяльника слід отпаять конденсаторні елементи, а замість них подати імпульс з вашого плеєра або трансмітера.

Далі, виробляється установка схеми плеєра в систему. Робити це потрібно максимально акуратно, оскільки є ймовірність спровокувати коротке замикання.

Фізичний вхід для флешки можна спорудити на центральній консолі, для цього необхідно просто вирізати отвір необхідних розмірів. Також його можна спорудити на тому місці, де був касетний привід.

Кнопки, якими буде здійснення управління аудіосистемою, необхідно вивести на передню панель. Після цього вам потрібно просто зібрати аудіосистему в корпус, а потім встановити її назад в центральну консоль. Після того, як все буде зібрано, перевірте працездатність пристрою і якість звучання. Якщо ви все зробили правильно, то якість звуку буде прийнятним.

Перш ніж приступити до виконання цієї задачі, оцініть свої сили. Адже якщо в процесі перепаювання елементів будуть допущені помилки, це може привести до непрацездатності системи або до її некоректного функціонування. Помилки, які ви допустите в ході роботи, виправити, найімовірніше, не вийде.

Фотогалерея «Установка USB»

Ціна питання

Вартість реалізації цього завдання не особливо висока. Як ми вже сказали вище, для виконання цього процесу вам потрібно МП-3 плеєр або трансмітер або модулятор. Якість звуку, що видається магнітолою, буде залежати від встановленого в ній підсилювача, тому плеєр не обов’язково купувати дорогий. На сьогоднішній день такі плеєри коштують від 200 рублів і дорожче. Що стосується модуляторів, то середня їх вартість становить близько 500 рублів.
