Багато автовласників, зокрема, шанувальники якісного звуку, змінюють штатні аудіосистеми на більш ефективні та якісні автомагнітоли. Це пов’язано з більш високою функціональністю магнітол, які сьогодні ринок пропонує споживачам автомобільної електроніки. Як підключити магнітолу в машині і які нюанси при цьому слід враховувати — докладніше читайте нижче.
Зміст
- 1 Роз’єми та їх маркування
- 1.1 Фотогалерея «Схеми підключення»
- 2 Можливі розширення
- 3 Живлення
- 4 Монтаж автомагнітоли
- 5 Відео «Інструкція по підключенню аудіосистеми»
- * Коментарі та Відгуки
Роз’єми та їх маркування

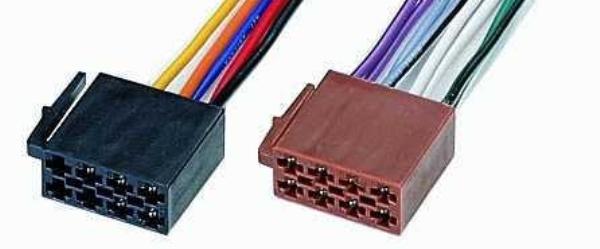

При покупці нової магнітоли у багатьох в комплекті йде перехідник під євророз’єм.

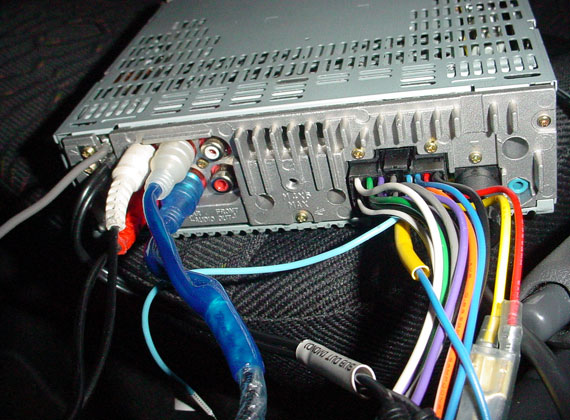

Перед тим, як підключити магнітолу в машині в домашніх умовах, необхідно розібратися з роз’ємами, а також квітами проводів. Потрібно розуміти, що ви будете працювати з 12-вольтової мережею, а не 220, якщо під’єднання електричних елементів буде неправильне, це вплине на якість звуку в цілому. Якщо ви не знаєте, як зробити лінійний вихід, які використовуються шлейфи для автомагнітол, то для початку розберемо теорію. На сьогоднішній день більшість аудіосистем оснащуються двома стандартними роз’ємами ISO, кожен з штекерів — восьмиконтактний.
Один з цих штекерів призначений для споживання струму в амперах, відповідно, до нього підключається силовий вихід А. Другий штекер У використовується для підключення динаміків, як правило, до нього підключаються чорні дроти. Скільки ампер споживає так чи інша система — залежить від самої автомагнітоли, цей параметр повинен бути вказаний на упаковці. В залежності від конструктивних особливостей транспортного засобу, машина може бути оснащена іншими типами роз’ємів.
Але в більшості випадків такі компоненти відзначаються за одним принципом, так що для вирішення проблеми можна використати один з варіантів:
Що стосується безпосередньо роз’ємів, то штекер А являє собою вихід, який споживає струм в амперах і використовується для організації харчування та установки антени.
Незважаючи на те, що цей вихід оснащується вісьмома контактами, за фактом функціонують в ньому тільки чотири:
При необхідності харчування можна організувати через тумблер, в обхід замку запалювання. Але цей варіант не дуже підходить, оскільки для кожної активації і відключення аудіосистеми автовласнику доведеться активувати або вимкнути тумблер. Основний недолік такого способу — є ймовірність того, що водій забуде вимкнути тумблер, відповідно, це призведе до розряду АКБ.
Що стосується штекера В, то він використовується для підключення периферійних девайсів, зокрема, динаміків. Оскільки більшість автомобільних магнітол, які сьогодні є у продажу, розраховані на підключення до системи чотирьох колонок, роз’єм оснащений 8 контактів. Приміром, контакти В1 і В1 з’єднуються з заднім правим динаміків, причому перший — це позитивний контакт, а другий — негативний.
Фотогалерея «Схеми підключення»
2. Схема підключення сабвуфера в автомобілі
3. Схема розташування магнітоли, динаміків, саба і підсилювача в авто
Можливі розширення
Схема підключення автомагнітоли повинна йти в комплекті до аудіосистеми, але однієї тільки схеми недостатньо для правильної установки девайса. Також потрібно враховувати і можливі розширення, що дозволяють забезпечити додаткові функції аудіосистеми.
Розширення можуть бути різними:
Харчування
Живлення магнітоли може бути організовано двома способами. Можливе підключення магнітоли через замок запалювання або безпосередньо до акумулятора. В якості живлення використовуються два дроти, причому на кожному з них є спеціальна вставка, що дозволяє захистити акустику. Якщо ви вирішили підключити магнітолу через замок запалювання, а в процесі роботи в пристрої виникли неполадки, то скоріше за все, дозволить вирішити проблему монтаж додаткового конденсатора. Використовуючи конденсатор, ви зможете стабілізувати харчування головного пристрою.
Монтаж автомагнітоли
Отже, як підключити автомагнітолу своїми руками? Зрозуміло, в першу чергу повинна бути вивчена схема підключення магнітоли, без цього нікуди. Аудіосистема може мати певні особливості, які зазвичай спостерігаються на схемі. Крім того, в комплекті може йти інструкція по установці. Перш ніж приступити до виконання завдання, необхідно упевнитися в тому, що в наявності є всі компоненти і кріплення, необхідні для правильної установки (автор відео — канал Автоелектрика ВЧ).
Як правильно підключити магнітолу:
