Підключити своїми руками блок живлення для автомагнітоли — актуальне завдання для багатьох сучасних споживачів. Використання комп’ютерного БЖ дає можливість живити автомобільну аудіосистему від побутової розетки на 220 вольт. Докладніше про цьому процесі, а також його нюансах ви зможете дізнатися з цього матеріалу.
Зміст
1 Параметри вибору підходящого блоку живлення
2 Можна виготовити БП на 12в самому?
2.1 Фотогалерея «Самостійне виготовлення БЖ»
3 Покрокова інструкція по підключенню
3.1 Що потрібно?
3.2 Алгоритм дій
4 Рекомендації експертів
5 Відео «Наочний посібник по підключенню БЖ»
* Коментарі та Відгуки
Параметри вибору підходящого блоку живлення
Перед тим, як підключити блок живлення комп’ютера до мережі на 220 вольт, необхідно зрозуміти, який конкретно БЖ потрібен. Щоб облаштувати таку схему підключення, підійде джерело формату АТ або АТХ. Зрозуміло, що використовується блок живлення повинен бути повністю працездатним, інакше підключити аудіосистему до побутової мережі не вийде.
Знайти такий БП сьогодні не проблема:
такі пристрої є в кожному персональному комп’ютері, можна витягти звідти;
на будь-якому радіоринку або в тематичному магазині продаються старі БЖ, купити пристрій можна фактично за копійки;
можна знайти несправний і самостійно відремонтувати його, зрозуміло, якщо у вас є досвід і знання;
знову ж таки, якщо у вас є досвід в радіоелектроніці, то можна спорудити БЖ самостійно.
Якщо ви не знаєте, який з двох варіантів — АТ або АТХ — вибрати, то враховуйте, що відмінності між ними такі:
Як правило, в пристроях АТ відсутній вихідна напруга, зокрема, мається на увазі черговий джерело на 5 вольт. Коли пристрій підключається до мережі, на його виходи відразу ж надходить 12-вольтное напруга по жовтому кабелю, 5-вольтное — по червоному. Два негативних контакту — на 12 і 5 вольт — подаються на два чорних дроти.
Що стосується АТХ, то в даному випадку використовується черговий джерело напруги на 5 вольт, який буде функціонувати постійно, коли девайс підключений до побутової мережі. Але параметр вихідного напруги в ньому з’являтися не буде до того моменту, поки не замкнутися чорний і зелений контакти, розташовані на основному штекері. Якщо на цих контактах не буде перемички, то на виході відразу ж утворюється напруга після того, як пристрій підключається до мережі 220 вольт.
Для реалізації цього завдання вам буде потрібно БМ, робоче значення потужності якого складе не менше 300 Ват, допускається 350 Вт. Необхідно, щоб цей БЖ видавав постійний струм величиною не менше 12 ампер по 12-вольтової лінії (автор відео — канал Stason22).
Можна виготовити БП на 12в самому?
Можна спорудити блок живлення 12в — 220в своїми руками? Зробити такий девайс можна, але цей процес вимагає певних навичок і досвіду, тому будьте уважні при виконанні цього завдання. Для виготовлення вам зажадає трансформаторний вузол на 12 вольт, а також чотири діода з конденсаторним пристроєм на 470 мкф 25 вольт. Діодні елементи можна використовувати будь-які оскільки величина напруги буде невисокою. Що стосується конденсаторного пристрою, то потрібно буде щонайменше на 25 вольт, оскільки в кінцевому підсумку на виході він буде видавати покладені 12 вольт.
Як зробити БЖ своїми руками:
На діодних елементах є полярність, власне, як і на конденсаторном пристрої. Якщо на контакті ви побачили позначку у вигляді смужки, то це позитивний висновок, якщо ж смужка відсутня, то висновок негативний. Візьміть два діодних елемента і підключіть і між собою за схемою плюс-мінус, з другою парою поступите так само. Самі елементи можна спаяти, або просто скрутити. Ми продемонструємо найбільш простий спосіб виготовлення — якщо є необхідність, можна спорудити девайс на платі або в корпусі.
Після цього вам буде потрібно дві спайки або скрутки з діодів з’єднати один з одним. При підключенні позитивний висновок на одній із спайок необхідно з’єднати з позитивним висновком на інший спайці. Аналогічним чином вчините з негативними контактами — мінус однієї спайки приєднується за мінусом іншого. Так ви зробили діодний міст.
Потім вам треба буде підключити виведення з трансформаторного пристрою до сооруженному диодному мосту. Один контакт від пристрою слід під’єднати до контакту плюс-мінус на мосту, другий контакт підключається аналогічно до такого ж висновку. На даному етапі контакти плюс-плюс, а також мінус-мінус ще вільні.
Коли ці дії будуть виконані, вам потрібно конденсатор, на якому також є полярність. Як правило, на таких пристроях зазначається тільки негативний контакт, відповідно, той висновок, що не відзначений, буде позитивним. Конденсаторний елемент слід підключити до діодам. До позитивного контакту конденсатора підключається висновок плюс-плюс діодів, а до негативного потрібно підключити мінус-мінус діодів.
Далі, вам потрібно два провідника, бажано, щоб вони мали різні кольори — один з них підключається до позитивного висновку, а інша — до негативного. Наприклад, на фото ми використовувалися червоний провідник для з’єднання з позитивним висновком (плюс-плюс) на діодному мосту, а синій — з негативним, тобто мінус-мінус. На позитивному виході є плюс від конденсаторного пристрою, а на негативному — його мінус.
На цьому процедуру складання можна вважати завершеною. Тепер вам залишається тільки виміряти величину напруги. Якщо робочий параметр складе 16.3 вольт, то переживати не варто, оскільки це нормальна величина для напруги БЖ, що працює вхолосту. Коли на блок буде надана навантаження, він буде видавати 12 вольт.
Фотогалерея «Самостійне виготовлення БЖ»
2. Підключення діодного моста до трансформаторної обмотки 3. Підключення конденсатора до утвореної ланцюга 4. На завершальному етапі підключаються дроти
Покрокова інструкція по підключенню

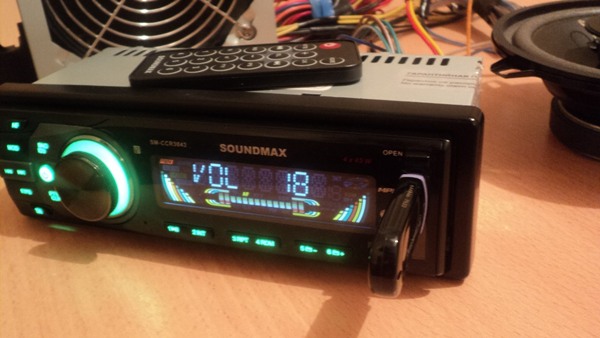

Для підключення до магнітоли будемо використовувати готовий комп’ютерний блок, а не саморобний, перед експлуатацією слід провести діагностику його працездатності. Сам БЖ слід витягти з металевого корпусу і очистити від забруднень, окремо перевірте друковану плату, переконайтеся в тому, що контакти в ній цілі. Якщо на платі є дефекти, то їх треба буде видалити. Також уважно огляньте конденсатори на вихідних випрямлячах — вони не повинні бути роздутими, також на них не повинно бути розривів зарубки. При необхідності конденсаторні елементи підлягають заміні шляхом перепаювання.
Що потрібно?
Для правильного підключення автомобільної магнітоли до БЖ вам будуть потрібні наступні пристрої та матеріали:
безпосередньо сам БЖ від комп’ютера;
аудіосистема від машини;
провідники необхідного перерізу;
також для перевірки працездатності вам знадобляться автомобільні динаміки або колонки від звичайної побутової магнітоли.
Фахівці рекомендують використовувати якісні динаміки, оскільки сам девайс обладнаний чотириканальним виходом. Це дозволяє підключити два передніх і два задніх колонки. Вибираючи колонки слід оцінити їх параметр опору — як правило, для автомобільної аудіосистеми використовуються динаміки, в яких значення опору становить 4 Ом. Якщо ви думаєте, що вибравши динаміки з опором 8 Ом, вони буду працювати голосніше, то ви помиляєтеся (відео знято каналом Упаковано в Китаї).
Алгоритм дій
Отже, для підключення автомагнітоли до БЖ для підключення до мережі 220 вольт потрібно зробити наступне:
Для початку вам потрібно буде відрізати вихід Din, через нього аудіосистема підключається до бортової мережі транспортного засобу. Після цього треба буде зачистити все використовуються провідники.
Потім підключається сама аудіосистема, для цієї мети оптимальніше всього використовувати штекер для підключення жорсткого диска ПК. Зокрема, мова йде про широких чотирьохконтактні проводах — червоному, жовтому і двох чорних контактах.
Сам штекер треба відрізати, а контакти провідників підпаяти до контактів аудіосистеми. Для повноцінної експлуатації блоку живлення треба буде також зробити відповідний перехідник. Для виготовлення провідника треба буде жовтий контакт підпаяти до червоного плюса на самій автомагнітоли. А потім негативний чорний вихід від магнітоли треба буде підпаяти до будь-якого чорного від використовуваного блоку живлення.
Для того щоб БП можна було запустити без материнської плати, вам також потрібно буде використовувати роз’єм, за допомогою якого він живить материнку. До цього штекеру підключається багато проводів, серед яких є виходи чорного і зеленого кольору. Вам потрібні саме вони, оскільки ці контакти контролюють запуск пристрою. Для того щоб забезпечити заземлення, потрібно буде замкнути ці два контакти між собою.
Після того, як БЖ буде запущений, на всі провідники надійде напругу — якщо розімкнути контакти, то харчування перестане подаватися на пристроєм. Тобто так ви зробили щось на кшталт перемички для відключення.
У тому випадку, якщо у вашому БЖ використовується перемикач, то саму перемичку можна не знімати, але тоді вам треба буде запаяти контакти зеленого і чорного кольорів. Сам перемикач в даному випадку буде використовуватися для активації і деактивації харчування.
Коли всі ці кроки будуть виконані, вам треба буде спорудити акустичну системи з підготовлених раніше динаміків. Такі колонки (якщо ви використовуєте автомобільні) зазвичай мають невелику вагу, їх можна встановити в дерев’яний короб, попередньо спорудивши в ньому отвори. Як варіант, для корпусу можна використовувати міцний картон. Після того, як колонки будуть встановлені всередину, потрібно буде підключити динамік до самої аудіосистеми.
Після того, як всі динаміки будуть підключені, можна спробувати включити отриману систему в побутову мережу і перевірити її працездатність. Якщо магнітола не працює або працює некоректно (слабка гучність, шуми в динаміках), то потрібно перевірити якість з’єднання усіх контактів, перевірити місця пайки (відео опубліковано каналом Opck prod).
Рекомендації експертів
Що необхідно враховувати при виконанні цього завдання:
Бажано використовувати готовий і працездатний БП, а не займатися його самостійним виготовленням. Зрозуміло, якщо ви розумієте, як зробити блок живлення, то можна спорудити його самостійно. Але практика показує, що саморобні пристрої зазвичай менш потужні. Тим більше, що займаючись самостійним виготовленням, необхідно обов’язково переконатися в тому, що ви використовуєте робочий трансформаторне пристрій і діоди. Впевнитися в цьому на початковому етапі.
Перед тим, як зайнятися підключенням, обов’язково перевірити плату блоку, а також конденсатори на ньому. Конденсаторні елементи не повинні бути роздутими і пошкодженими, якщо ж це так, то їх потрібно буде перепаяти.
Слід чітко наведеної вище інструкції, щоб правильно спаяти всі елементи для підключення.
Важливо, щоб використовувані динаміки були робочими. Буває таке, що аудіосистема працює з перешкодами і шумами, а автовласник думаючи, що причина в допущених помилках при складанні, починає перевіряти і ремонтувати блок живлення. При цьому непрацездатними є саме динаміки. Якщо при підключенні проводів від колонок ви допустите помилки, динаміки також будуть працювати з перешкодами.
2. Підключення діодного моста до трансформаторної обмотки

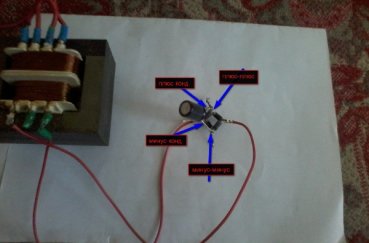

3. Підключення конденсатора до утвореної ланцюга
4. На завершальному етапі підключаються дроти
