Денні ходові вогні у багатьох країнах сьогодні є обов’язковою оптикою, яка повинна бути включеною в денний час доби. З-за цього багато автовласників зіткнулися з необхідністю покупки і установки ДХО в свої авто. Але знайшлися і ті, хто вирішили зробити ДХО в штатні фари своїми руками. Детальніше про виготовлення і підключенні цього типу оптики ви зможете дізнатися з даного матеріалу.

Зміст

1 Правові норми в Росії та Україні
2 Інструкція по виготовленню
- 2.1 Інструменти і матеріали
- 2.2 Етапи
3 Схема установки ходових вогнів
- 3.1 Фотогалерея «Схеми для підключення»
4 Як підключити самостійно ДХО?
5 Відео «Варіант підключення ходових вогнів без використання реле»
* Коментарі та Відгуки

Правові норми в Росії та Україні

В принципі, спорудити денні ходові вогні своїми руками — не надто складна задача. Для цього вам будуть потрібні тільки рівні руки і мінімальні знання в області електроніки. Однак перед тим, як зробити ходові вогні для свого автомобіля, необхідно точно знати, що свідчить буква закону з цього приводу. В іншому випадку, ви можете зіткнутися з проблемою неправильної установки, що призведе до отримання штрафів і регулярним зупинок автосотрудниками поліції.

За законами Російської Федерації, ходові вогні на авто повинні бути включені в будь-якому випадку, незалежно від часу року і доби. Це правило було введено ще в 2011 році. Самі ДХО можуть використовуватися спільно з фарами ближнього світла, а також протитуманною оптикою. Але якщо підключити їх до наявної оптиці не представляється можливим, то їх можна встановити окремо від фар головного освітлення. Головне, щоб установка була здійснена з урахуванням всіх вимог і стандартів.

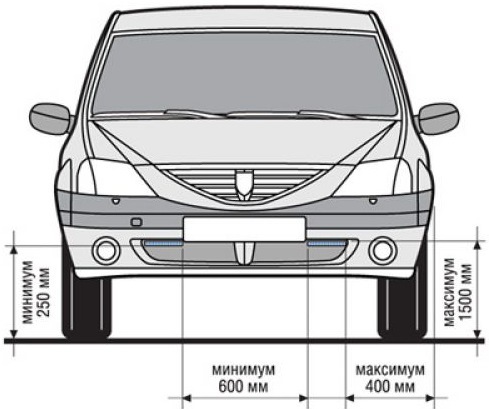

Норми по встановленню ходових вогнів

Що стосується українського законодавства, то в ПДР вказується, що ДХО в фари — це освітлювальні прилади.

Але на відміну від російського законодавства, в Україні необхідність включення денних ходових вогнів виникає в декількох випадках:

в період з 1 жовтня по 1 травня у будь-який час доби;
при русі в умовах зниженої видимості;
при їзді за межами населених пунктів.

Інструкція по виготовленню

Отже, якщо ви вирішили встановити ДХО в штатні фари своїми руками, то процес установки необов’язково довіряти фахівцям. Зрозуміло, якщо ви ніколи раніше не стикалися з подібним завданням, то краще довіритися кваліфікованого електрика. Нижче детально описано процес виготовлення ДХО своїми руками.

Інструменти і матеріали

В принципі, можна зробити ДХО з далекого світла, але ми розглянемо процес виготовлення на прикладі використання корпусу від противотуманок.

Отже, для виконання завдання вам буде потрібно наступне:

світлодіодна стрічка, необхідно віддати перевагу білого або блакитного кольору свічення, вам буде потрібно не більше одного метра;
протитуманки або корпус від таких фар;
алюмінієві пластини (автор відео — канал 2673Kostya).

Етапи

Отже, як виготовити денну ходову оптику для свого транспортного засобу:

В першу чергу, необхідно акуратно розібрати корпус протитуманних ліхтарів. При розбиранні буде максимально обережні, не можна допустити утворення тріщин і пошкоджень на корпусі. За допомогою будівельного або звичайного побутового фена потрібно буде розм’якшити шар герметика, який нанесений по периметру скла. При цьому безпосередньо скло потрібно буде акуратно від’єднати від корпусу, коли герметик буде розігрітий, для цього ви можете використовувати пінцет або тонку викрутку з плоским наконечником.
Деякі автолюбителі як тюнінгу тонують оптику, для цього може використовуватися тонувальна стрічка або спеціальне лакофарбове покриття. У будь-якому випадку, якщо ви хочете затонувати скло, то це потрібно зробити на даному етапі, після його зняття.

Далі, коли корпус від туманок буде окремо, потрібно буде відключити ланцюг, від’єднати планки кріплень, корпусу і безпосередньо сам розсіювач.

Тепер вам знадобляться алюмінієві пластини, які ви підготували. З них потрібно буде вирізати підкладки, які будуть використовуватися для самих світлодіодних компонентів. Зверніть увагу на те, що пластина повинна бути без пошкоджень, також на ній не повинні бути присутні сліди іржі. Використовуючи герметик, вам потрібно буде закріпити пластини корпусі самого розсіювача. Зробивши це, почекайте якийсь час, поки вони висохнуть.

Після виконання цих дій переходимо до наступного етапу. Тепер вам потрібно буде встановити світлодіодну стрічку на ці пластини. Переконайтеся в тому, що на стрічці є силіконова захист, це дозволить убезпечити ходові вогні при їх експлуатації в умовах вологості. У тому випадку, якщо ви хочете домогтися більш яскравого світіння оптики, то можна встановити поспіль кілька стрічок. Але врахуйте, що в даному випадку фари будуть більш помітними, оскільки вони не завжди виглядають естетично.

Для більш надійної фіксації стрічку слід посадити на герметик. Після цього проводиться пайка світлодіодних елементів.

Коли стрічка буде надійно зафіксована, проводиться складання фар. Вам необхідно встановити на корпус оптики, скла, які ви до цього демонтували. Для гарного кріплення використовуйте герметик, при цьому переконайтесь у тому, що він нанесений по всьому периметру фари. Якщо залишиться хоча б невеликий негерметичний відрізок, це призведе до того, що фари будуть пітніти.

Єдине, що вам залишається, це зробити розсіювач. В цьому випадку у вас є кілька варіантів — можна зробити фрезерування скла або ж вилити його з епоксидної смоли. При цьому останній варіант вважається більш доступним.

Схема установки ходових вогнів

Тепер перейдемо до схеми установки. Важливою вимогою при облаштуванні схеми є автоматичне включення оптики при активації запалення. По схемі включення ДХО має проводитися без використання додаткових компонентів управління — перемикачів. Тому вам не потрібно буде ставити додаткову кнопку керування в салоні авто. Для установки ДХО за даною схемою оптику слід підключити до запалення.

Фотогалерея «Схеми для підключення»

2. Та ж схема, більш наочно
3. Схема без використання реле

Як підключити самостійно ДХО?

Щоб підключити саморобні ДХО, виконайте наступні дії:

Для забезпечення активації оптики з запалюванням можна використовувати тиристори, при цьому сила струму в них повинна бути 0.3 ампера. Повинні використовуватися тиристори з опором 10 кОм, а їх потужність буде становити 0.25 вольт.

Від обмотки реле відключається нульовою контакт. У тому випадку, якщо у вашій машині є електросклопідйомники, то цей контакт буде відповідати за їх функціонування. Демонтований роз’єм потрібно добре заізолювати, щоб не допустити замикань в подальшому.

Потім здійснюється підключення контакту включення ВТФ до реле ДХО. Ця схема повинна бути вмонтована в реле, яке знаходиться в блоці.

Якщо в процесі підключення не були допущені помилки, то ходові вогні будуть активувати при включенні запалювання. Якщо щось не працює, то ще раз перевірте схему.

Відео «Варіант підключення ходових вогнів без використання реле»

На відео нижче представлений варіант схеми підключення ходових вогнів без використання реле (автор ролика — Артем Квантів).
