Повітряний сигнал на авто служить для привертання уваги учасників руху, особливо пішоходів. Якщо не задовольняє штатний сигнал, можна його замінити або поставити додатковий. У статті розглядається влаштування, принцип роботи сигнального пристрою, а також дається інструкція, як змайструвати повітряний сигнал для автомобіля 12 Вольт своїми руками.
Зміст
- 1 Пристрій і принцип роботи повітряного сигналу
- 1.1 Пневмонічні
- 1.2 Електромагнітні
- 2 Покрокова інструкція по виготовленню
- 2.1 Інструменти і матеріали
- 2.2 Етапи
- 3 Висновок
- 3.1 Ціна питання
- 4 Відео «Пневмонический клаксон своїми руками»
- * Коментарі та Відгуки
Пристрій і принцип роботи повітряного сигналу
Перші клаксони стали випускати в 1908 році. У перекладі з грецької слово клаксон означає «виття». Перші звукові сигнали представляли собою конструкцію, яка складалася з пластини з пружиною, закріпленої заклепкою посередині.
Зубчасте колесо, при обертанні стикалося з пружної пластини, і відтворювався специфічний звук. Щоб посилити звук і направити його в певну сторону, встановлювався рупор. Пізніше з’явився клаксон, в якому шестерня оберталася завдяки електриці.
Завдяки технічному прогресу сигнальні пристрої вдосконалилися. Сучасна система звукової сигналізації включає в себе звукові сигнали (один або кілька), вимикач, реле звукових сигналів і провід для з’єднання.
Клаксони підрозділяють:
- по пристрою: з рупором і без нього;
- за звучанням: тональні і шумові;
- за принципом дії: пневмонічні, електронні та електромагнітні.
Електроживлення сигнальні пристрої отримують від бортової мережі електрообладнання автомобіля.
Розглянемо конструкцію і принцип дії сигнальних пристроїв.
Пневмонічні
Принцип дії аналогічний «гуделкам», які встановлювалися на перших автомобілях і кінних возах. З компресора подається під тиском повітря, який рухається через спеціальну трубу, створюючи вібрації і змушуючи її видавати специфічні звуки. Такі пристрої досить дорогі незалежно від форми і конструкції виробу.
Пневматичні пристрої відрізняються потужністю сигналу і формою труб. Їх частотний діапазон створюється трубами різної тональності. Щоб забезпечити їх звучання, необхідно встановлювати компресор, який здатний забезпечити тиск не менше 6-10 атмосфер. Кількість ріжків може бути різний, від їх кількості залежить мелодійність сигналу. При установці пневматичного сигналу на автомобіль додатково потрібно встановлювати реле з програмою, яка буде керувати відкриттям і закриттям електромагнітних клапанів.

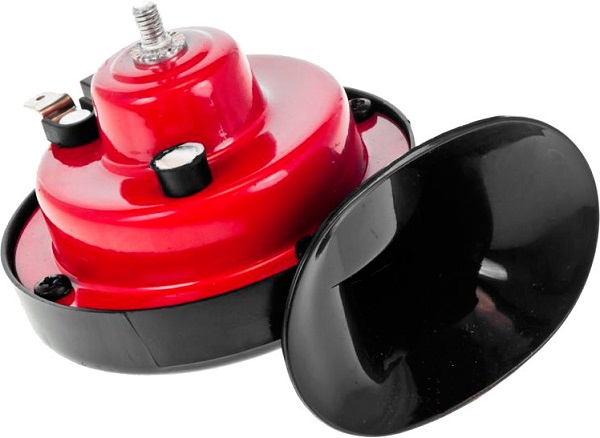

Електромагнітні
В основі цих пристроїв лежить електромагніт. Він приєднується до основної деталі сигналу – мембрані. Обмотка сердечника електромагніту через переривник з’єднана з акумулятором. З масою автомобіля клаксон з’єднується за допомогою кнопки. При натисканні водієм на сигнальну кнопку стрижень сердечника починає рухатися, змушує вібрувати мембрану. У підсумку, лунає потужний звук (автор відео — tora 18).
Клаксони електромагнітного типу розрізняються звуковим випромінювачем:
У конструкції електронних клаксонів використовуються генератор звуків і динамік.
Окремої уваги потребують VIP сигнали, які встановлюються на спецмашини. Їх часто називають «крякалками», так як видаваний ними звук нагадує крик качки. Хоча їх застосування заборонено, водії встановлюють «крякалки» на свої автомобілі.
На сучасних транспортних засобах часто сигналки використовуються парами. Один клаксон встановлюється з високої тональності, а другий – з низьким тоном. Разом вони виробляють красиві і сильні звуки.
Сигнальні пристрої використовуються в охоронних системах. У цьому випадку вони застосовуються як сторожа для охорони автотранспорту. Сигнал подається у разі спроби викрадення або несанкціонованого проникнення всередину машини. Управління сигналом здійснюється дистанційно з брелока.
Покрокова інструкція по виготовленню
Багатьох водіїв не влаштовує штатний сигнал, так як його часом погано чути при інтенсивному дорожньому русі. Тому автолюбителі встановлюють додаткові клаксони на свою машину. Можна купити готове пристрій, але це буде коштувати недешево. Можна встановити найпростішу «крякалку» своїми руками.
Інструменти і матеріали
Для виготовлення повітряного сигналу на легковий автомобіль своїми руками необхідно підготувати наступні інструменти і матеріали:
- корпус, в якому буде міститися пристрій;
- динамік для відтворення сигналу;
- набір інструментів;
- транзистори Кт 805 або Кт 819, другі краще, так як у них більше потужність;
- конденсатори;
- вимикач;
- мікросхему TDA 2005;
- резистори;
- світлодіоди, щоб збільшити навантаження;
- електронну сигнальну установку для велосипеда або несиметричний мультивібратор.
В якості джерела живлення використовується акумуляторна батарея, яка забезпечує напругу 12 В, достатню для живлення сигнального пристрою.
Етапи
Якщо для виготовлення крякалки використовувати несиметричний мультивібратор, то він збирається за наступною схемою:

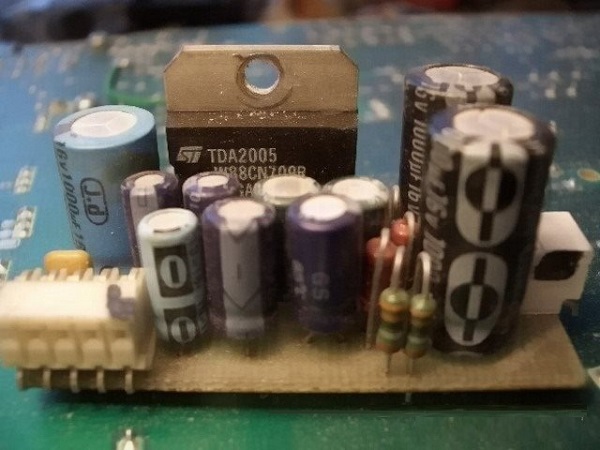

Харчування надходить на мультивібратор від АКБ автомобіля. Для збільшення потужності звуку, потрібно виготовити підсилювач. Для цього потрібно зібрати мостову схему, основу якої становить мікросхему TDA 2005.
Після того, як зібраний підсилювач, його разом з мультивибратором поміщають у металевий корпус, який розміщують на радіаторі з допомогою кріплення. Для відтворення звуку можна використовувати звичайну динамічну головку 25 гд або її аналог. Вона поміщається в підкапотний простір і підключається до виходу підсилювача. Для включення клаксона потрібно розмістити в зручному місці кнопку вимикача.
Для подачі сигналу, що імітує крякання, потрібно натиснути на кнопку. При натисканні кнопки в мультивібратор починає виробляти змінні імпульси, які і генерують звуки, що нагадують крякання качки. Підсилювач робить звук уривчастим і більш потужним. Для посилення гучності можна скористатися металевою трубою довжиною близько 20-30 см, помістивши в неї динамік. Повітряний сигнал, зібраний своїми руками, розміщений під капотом, буде видавати досить потужні звуки, які привернуть увагу учасників дорожнього руху.
Висновок
Звуковий сигнал на авто використовується з метою привернути увагу людини, впливаючи на орган слуху. Такий вплив може чинити на людину як позитивний, так і негативний вплив. Це залежить від використовуваного частотного діапазону, який сприймає людське вухо. Це необхідно враховувати, застосовуючи сигнал на транспортному засобі. У спеціальній апаратурі використовуються звуки, не дратують слух людини своєю тональністю, не створюють ефект несподіванки, який може налякати і викликати неадекватну реакцію.
Слід пам’ятати, що використання саморобного клаксона не дозволяється законодавством. За його використання може застосовуватися адмінстягнення у вигляді накладення штрафу.
Ціна питання
Саморобний повітряний сигнал обійдеться в 200-500 рублів, які будуть необхідні для купівлі потрібних деталей. Вартість готового сигнального пристрою залежить від конструкції і використання додаткових пристосувань.
