Сучасний ринок пропонує користувачам широкий вибір охоронних систем та сигналізації для автомобілів. Не так давно у продажу з’явилися GSM пристрої, які дозволяють відслідковувати активність у салоні машини і попереджати водія про можливе проникнення. Як працює така сигналізація за допомогою мобільного телефону, і можна її зробити своїми руками — детальна інформація з цього питання наведено нижче.
Зміст
1 Принцип роботи саморобної мобільної сигналізації на основі телефону
2.4 Як зробити безперебійне живлення GSM-сигналки?
2.5 Фотогалерея «Схеми для розробки»
2.6 Ціна питання
3 Відео «Наочний посібник з виготовлення саморобної GSM-сигналки»
* Коментарі та Відгуки
Принцип роботи саморобної мобільної сигналізації на основі телефону
Принцип роботи саморобного охоронного пристрою на основі стільникового телефону досить простий. Полягає він у сповіщенні власника транспортного засобу шляхом дзвінка на його мобільний телефон при проникненні в авто. Завдяки цьому автовласник може дізнатися про стан захисту машини, навіть якщо він буде перебувати в іншому місті або країні.
Якщо датчик фіксує порушення периметра охорони, на клавіатурі відбувається замикання на контактах однієї з клавіш. На цій кнопці, де будуть замикатися контакти, необхідно заздалегідь виставити номер для швидкого виклику, так система зателефонує на номер автовласника. Коли двері автомобіля відкриється, повинен спрацювати контролер, який відправить сигнал на мобільний.
Як зробити самостійно?
Незважаючи на те, що така система на перший погляд може здатися досить складною, зробити її своїми руками цілком можливо. Пропонуємо ознайомитися з докладною інструкцією по виготовленню.
Інструменти і матеріали
Перед тим, як приступити до початку виконання робіт, необхідно підготувати всі матеріали, зокрема:
Вам знадобиться мобільний телефон, ми розглянемо схему виготовлення на прикладі мобільного Нокіа 1100. На практиці цей телефон практично «не убиваемый», тому така модель відмінно підійде для виконання основної функції. Можна взяти й інший телефон, але важливо, щоб він був обладнаний механічною клавіатурою і мав функцію швидкого виклику. Сенсорні гаджети для цієї задачі не підійде.
Також потрібно гарнітура з мікрофоном, вона буде виконати функцію контролю стану звуку в салоні транспортного засобу.
Для виготовлення схеми нагоді паяльник з оловом і каніфоллю, також потрібні дроти для підключення.
Геркон або кнопковий контролер відкриття дверей.
Для забезпечення безперебійної роботи сигналки знадобиться акумуляторна батарея, її ємність повинна скласти 12 вольт або більше.
Етапи
Як зробити GSM-сигналізацію для авто:
В першу чергу ви повинні визначитися з тим, яку саме кнопку на підготовленому телефоні будете налаштовувати для швидкого набору. За допомогою меню вам треба налаштувати швидкий виклик і призначити на цю клавішу свій номер мобільного, щоб система могла в будь-який момент подзвонити на нього.
Після цього стільниковий девайс потрібно буде розібрати, від’єднати і прибрати в сторону корпус, демонтувати металеву основу з дисплеєм. Зробивши це, ви можете побачити схему, на яку нанесена плівка. У випадку з телефоном Нокіа 1100 плівка буде білою.
Потім акуратно, за допомогою канцелярського ножа, потрібно буде зробити два надрізи невеликих розмірів під кнопкою, яка буде використовуватися для виклику. На самій платі необхідно підняти плівку, під нею ви зможете побачити мембрану. Ця мембрана буде вигинатися при натиску на кнопку, в результаті чого контакти на ній будуть замикатися. Тут два контакти — так званий п’ятачок і заземлення.
Після цього слід паяльником припаяти додатковий провід до заземлення і рильцем, тобто до двох контактів. Щоб зробити це, вам будуть потрібні дві жили з шлейфа. Краще всього буде взяти саме жили, оскільки це дозволить знизити ймовірність помилкової активації і спрацьовування вашої сигналки.
Коли ці дії будуть виконані, вам треба буде заклеїти мембрану, це дозволить запобігти можливе замикання в подальшому. Врахуйте, що мембрану потрібно саме заклеїти, а не видалити, особливо, якщо в майбутньому ви плануєте знову використовувати цей телефон за його прямим призначенням.
Отже, основні кроки по розробці саморобної сигналізації виконані, тепер необхідно виконати підключення пристрою.
Для підключення девайса ви можете використовувати один з трьох варіантів, розглянемо докладно кожний з них:
Перший варіант — підключити мобільний девайс через реле, в даному випадку контакти на ньому будуть нормально розімкнуті. Якщо ви віддаєте перевагу цьому варіанту, то в такому випадку обмотку реле необхідно під’єднати безпосередньо до виходу автомобільної сигналки. У момент спрацьовування саморобного девайса на обмотку реле буде передавати сигнал напруги, що призведе до замикання контактів встановленої на кнопці.
Наступний варіант — використовувати для підключення біполярний транзисторний елемент. У такому разі контакти транзисторного пристрою потрібно буде підпаяти до контактів на клавішу телефону. Зокрема, негативний контакт потрібно підключити до загального виходу, а колектор — до центрального контакту безпосередньо на кнопці. При цьому підключенні процес управління замиканні клавіші буде здійснюватись шляхом надходження напруги на транзистор через резисторний компонент.
Якщо при такому підключенні будуть допущені помилки, то це також загрожує помилковими спрацьовуваннями сигналки. Щоб не допустити цього, резистор слід встановити відразу ж у виведення бази транзисторного елемента. При такому приєднанні стільниковий буде виконувати дзвінок на вказаний номер тільки в разі надходження напруги на базу транзистора.
Третій спосіб — для підключення системи використовувати оптопару. Судячи за відгуками фахівців в області автомобільної електроніки, цей метод вважається найбільш оптимальним з усіх. Основною його перевагою є можливість зробити гальванічно розв’язану схему. Сам процес підключення практично не відрізняється від описаного вище, але тут є одна важлива відмінність. Зокрема, транзисторний елемент оптопари буде відкрити при включенні діода, який насичує його базу.
Завдяки реалізації цих способів ви зможете налагодити взаємодію встановленої автомобільної сигналізації з стільниковим телефоном. Причому мова йде не тільки про саморобної сигналізації, але і будь брендового протиугінної системи. Для підключення вам треба буде тільки замкнути контакти реле або підключити пристрій безпосередньо до акумуляторної батареї (автор відео — канал Alex Derial).
Як зробити безперебійне живлення GSM-сигналки?
Одним з основних аспектів цього процесу є забезпечення безперебійного живлення саморобної сигналки. Це потрібно для того, щоб установка працювала без перебоїв.
Для організації безперебійного живлення ви можете скористатися одним з декількох способів:
Можна використовувати вбудовану в мобільний девайс акумуляторну батарею, при такій схемі процедура зарядки акумулятора буде здійснюватися завдяки мобільному зарядного пристрою. Даний метод вважається одним з найбільш простих у плані реалізації, проте в цьому випадку сам акумулятор буде працювати в режимі постійної зарядки. Це може поступово зруйнувати встановлену батарею.
Як варіант, можна скористатися штатної АКБ, однак для забезпечення безперебійного живлення мобільного гаджета вам потрібно елемент живлення не більше, ніж на 4 вольта. А оптимальний струм навантаження повинен бути не вище 1 ампера. Пристрій треба буде підключити безпосередньо до виводів живлення телефону з акумулятором. Ключовою перевагою є можливість забезпечення заряду вбудованого акумулятора на 100%, як у попередньому випадку, а приблизно на 70%. АКБ буде виконувати функцію буферної ємності, яка буде використовувати тільки при активації основного джерела, тобто телефону.
Для того, щоб реалізувати цей спосіб, вам потрібно буде переробити будь-автомобільний зарядний пристрій, яке обладнане платою mc34063. Процедура переробки буде полягати в перепайке резисторного елемента зворотного зв’язку. Схема mc34063 на сьогоднішній день є однією з найбільш поширених і дешевих, вона встановлюється в багато зарядні пристрої, тому знайти її не складно.
Наступний спосіб — відмовитися від використання вбудованої батареї в мобільному і підключити систему до акумулятора сигналізації. Як ви розумієте, цей метод підійде для тих машин, які обладнані протиугінними системами з власними АКБ. Якщо у вашому автомобілі стоїть саме така сигналка, то вам також знадобиться перетворювальне пристрій на 4 вольта або ж можна використовувати стабілізатор LM317. Перш ніж підключити автосигналізацію до джерела живлення, потрібно буде перевірити значення вихідної напруги. Перетворювальне пристрій оптимальніше всього буде поставити у відсік АКБ, замість батареї. Щоб харчування завжди було безперебійним, повинні використовуватися виключно якісні складові схеми. Застосування дешевих стабілізаторів, реле і перетворювачів може стати причиною передчасного виходу з ладу GSM-сигналізації.

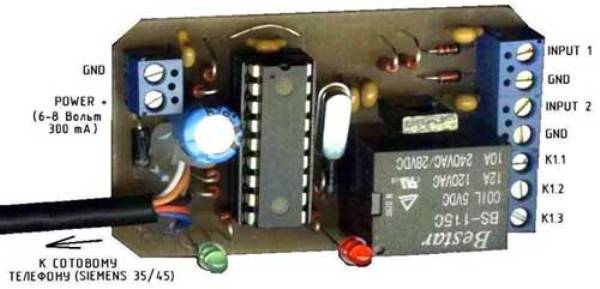

Фотогалерея «Схеми для розробки»
Ціна питання
Якщо ви вирішите купити готову GSM-сигналізацію, то саме протиугінна система з сиреною і датчиками контролю обійдеться покупцеві мінімум в 4500 рублів. Що стосується GSM-трекерів, які дозволяють здійснювати дзвінок на мобільний телефон автовласника і стежити за місцем положення автомобіля, то їх ціна варіюється від 1000 рублів і вище.

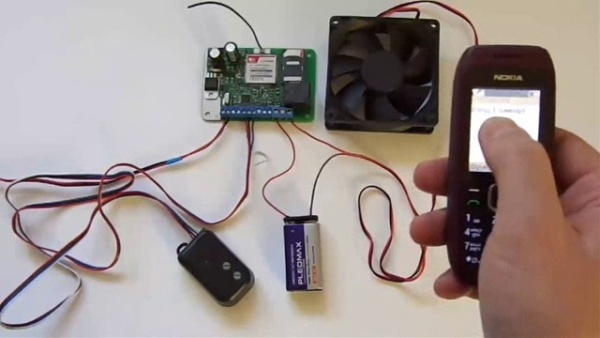

Відео «Наочний посібник з виготовлення саморобної GSM-сигналки»
Якщо у вас виникли питання стосовно виконання цієї задачі, то ви можете ознайомитися з наочною інструкцією по її виконанню з описом основних нюансів (ролик знятий каналом 2673Kostya).
