Багато людей, що мають дачу або заміський ділянку, мріють про власну лазні. Адже вона здавна відома своїм оздоровлюючим, бадьорить ефектом. Печі для лазні з баком для води користуються величезним визнанням, по суті, є основою традиційної будівлі.
Встановити її не дуже легко, але зусилля того варті. Розглянемо детальніше: принципи пристрою і роботи цих печей, їх типи за матеріалом і розташуванню бака, за якими параметрами вибрати піч, кілька популярних моделей, як власноруч зробити піч.

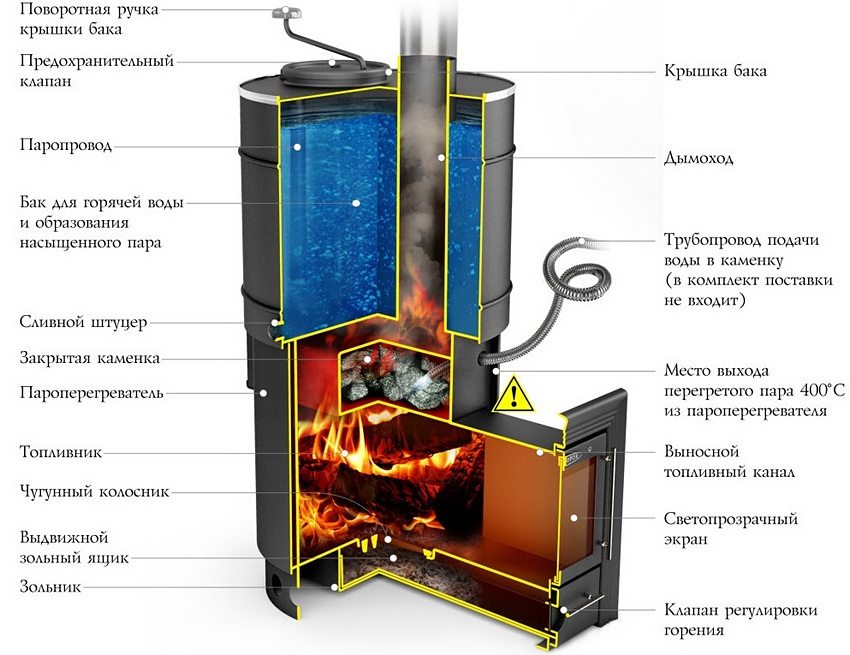

Особливості влаштування печей для лазні з баком для води
Ці печі використовуються для підтримки тепла, жару в парній кімнаті під час банних процедур. Вони складаються з:
- Кам’янка – частина печі, в якій зберігається тепло від нагрітих каменів. Підігріваються вони від палаючих дров топливника.
- Паливник – частина печі, в якій спалюють паливо, і виділяється теплоенергія. В ньому знаходиться колосникова решітка, яку ставлять в різних положеннях в залежності від виду палива. Для топки дровами її розташовують на рівні герметичній дверцята.
- Грати роблять найчастіше з чавуну, так як він є надійним, довговічним сплавом.
- Зольник – ділянку, що знаходиться під топливником. Він накопичує золу, яка потім вичищається вручну.
- Прохідний тунель з дверцятами – монтується для можливості розтоплювати лазню у передбаннику, у суміжному приміщенні.
- Теплообмінник – пристрій, що дозволяє передавати тепло воді від топки.
- Димар – це труба, яка виходить з топливника, і виводить дим від згоряння на вулицю.
Печі роблять з нержавійки, чорних металів, цегли.
Принцип дії
Такі печі працюють за наступною схемою: у топливник кладуть і розпалюють дрова, паливо, що виділяють тепло. Так як гаряче повітря набагато легше холодного, він піднімається через кам’янку і раскаливает камені. Вони сильно нагріваються і певний час утримують потрібну температуру в приміщенні.
При роботі з деякими пристроями доводиться часто підкидати дрова, так як вони швидко згоряють і комфортна температура тримається нетривалий час. Дрова зазвичай розпалюють знизу.

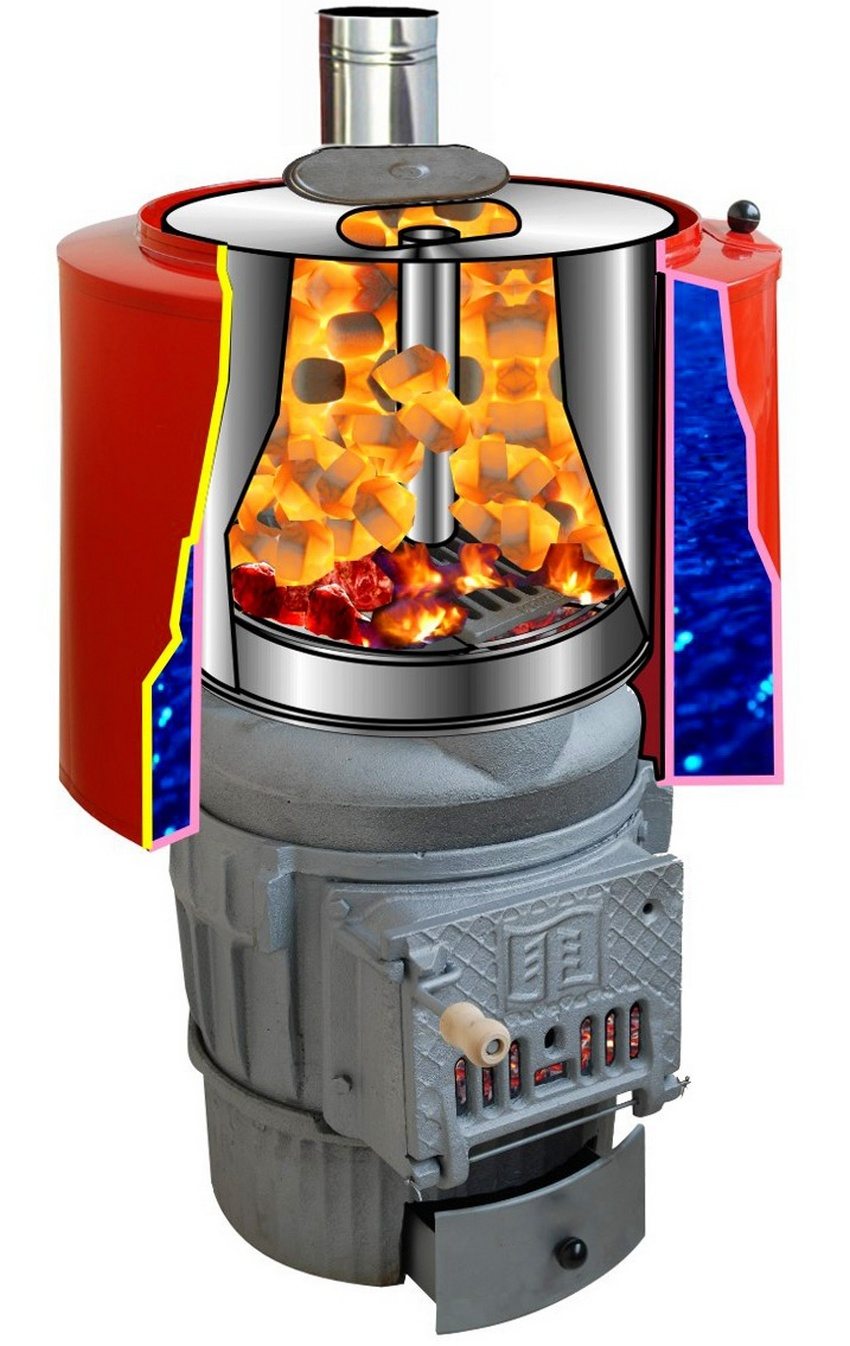

Існують печі з тривалим горінням. Такі пристрої працюють без підкидання дров протягом 6-20 годин, що звільняє від довгого контролю. Процес горіння у таких печей відбувається у зворотному напрямку – зверху вниз.
Краще всього використовувати поліна з беріз і вільхи, торф’яні брикети або кам’яне вугілля. Дровами топити тільки сухими, щоб прискорити процес нагрівання приміщення. Хвойну деревину не рекомендується використовувати, адже вона видає багато сажі, забруднює димар.
Види печей по матеріалу
Банні печі з баком для води робляться з двох матеріалів:

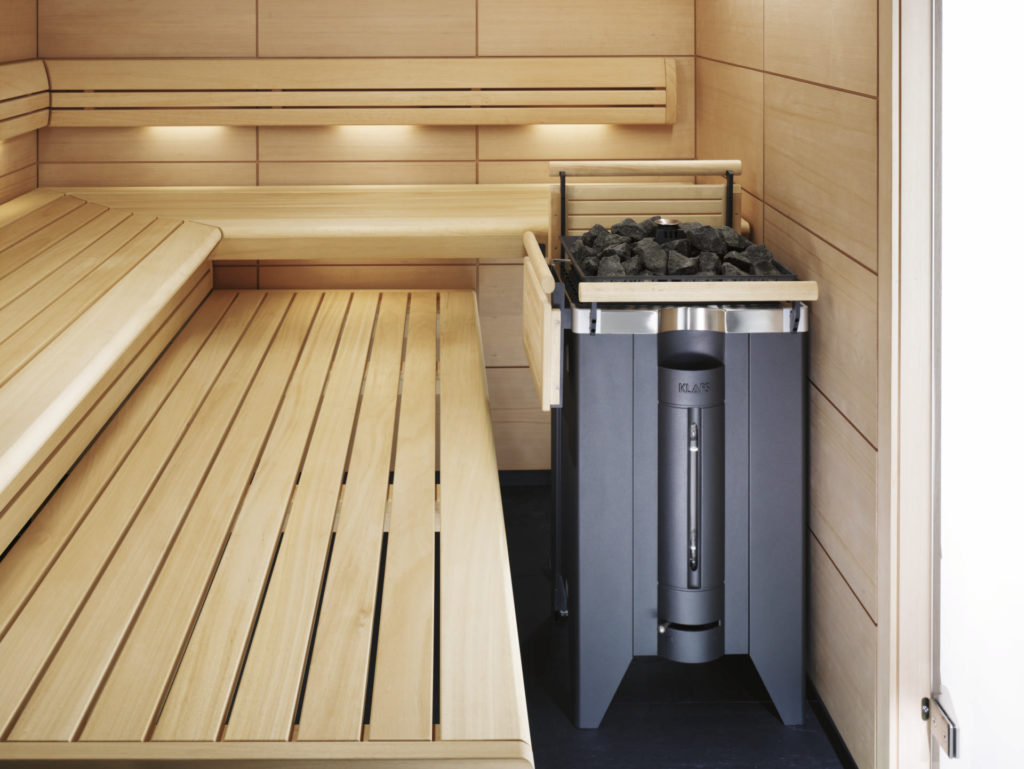

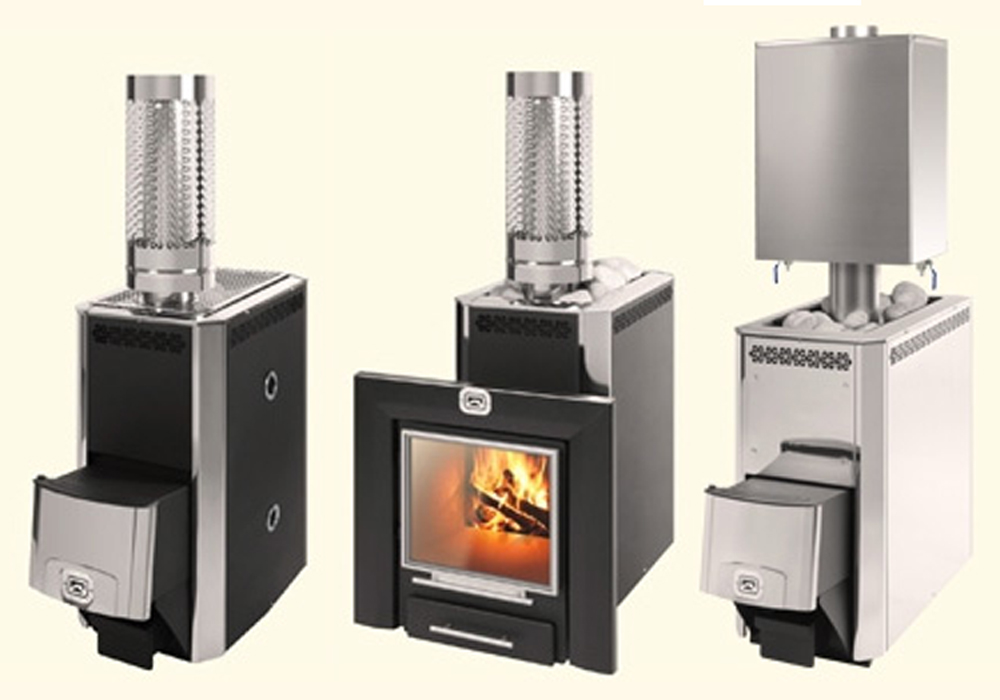

- Металеві пристрої роблять в основному з чавуну, сталі. На ринку існує безліч моделей. За формою вони бувають квадратні, прямокутні і можуть бути навіть циліндричної форми.
ПЛЮСИ:
- невисока ціна
- простий монтаж
- немає необхідності у фундаменті
- швидкий нагрів парилки
МІНУСИ:
- погана стійкість до перепадів температури
- швидко остигають

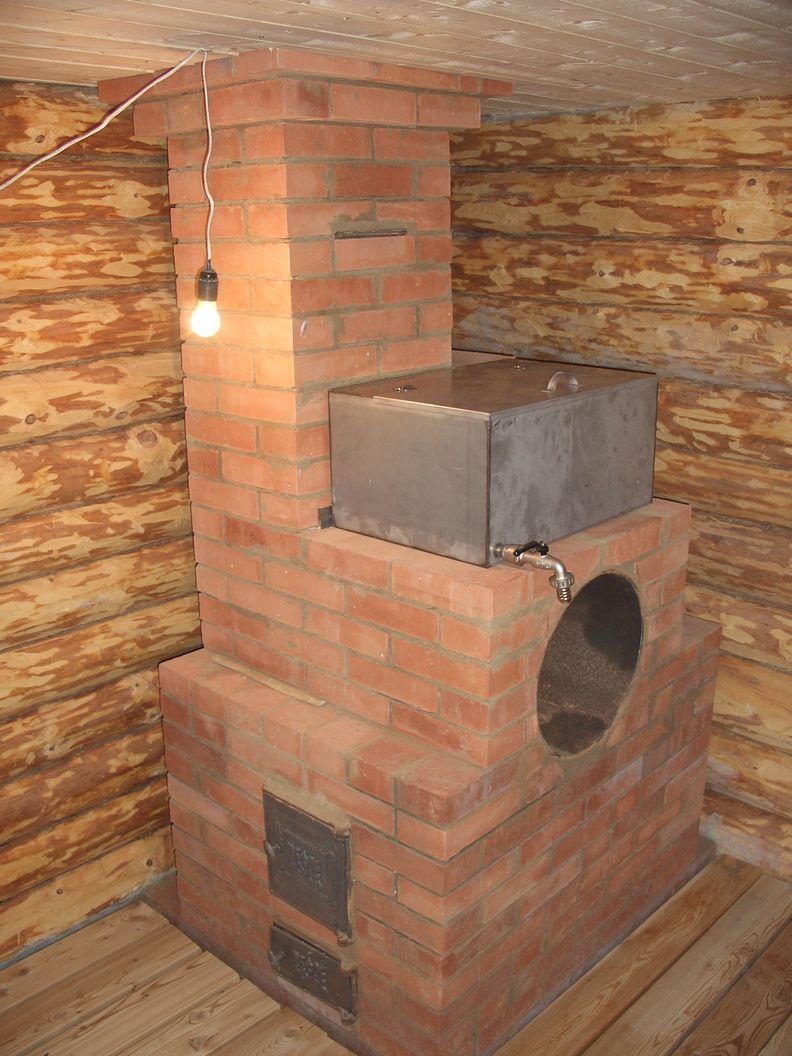

- Цегляні печі
ПЛЮСИ:
- вони мають більш естетичний вигляд
- довше утримують тепло в лазні
- довше служать
МІНУСИ:
- потрібен фундамент
- більше трудовитрат при облаштуванні
Види банних печей з розташуванням водних баків
Біля печей для лазні існує декілька типів розміщення ємності для води:
- виносні баки, розташовуються окремо від печі
- вбудовані ємності, які розміщені в корпусі конструкції
- навісні баки
- приставні
- димохідні

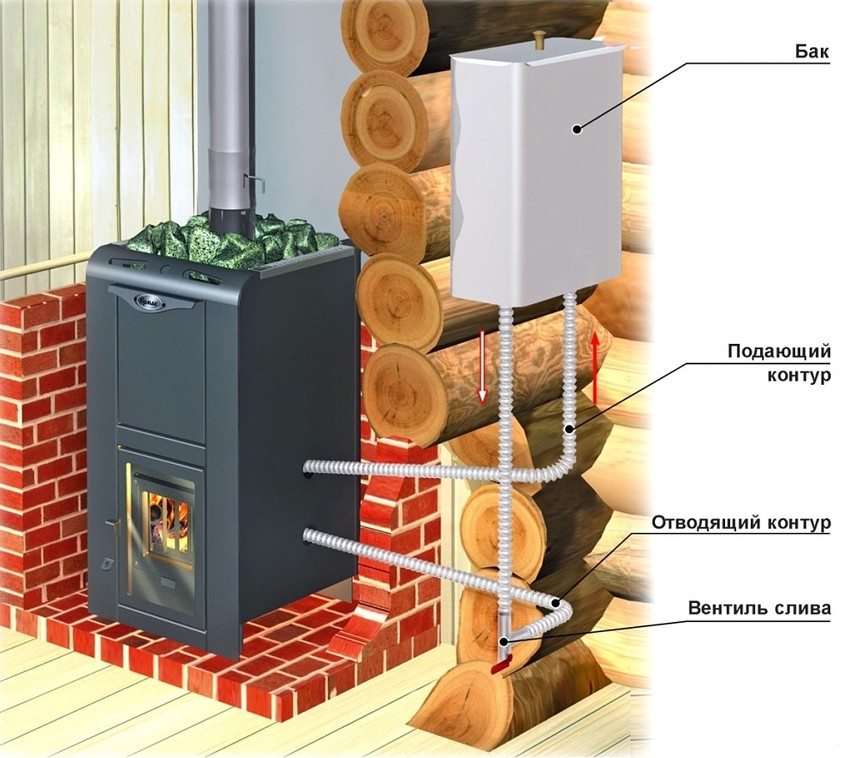

Виносні баки
Розташування бака такого типу – одне з найкращих. Воно дає можливість печі прогрівати воду, і в той же час підтримувати тепло в суміжній кімнаті. А також воно перешкоджає поширенню вологи в парній у той час, поки вона ще толком не нагрілася.
Найчастіше ці баки виготовляють з нержавіючої сталі і розміщують в близькому приміщенні. Щоб вода нагрівалася від печі, встановлюють регістр, який з’єднує їх через труби або шланги.
Для з’єднання водної ємності і теплообмінника краще використовувати труби, що витримують великі температури. Найкраще – на 50 см від печі встановити труби з нержавіючої сталі або міді. Металопластикові труби для гарячої води потрібно приєднати до них через фітинги.
Як використовувати
Заливати воду в систему слід поки вона негорячая. Якщо її вливати під час розігрітого пристрою, регістр може розірватися від різких перепадів температури.
Щоб обійтися без застосування насосів, потрібно дотримувати наступні умови:
- нижній край ємності повинен розташовуватися вище регістра на півметра і більше
- загальна довжина труб або шлангів повинна бути не більше 3 метрів
- діаметр труб має бути не менше 2,5 см
- виключені провисання
- нахил повинен бути 2-5 градусів
Основні недоліки баків такого типу:
ПЛЮСИ:
- можливість зробити душ, фінську сауну, підключити батарею для опалення взимку роздягальні або душа
МІНУСИ:
- складність монтажу і підключення
- висока ціна на всі необхідні деталі системи: теплообмінник, труби, крани, витрати на установку від майстрів

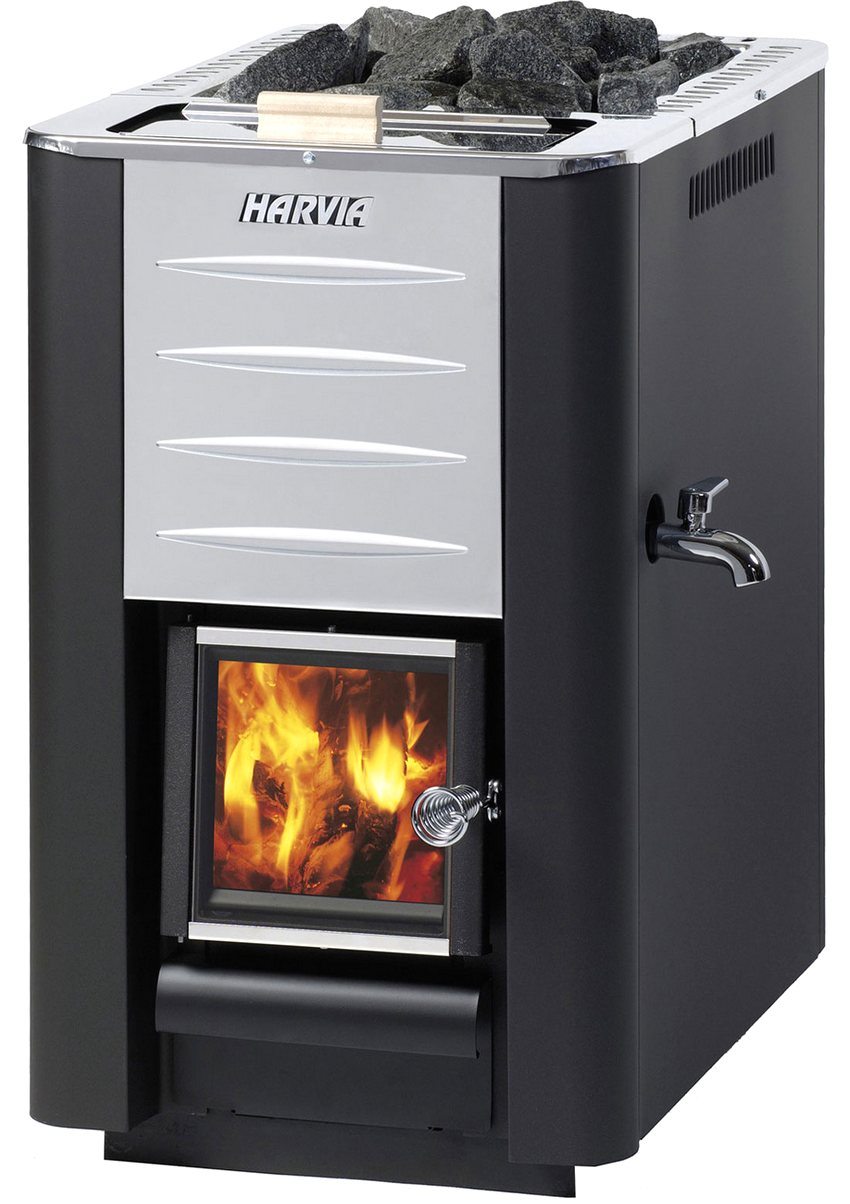

Вбудовані місткості для води
Вбудовані баки
Це основоположний тип баків для банних печей, ставлять над топливником або з однією з його сторін. Форми ємностей бувають різними, але найпоширеніша – прямокутна.
Роблять їх з нержавіючої сталі, товщина стінок буває в межах 0,8-1,5 мм. Воду в них заливають через спеціальний отвір, вона зливається через кульові крани. Всі ж такі баки вважаються незручними, так як порожніми їх не можна залишати, а постійний окріп створює надлишкову, важку і несвоєчасну вологість в лазні.
Це змушує часто зливати гарячу воду і наливати холодну. До того ж незручно контролювати рівень рідини в баку.
Навісні баки
Навісні баки – це повітронепроникні ємності з кришкою, кранами, обладнаними для зливу води. Встановлюється такий бак на одну зі стін печі.
Виготовляють їх звичайно з нержавіючої сталі, так як цей метал здатний довгий час витримувати сильні навантаження.
Зустрічаються і навісні баки, покриті емаллю, але з часом вони покриваються сколами і тріщинами, що знижують ефективність ємності.
Кріпляться такі баки за допомогою гачків або петель на стіну печі. Це дуже зручно, вони легко монтуються, надають можливість прикріпити їх до вже наявної печі. Добре підходять навісні баки для невеликих бань і печей.
Їх недоліками є такі фактори, як: неможливість зробити душ, необхідність додаткового затишного огорожі щоб виключити ймовірність контакту з розпеченими стінками бака, а також проблема, як у вбудованих баків – ефект надлишкового та холодного пара, що утворюється з-за того, що вода швидко закипає в той час, коли приміщення ще не зовсім прогрілося. Але в їхньому випадку можна пристосуватися – навішувати бак після прогрівання парилки.
Багато виробників пропонують такі ємності за окрему плату, але є можливість замовити такий бак у зварника-професіонала чи виготовити власноруч.
Приставні баки
Це оригінальний і не дуже поширений варіант розташування бака. Трубу приварюють під нахилом від печі до нижньої частини ємності для води. Бак роблять вище печі.
Нагрівання здійснюється таким чином:
- З дна рідина переливається в похилу трубу і закипає в ній.
- Утворюються бульбашки піднімаються по трубі і лопаються, опиняючись в холодній воді
- За таким принципом вони переносять багато тепла і утворюють конвекцію.
Димохідні баки
Баки для води на димарі – один з найпоширеніших типів. Їх інша назва – баки самоварного типу, адже вони схожі за принципом дії на самовари. Суть полягає в тому, що гаряче повітря проходить через трубу, розташовану в центрі корпуса будь-якої конструкції, і нагріває воду.
Ці ємності мають різні форми: трикутну, круглу, овальну, прямокутну, квадратну. Це один з плюсів – різноманіття форм, є вибір по душі.
ПЛЮСИ:
- тепло не втрачається даремно і гріє воду
- довгий термін служби димоходу
- відсутній ефект «холодної пари», властивий вбудованим і навісним баків
- економія місця в парилці
МІНУСИ:
- Незручно заповнювати ємність водою – заливний отвір розташоване занадто високо. Цей мінус згладжують баки, розташовані відразу над піччю
- Складно контролювати рівень і темрературу води
- Щоб був «сухий пар», не можна допускати кипіння води
- Складно встановлювати ємність на димохід, адже вага з рідиною доходить до 100 кг і більше. Для цього потрібно гарне кріплення — вага бака не повинен навантажувати грубку. Але якщо баки йдуть в комплекті від одного виробника – мінус відсутній
Баки на димарі з підключенням до виносного баку
Існує зручний і ефективний спосіб поєднання невеликого бака на димарі і ємності на винос. На трубі встановлюють ємність з двома трубками для гарячої і холодної води. Його підключають до виносного баку більшого розміру – по цій системі відбувається циркуляція і нагрівання рідини.

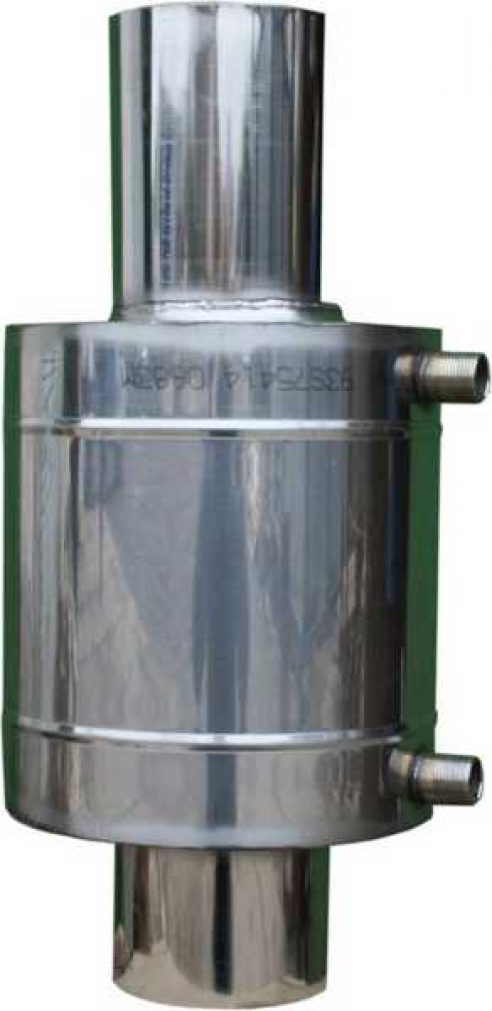

По-іншому невеликий бак на трубі називають водяною сорочкою. Майже всі мінуси при такому поєднанні відсутні:
- Монтувати бак на димар зручно – адже він має невеликий обсяг і вага, не вимагає особливого кріплення, як зі стандартними «самоварными» баками
- Так як виносний бак можна встановити в будь-якому місці, заливати воду зручно. Якщо наявна система водопостачання, можна підключитися до неї
- З’являється можливість контролю над рівнем води
- Так як виносна ємність може розташовуватися в будь-якому місці: у передбаннику, на горищі – в парильні відсутня надмірна вологість. Існує контроль над кондицией повітря
- Є можливість провести душ з певними зусиллями, але значно простіше, ніж в першому варіанті
Вимоги до конструкції таких печей
Кращими продуктивними печами для лазні з водними баками, є пристрої, що володіють такими якостями:
- компактність
- надійність
- простота в роботі
- економічність.
Пристрої необхідні для максимальної ефективності:
- Теплогенератор і парогенератор, що регулюють потужність пристрою
- Регулюється потужність тепловіддачі, якій повинно вистачати для нагрівання парилки. Буває так, що її недостатньо для обігріву певного виду лазні
- Система конвекції, що дозволяє регулювати перепади температури і швидше нагрівати лазню
- Покриття повинне бути максимально міцним
Критерії для збереження здоров’я банщика
Для збереження здоров’я потрібно слідувати таким критеріям:
- Потрібно, щоб камені нагрівалися понад 200 градусів, щоб вода перетворювалася на добрий і корисний пар.
- У статі температура повинна бути близько 40-45 градусів, а під стелею 90-100.
- Необхідна хороша система для відведення диму, чадного газу та інших брудних елементів. До того ж вона повинна відповідати своєчасному згорянню палива і рівномірному нагріванню парилки. Для того, щоб не було надмірного інфрачервоного випромінювання в парній.
Для дотримання пожежної безпеки слід виконувати такі умови:
- основа повинна бути міцною – з бетону або цегли
- піч потрібно розташовувати таким чином, щоб стіни пристрої знаходилися на відстані не менше 50 см від легкозаймистих матеріалів
- прилегла до печі зона має бути з вогнетривких матеріалів
Моделі печей
Тільки ви самі можете вирішити, яка модель підходить найкраще для вашої лазні. Перед визначенням вибору потрібно вивчити найбільш популярні моделі печей на ринку.
Одними з кращих моделей вважаються наступні:

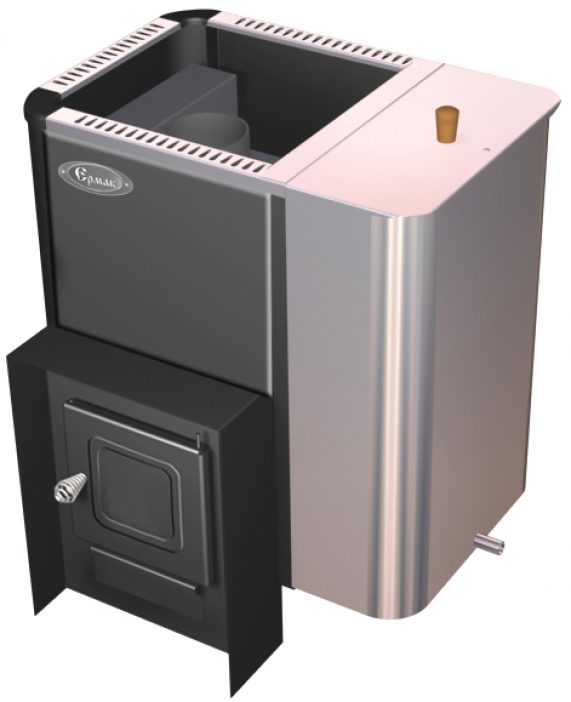

«Єрмак» – цей апарат робиться з металу. У нього встановлюється регістр, предпоточный тунель, навісний бак. Найпопулярніший вид «Єрмака» може обігрівати лазню площею 12 м3. Ціна його становить 8500-13500 рублів.
«Теплодар» – це моделі печей з виносним баком. Ціна його коливається в діапазоні – 7000-30000 рублів. На вартість впливають такі фактори, як дизайн і певні функції: самоохлаждающаяся дверцята, висока ефективність кам’янки з низьким навантаженням на димар.
«Breneran» — призначені для сухих лазень, на зразок фінської сауни. Відомі відмінною якістю, простотою у використанні, невисокою ціною для такої якості. Кам’янка буває відкритого та закритого типу, чавунні колосники. Ціна від 10000 до 50000 рублів.
«Колібрі 9Б» – виготовляється для експлуатації в особистих парильнях. В комплекті є вбудований навісний регістр. Виготовляється конструкція з нержавіючої сталі.
Головними достоїнствами є суміщення отримання гарячої води і пари в один час, контроль витрати води. Це дозволяє економити рідина.

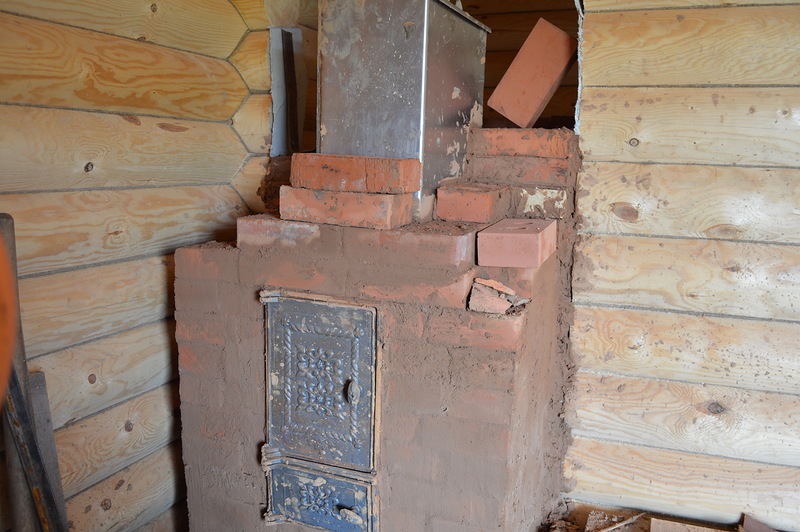

Як власноруч зробити невеличку піч з цегли
Піч можна зробити своїми руками. Щоб побудувати піч із цегли, необхідно спочатку встановити фундамент. Він повинен бути міцним і надійним.
Робити його потрібно в такій послідовності:
- Викопати яму на глибину 30 див.
- Грунт утрамбувати
- Сформувати подушку з щебеню на 10 див.
- Сформувати прошарок з піску і ущільнити на 10 см
- Встановити опалубку з дерева.
- Зробити армування діаметром 8-12 мм
- Залити бетонну суміш на 10 см
- Почекати три тижні стадію висихання (опалубку можна зняти до затвердіння)
- Встановити термоізоляційну і гідроізоляційну прошарок (азбест або сталевий лист)
Потім, піч будується на фундаменті за допомогою глиняного розчину. Викладати треба вогнетривкою цеглою з обраної порядовкой зі швом не більше 5 мм. Після викладання цегляного топливника, нижче поміщають зольник, а за ним грати з металу.
Для розчину можна використовувати цемент, так як він не витримує високих температур і конструкція зруйнуватися під навантаженням.
Фундамент можна зробити не тільки з бетону, але і з цегли.
Металеві печі своїми руками
Металеві пристрої нагріваються і остигають з більшою швидкістю в порівнянні з цегляними. Для маленьких парних підходить малогабаритна піч з баком, встановленим над кам’янкою.
Для виготовлення корпусу необхідно використовувати сталь товщиною 4-5 мм Є варіант використання труби з нержавійки з великим діаметром. Зверху корпуса встановлюють кам’янки. Збоку встановлюють дверцята, за допомогою якої камені будуть поливатися для пари.

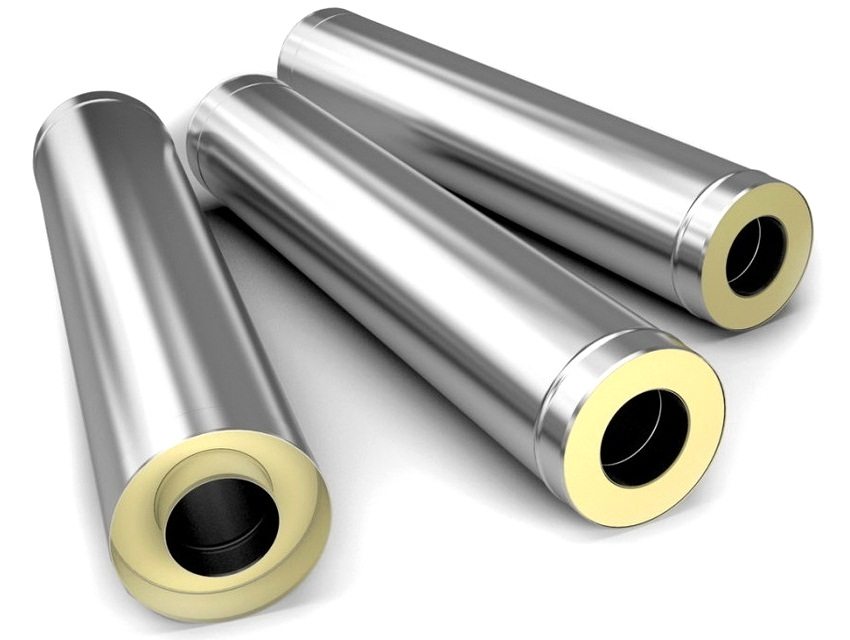

Для виведення чадного газу і диму бажано застосовувати сендвіч-труби.
У підсумку виходить недорога і зручна конструкція, без необхідності установки фундаменту. Коли робиш піч власноруч, з’являється багато переваг, але якщо відсутні певні вміння та достовірність інформації, краще звернутися до професіонала або купити грубку.
Для пожежної безпеки краще обкласти пристрій цеглою.
