Обігрів за допомогою інфрачервоних стельових обігрівачів з терморегулятором економічно вигідніше, ніж отапливание приміщень допомогою конвенційних пристроїв. Та й довгого нагрівання чекати не треба – тепло починає діяти відразу ж після включення.
Зміст:
Принцип дії
Якщо в конверторном обігрівачі спочатку нагрівається тен або спіраль, а потім за рахунок теплообміну і навколишній повітря, то за основу роботи інфрачервоного приладу взято принцип сонячного випромінювання. Такі пристрої нагріває не повітря, а предмети, що потрапляють в зону дії приладу. Це відбувається за рахунок випромінювання, що виділяється відбивачем – тонкою алюмінієвою пластиною з анодованим покриттям.

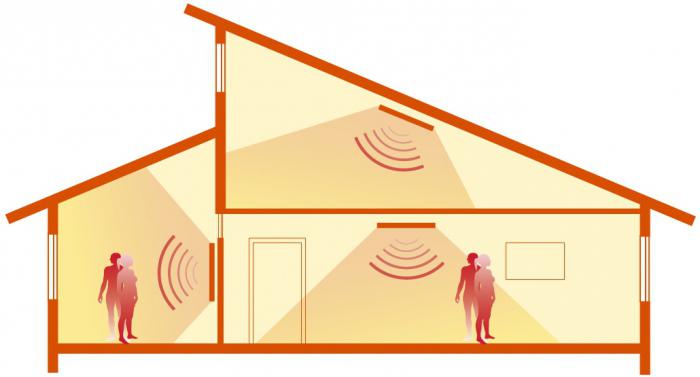

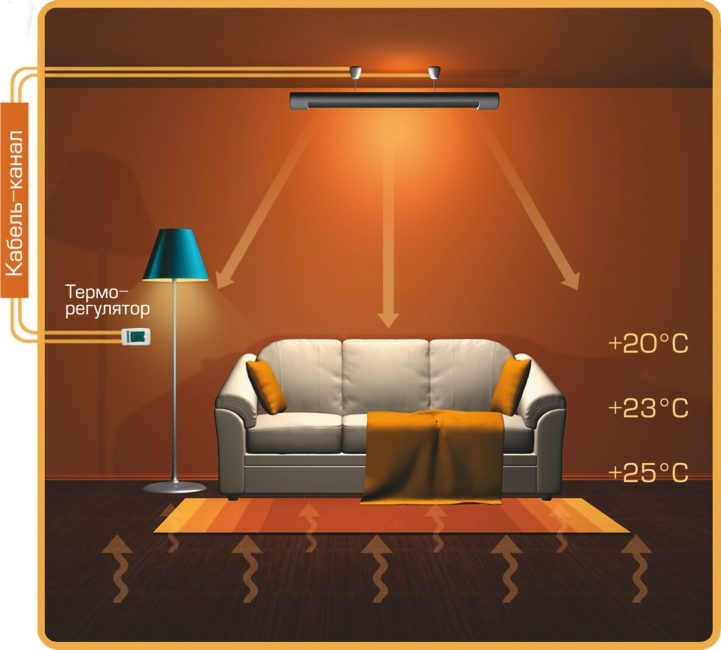

Інфрачервоні обігрівачі нагрівають не повітря, а предмети
Вторинний нагрівання приміщень йде за рахунок поступової передачі тепла від стін, підлоги, побутових предметів навколишньому повітрю. Завдяки високій економічності та простоті конструкції інфрачервоні обігрівачі мають широкий спектр застосування – від обігріву приміщень до прогріву грунту або бетону. Такі прилади витрачають мінімум електроенергії.
Плюс вологість повітря в приміщенні залишається на колишньому рівні, він не пересихає. На відміну від конверторних пристроїв, в приміщенні, де працюють інфрачервоні обігрівачі, немає і відчуття нестачі повітря – вони не спалюють кисень.
Види
Конструкція інфрачервоних стельових обігрівачів може бути різною. Вони випускаються у вигляді:
- плоских прямокутних панелей
- полімерних плівок: нагрівальні елементи в них мають вигляд тонких карбонових ниток, покладених паралельно
- лампи з відбивачем різної форми; нагрівачі найчастіше використовуються спіральні

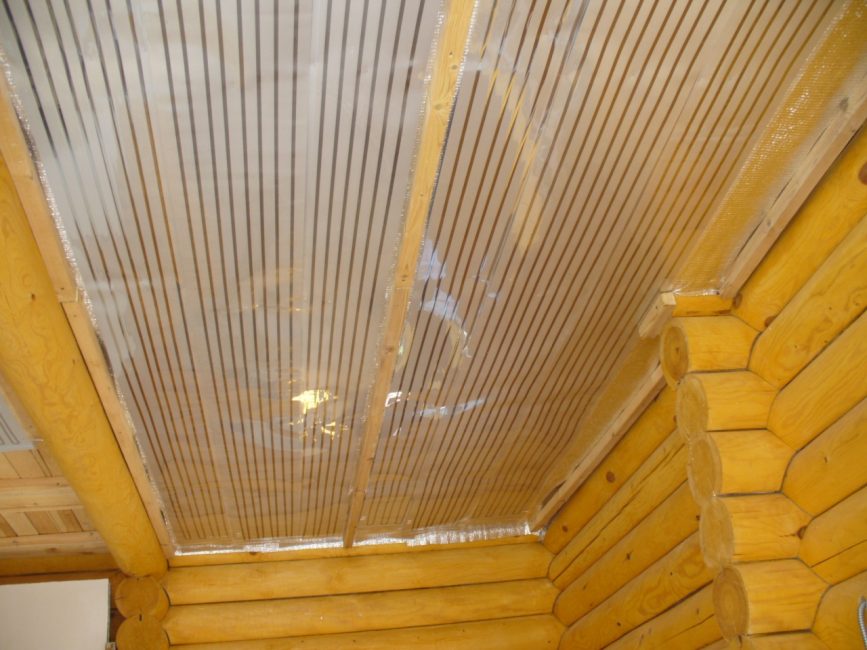

Плівкові нагрівачі
За видами використовуваної енергії нагрівальні елементи діляться на 4 види:
- електричні
- газові
- дизельні
- водяні
Останні два види нагрівачів використовуються рідше. Діапазон випромінювання також може бути різним.
Випускаються інфрачервоні обігрівачі:
- короткохвильові з діапазоном хвиль до 25 мкм, здатні нагріватися до 400°С; щоб уникнути випадкового контакту з шкірою людини монтують в просторих приміщеннях з висотою стель від 3 м
- середньохвильові до 50-100 мкм: підходять для будь-яких видів приміщень
- довгохвильові: до 200-340 мкм, створюють комфортний мікроклімат, нагрівальні елементи мають температуру не більше 50°С
За способами встановлення всі інфрачервоні обігрівачі поділяються на:
переносні
забезпечені ніжками-підставками або коліщатами можуть встановлюватися в будь-якому місці приміщення
стаціонарні
у підлогових, стельових і настінних інфрачервоних обігрівачах пластини, укладені в металевий корпус, розташовуються на одній стороні; плюс зворотний їх сторона має відбивач, в результаті тепло поширюється в одному напрямку.

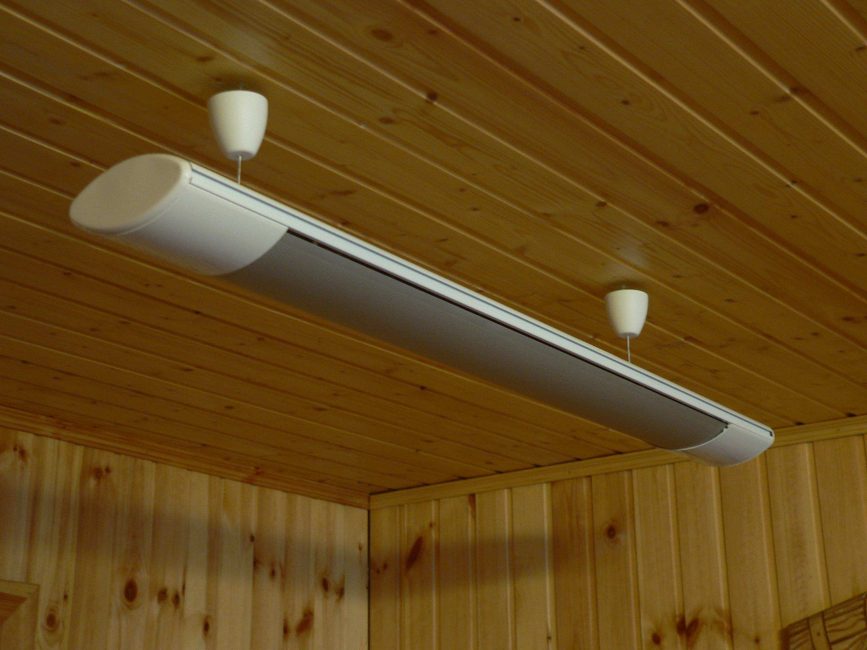

Використання підвісів
Стельові моделі ефективно діють при висоті стель 2,5-3 м При більшій висоті використовують підвіси у вигляді ланцюгів або проводів.
Джерела випромінювання
За матеріалом виготовлення нагрівачі поділяються на:
- трубчасті (тени)
- кварцові: з вольфрамовою ниткою
- карбонові: зі спіральними карбоновими нитками, поміщеними в вакуумну скляну трубку; на відміну від вольфрамових нагрівальних елементів, служать довше і не перегорають
- керамічні: перевагою пластин з кераміки є відсутність їх нагріву, поверхня обігрівача залишається майже холодної
- галогенні з використанням укладеного в трубки інертного газу
- микатермические: виготовляються за технологією Micatherm, складаються з нагрівальної пластини, ізольованої з торців слюдою
Микатермический нагрівач
Для житлових приміщень переважніше вибирати пристрої з карбоновими або трубчастими нагрівачами. Керамічні вироби не дуже довговічні, а діапазон хвиль галогенових занадто малий і може чинити негативний вплив на здоров’я людини. Довгохвильові карбонові плівкові нагрівачі, навпаки, вважаються абсолютно нешкідливими.
Потужність
Потужність приладу підбирається з розрахунку, що на повноцінний постійний обігрів 1 кв. м буде потрібно близько 100 Вт. Необхідно враховувати і якість теплоізоляції – для прогріву погано утеплених приміщень цей параметр збільшують на 25-30%.
Істотне значення має і висота стель. При їх стандартній висоті 2,5 м на опалення 10 кв. м достатньо обігрівача потужністю 700-1100 Вт. При більш високих стелях цей параметр може збільшуватися до 2000 Вт. Моделі 4000 Вт частіше використовуються для обігріву виробничих приміщень висотою до 5 м.
Опалення лоджії
Точкові прилади середньої потужності 900-2500 Вт часто монтують в якості додаткового обігріву дач, гаражів, квартир, приватних будинків або окремих приміщень, наприклад, ванн, балконів і лоджій та ін Використовувати їх можна і для опалення теплиць як в літньо-осінній, так і зимовий період.
При обігріві за допомогою інфрачервоних пристроїв може здаватися, що температура на 3-4°С вище фактичної.
Конструктивні особливості
Основним елементом цього приладу є випромінювач у вигляді пластини з анодованим покриттям. Щоб вона почала випускати інфрачервоні промені, потрібна підвищена температура. Її нагрівання забезпечують галогенові, керамічні, карбонові або трубчасті елементи.
Конверторні пристрою при невеликій товщині мають достатню висоту і ширину, тому їх часто підвішують на стіни або стелю. Довжина стельових моделей може складати 1-2 м. Для локального обігріву невеликих приміщень використовують більш компактні переносні моделі довжиною 25-30 див Завдяки невеликій товщині настінні моделі, після установки, практично не кидаються в очі.

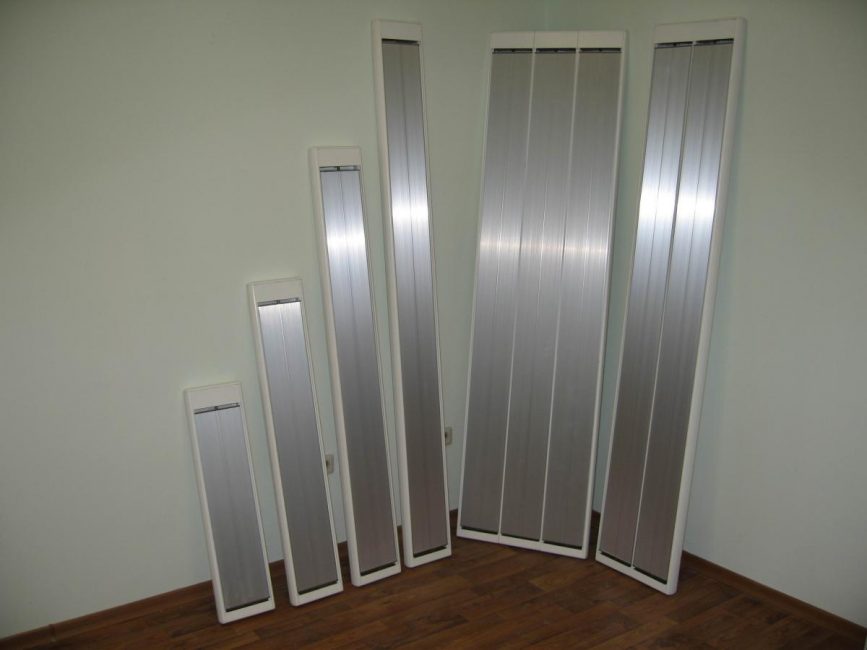

Інфрачервоні нагрівачі мають відносно невеликі габарити
За спрямованість променів і захист від перегрівання відповідає циліндричний або параболічний рефлектор – пристрій, виконане з термостійких матеріалів. Передбачається і захист від нагрівання примикають до обігрівача предметів у вигляді металевої сітки.
При монтажі стельових обігрівачів подібного типу необхідно розподілити їх по поверхні так, щоб більшість предметів, що знаходяться в кімнаті, потрапили в зону його дії. Прилади повинні мати і максимальний кут огляду.
Температурні датчики (термостати)
Ці пристрої допомагають більш економно витрачати електроенергію. Ви задаєте комфортну для вас температуру в приміщенні, а прилад вмикається-вимикається при необхідності. Такі температурні датчики не тільки забезпечують комфортний мікроклімат в приміщеннях, але і служать захистом від надмірного нагрівання приладу і його займання.
Існує три типи термостатів:
механічний з таймером
недорогі конструкції, принцип роботи полягає в періодичному включенні-виключенні через заданий час
електронний
пристрій буде відключатися при досягненні певної температури
«розумний» реостат
дорогий прилад, за допомогою якого можна задавати різні параметри; управління можливо навіть з планшета або смартфона.
Для зручності використання стельові обігрівачі об’єднують в групи і приєднують до одного термостата, і в користувача з’являється можливість контролювати мікроклімат у кожній кімнаті або у всьому будинку.

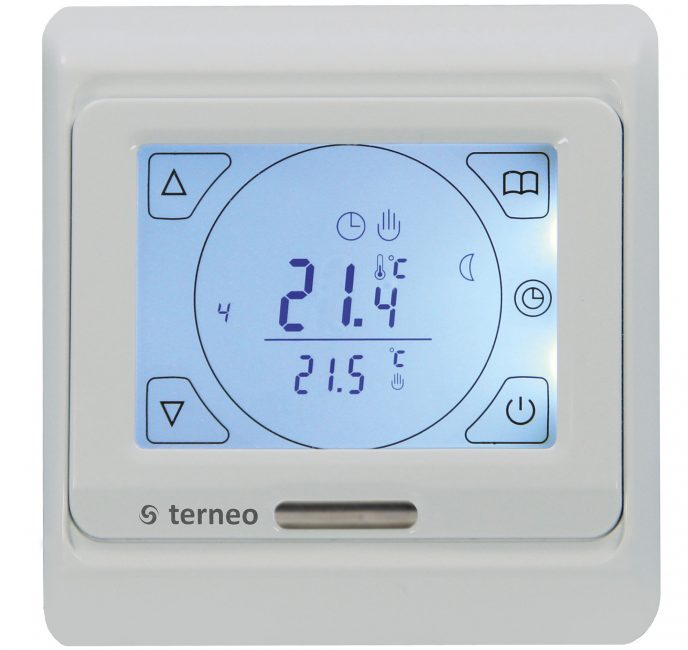

Термостат дозволяє задавати точну температуру в приміщенні
Термостат і обігрівач краще купити однієї марки – вони напевно будуть сумісними. Це допоможе уникнути непорозумінь при установці.
Як вибрати?
Перед покупкою інфрачервоних випромінювачів необхідно точно знати:
- площа приміщень і висоту стель
- вид обігріву (додатковий, основний, точковий, зональний та ін.)
- тип нагрівальних елементів
- матеріали виготовлення (для стельових конструкцій краще брати вироби не зі сталевим, а полегшеним алюмінієвим корпусом)
- клас водостійкості (він зазначається на маркуванні): для установки обігрівача у ванних і душових цей параметр повинен бути максимальним
- необхідні додаткові можливості
- колір, форму виробу
- виділену для покупки суму
При підборі пристроїв враховується не тільки площа приміщень, але і висота стель – чим вона більше, тим більшої потужності необхідно підбирати прилади. Закріплення інфрачервоного обігрівача на стандартному висотою стелі 2,5 м забезпечує площа покриття дорівнює 20 кв. м. Промисловістю випускається цілий ряд моделей, які можна підібрати під будь-який інтер’єр.
Існують і системи, вбудовані в підвісні стелі. Якісні інфрачервоні моделі від перевірених виробників з гарантійним терміном служби 5 років можуть пропрацювати 10-15 років. Найбільш довговічними вважаються вироби з карбоновими нагрівальними пристроями – реальний термін їх служби складає 15-25 років.

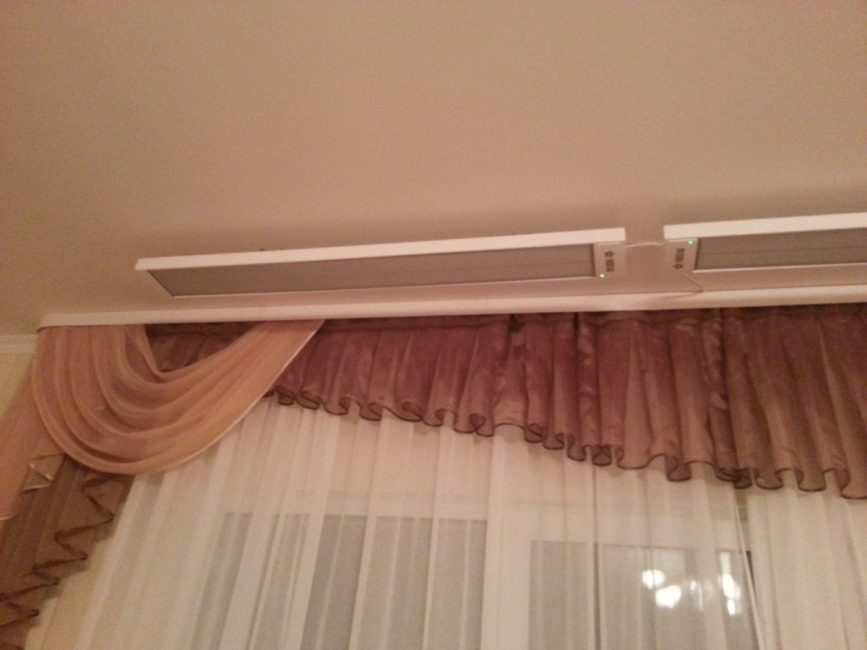

Стельові нагрівачі займають мінімум місця
До уваги слід брати і товщину анодирующего шару нагрівального елемента. Вона повинна бути від 25 мікрон. Цей параметр впливає на термін служби приладу. Обігрівачі, мають меншу товщину шару, виходять з ладу набагато швидше.
Варто звернути увагу і на наявність термостата: при його відсутності регулювати температуру доведеться вручну. Зручними є моделі, забезпечені пультом управління – щоб задати потрібну температуру, достатньо буде взяти його в руки. Випускаються вироби, здатні запам’ятовувати відразу кілька температурних режимів.
При монтажі стельових обігрівачів не слід розташовувати поруч з ними предмети з пластику або тканини. Хоча інфрачервоні пристрої розігріваються до температури 60°С, при близькому знаходженні поруч з ними таких виробів в приміщенні може з’явитися сторонній запах.
Провідні виробники
Модель Півонія Thermo Glass
Конструктивні особливості пристроїв, площа охоплення та інші фактори залежать від конкретної моделі і її виробника. Змінюватись може і гарантійний термін інфрачервоних приладів – в залежності від марки він може становити від року до 6 років.
Найвідомішими виробниками таких обігрівачів є:
- Zenet (Німеччина)
- Noirot Royat (Франція)
- Timberk (Швеція)
- Electrolux (Швеція)
- Турецькі Sinbo, UFO, Maximus (Туреччина)
- Neoclima (Росія, Україна)
При подібній якості і високому ККД ціна приладів, що випускаються вітчизняними фірмами Півонія, Эколайн, Плен, ТеплоV або Білюкс, набагато нижче, ніж вартість виробів від відомих виробників. Купувати ж дешеві китайські підробки немає сенсу – вони швидко вийдуть з ладу. Але ось фабричні зразки з Піднебесної (виробник Polaris) цілком надійні і користуються довірою покупців.
Вартість пристроїв
Середня ціна інфрачервоних пристроїв в залежності від потужності і наявності додаткових функцій варіюється в межах 1900-8000 руб. Вироби, прикрашені простим механічним термостатом, коштують на 20-30% нижче, ніж аналогічні моделі з електронним регулятором тепла.
Наведемо у вигляді таблиці вартість стельових пристроїв кількох вітчизняних фірм:
На ціну приладу впливає і репутація виробника. Звичайно, для тимчасового обігріву дачі або знімною квартири можна трохи заощадити і зупинитися на бюджетних моделях. Для житлових приміщень все ж краще купувати вироби з достатнім строком гарантії – їх ціна цілком окупиться тривалою роботою.
Для теплиць
У весняно-осінній період, коли сонце не балує теплом, дачники використовують для обігріву теплиць різні види опалення – від печей до сучасних інфрачервоних пристроїв. Останні вважаються не тільки економічними, але і не вимагають великих фізичних витрат (доставки і розпалювання вугілля тощо) для підтримки тепла.

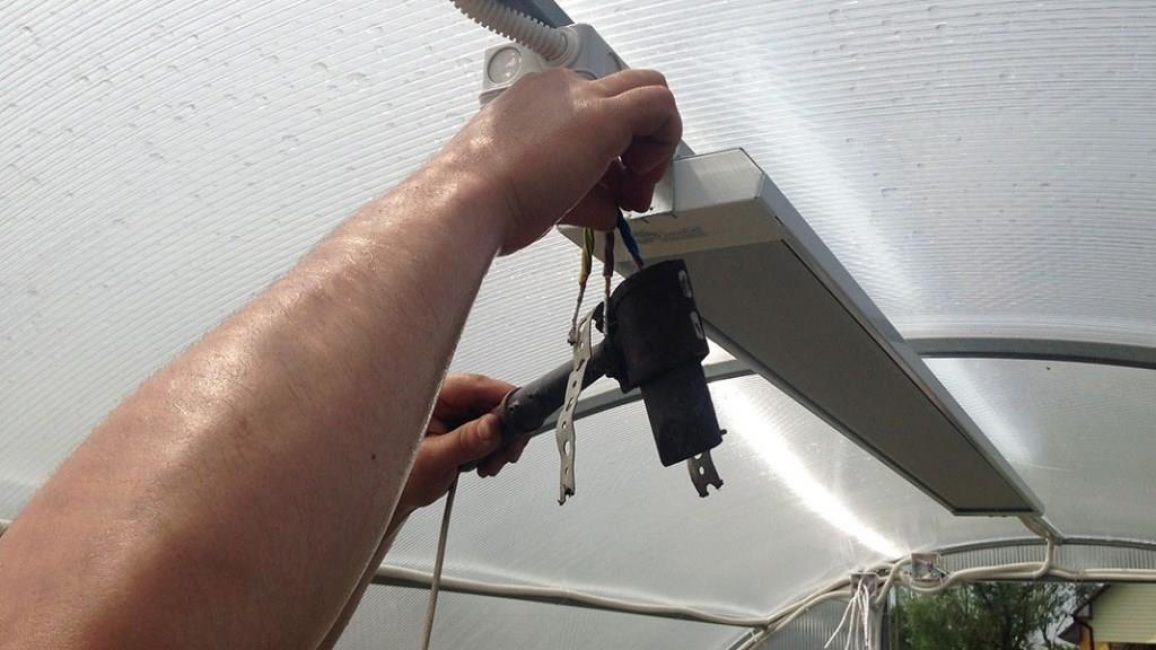

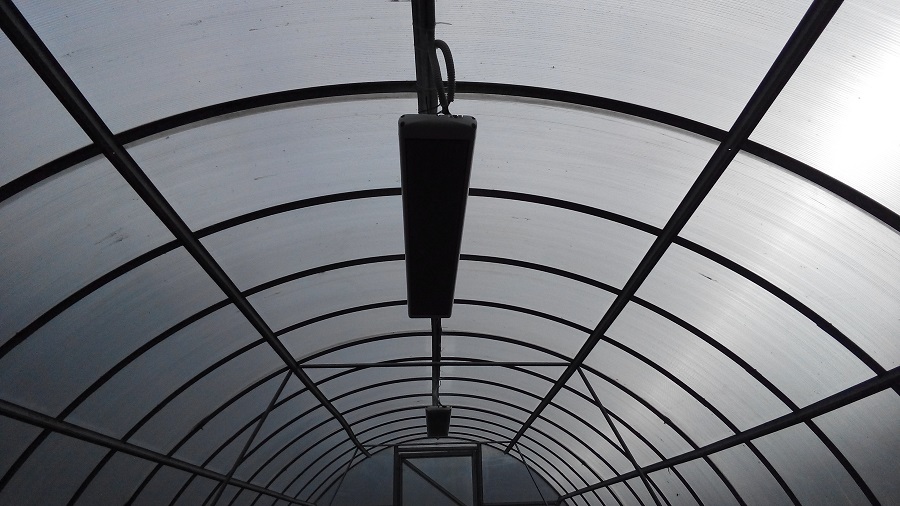

Інфрачервоні пристрої для теплиць
Ще одним плюсом інфрачервоних пристроїв є рівномірний обігрів грунту, що неможливо домогтися за допомогою звичайних систем опалення. В цьому випадку умови для росту рослин забезпечуються найбільш сприятливі.
При забезпеченні системи автоматичної терморегуляцією перегрів грунту і її пересушування виключаються. В умовах достатньої вологості схожість насіння, в тому числі елітних і дорогих, збільшується на 30-35%.
Монтаж обігрівача не займе у вас багато часу
Для забезпечення комфортних для рослин умов ранньою весною або восени не потрібні обігрівачі великої потужності – достатньо придбати кілька компактних моделей і рівномірно розподілити їх по периметру стелі. Якщо ви плануєте опалювати зимову теплицю, буде потрібно встановити прилади більшої потужності.
Для дачі
Опалювати дачний будинок з допомогою котла і радіаторів не завжди доцільно. Адже якщо бувати там взимку від випадку до випадку, то вода в системі при перемерзании просто розірве труби.

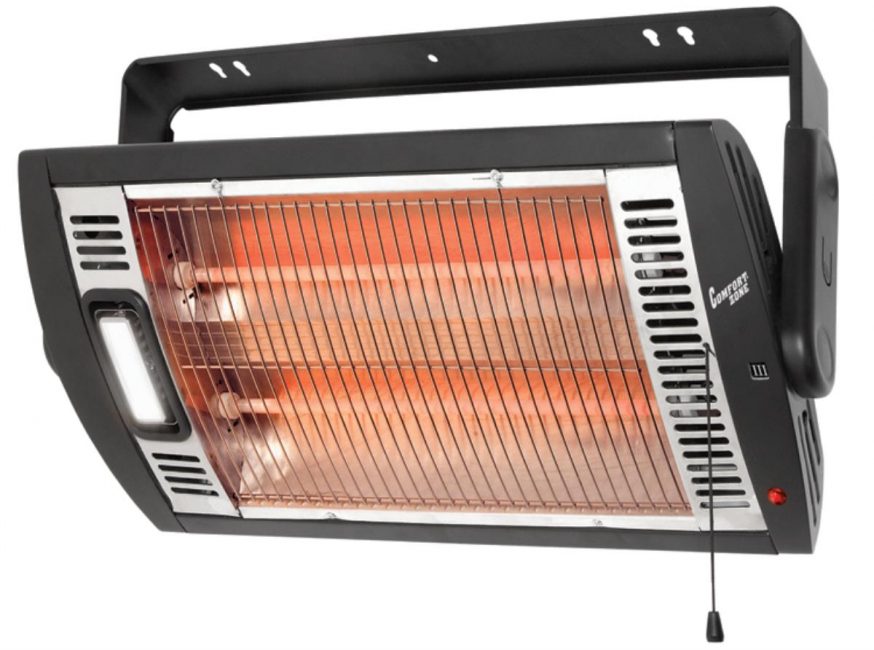

Це відмінний варіант для дачі
Стельові інфрачервоні пристрої ідеально підходять для обігріву житлових приміщень час від часу:
- випромінювання, яке відбивачами, здатне швидко прогріти приміщення; навіть якщо ви тільки що зайшли з вулиці в холодну кімнату, хвилин через 20 в ній вже буде комфортно перебувати
- менше бояться вони і протягів, що йдуть від погано забитих старих вікон, адже інфрачервоне випромінювання прогріває не повітря, а предмети
- для їх монтажу не потрібно спеціальних знань – для установки устаткування буде потрібно не більше години
Основним критерієм їх вибору є площа приміщень. Для кожної кімнати може знадобитися різна їх кількість.
Відразу після включення, прилад може видавати невеликий тріск. Боятися цього не варто. Після прогріву протягом 15-20 хвилин він зникне.

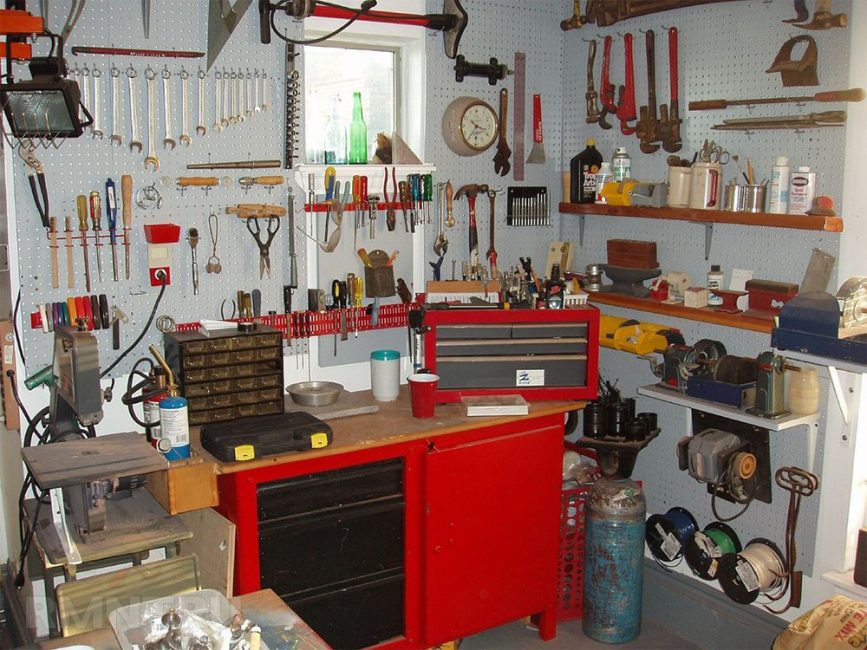

Для гаража
Опалення гаража
Інфрачервоні пристрої, здатні швидко прогріти приміщення, можуть стати незамінними для постійного, тимчасового або точкового (локального) опалення гаража. Навіть в неопалюваному приміщень його періодичний прогрів може знадобитися, наприклад, під час ремонтних робіт або профілактичного обслуговування авто.
ІЧ-випромінювачі можна встановити на стелі як невеликої, так і місткого боксу.
Перерахуємо переваги їх використання:
- поверхня обігрівачів розігрівається незначно, в разі ж їх кріплення на стелі небезпека пожежі зводиться до мінімуму
- знос ходової частини та двигуна при установці авто в опалювальному приміщенні зменшується – адже час на прогрів не вимагається; знижуються витрати і на придбання антифризу і палива
- при використанні терморегулятора, здатного автоматизувати нагрівання, витрати на опалення знижуються на 30-40%
- якщо немає необхідності в повному опаленні всього гаража, можна вибрати точкову встановлення інфрачервоного обігрівача
Обігрів приватних будинків і квартир
У нинішній час дуже актуальні альтернативні види опалення через дорожнечу газового
Для опалення житлових приміщень інфрачервоні прилади використовуються найчастіше в якості додаткового джерела тепла. Їх встановлюють у приміщеннях, де промерзають стіни, біля дверей для захисту від протягів або вікон.
Використовувати їх можна як додаткове джерело обігріву
У багатоквартирних будинках їх монтують у випадках, коли центрального опалення недостатньо або житлові приміщення розташовані на першому поверсі, і холод, що йде з підвалу, не дозволяє кімнатах достатньо прогрітися. Такі прилади вважаються безпечними. Адже інфрачервоне випромінювання за своєю природою максимально наближений до сонячного.
Працюють вони безшумно, плюс при нагріванні не виділяють в навколишнє повітря продуктів згорання. Інфрачервоні обігрівачі здатні працювати і в умовах підвищеної вологості, тому їх часто встановлюють для прогріву ванних кімнат, душових або в предбанниках. Безпечні стельові пристрої для дітей – обпектися про гарячу поверхню у них просто не буде можливості.

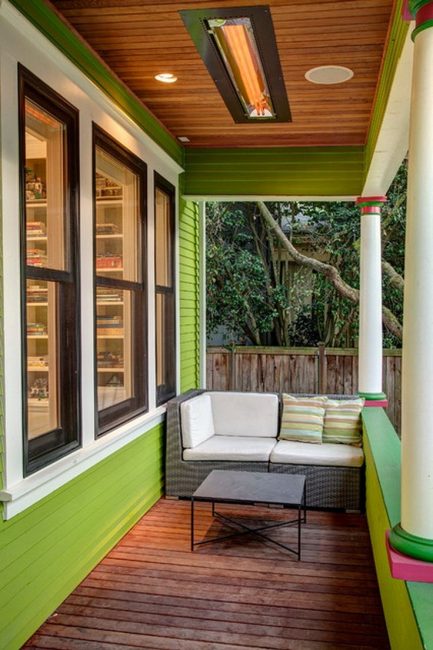

Веранда обладнана пристроями обігріву
Плюс інфрачервоні обігрівачі не пересушують повітря і не випалюють кисень. Так як в приміщенні нагрівається предмети, тепло не швидко піднімається вгору, а рівномірно розподіляється по приміщенню.
Монтаж

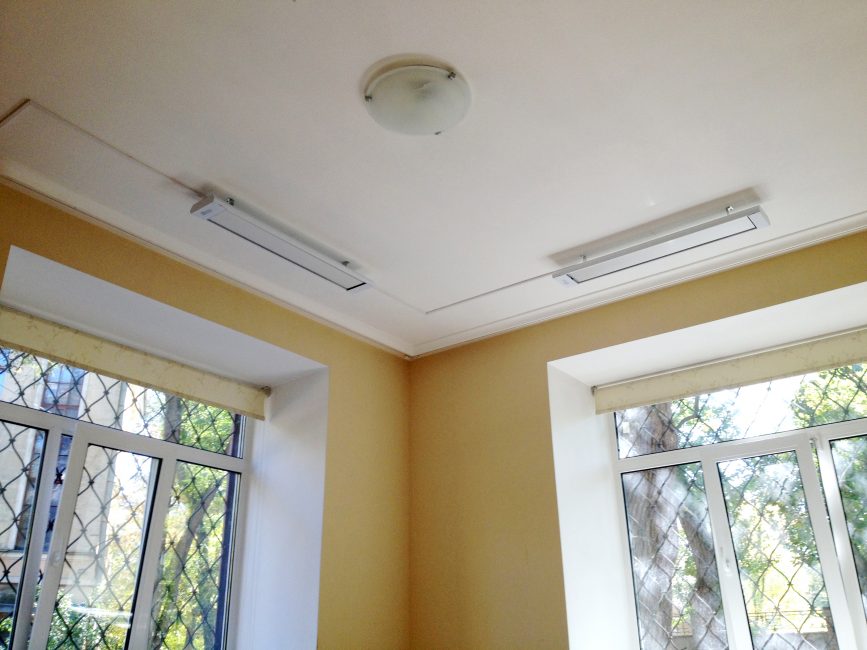

Важливим фактором є правильне розміщення
Основний момент, на який слід звернути увагу при установці інфрачервоних обігрівачів – це висота стель. Адже відстань від приладів до голови людини має становити як мінімум 0,5 м. Мінімальна висота стелі в приміщенні, де планується установка – 2,3 м.
У великих приміщеннях обігрівачі розподіляють рівномірно по всій площі так, щоб непрогретых зон не залишалося. Необхідно враховувати і матеріали обробки. Якщо стелі оббиті горючої вагонкою або пластиком, краще придбати настінний обігрівач або поміняти обробний матеріал або ж зробити всі належні заходи безпеки застосовуються в даному випадку.
Ніяких додаткових кріплень для монтажу не потрібно – вся фурнітура є в комплекті.
Потрібні лише шуруповерт і дриль:
- в якості додаткового джерела обігріву пристрої зазвичай монтують в самих холодних місцях кімнати: біля дверей або вікна
- першими до стелі кріпляться власники-кронштейни, вони мають вигляд металевих кутників з отворами
- після визначення точного місця розташування кріплення до стелі просверліваются отвори, і кронштейни монтуються на анкера; їх слід закрутити до упору
- при дуже високих стелях використовуються підвіси – в цьому випадку висоту розташування обігрівачів можна буде регулювати
- електрична розводка робиться згідно наведеної в інструкції схемою
- проводиться послідовна перевірка кожного пристрою
- проводи приєднуються до основної проводці

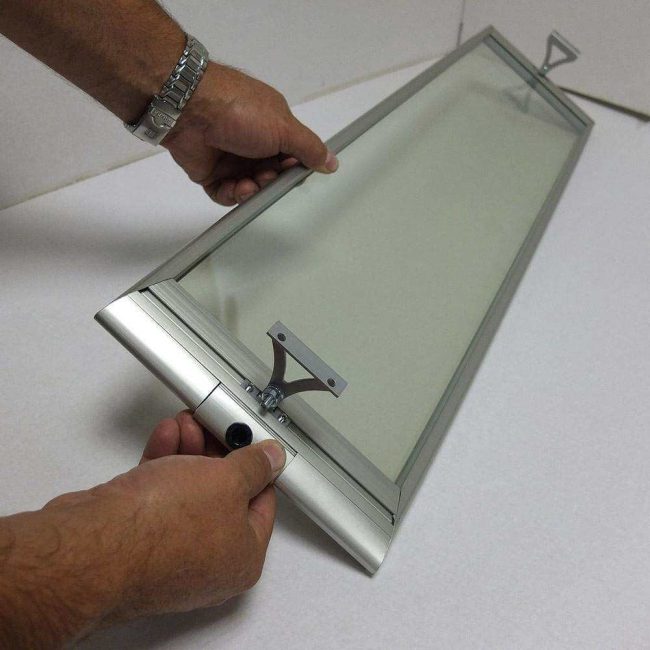

Кріплення пристрої обігріву
Монтаж плівкових обігрівачів набагато простіше. На їх поверхні готуються отвори під кріплення (необхідно уникати лише місця розташування нагрівальних елементів). Далі пристрій саморізами прикручується до стелі. Закріпити такі обігрівачі можна за допомогою клею.
Обігрівачі своїми руками
Звичайно, виготовити складні дизайнерські моделі за відсутності спеціальних інструментів і знань в домашніх умовах практично нереально. Але ось зробити найпростіший інфрачервоний обігрівач для опалення гаража, дачі або теплиці під силу кожному.
А тим більше якщо Ви великий майстер на всі руки і вдома у вас своя маленька майстерня
Найпростіший інфрачервоний обігрівач являє собою аркуш фольги, розміщений за опалювальної батареєю. Для виготовлення більш серйозних конструкцій можна використовувати будь-який вид нагрівачів – від спіралі до шаруватого пластику, покритого подрібненим графітом. Як рефлектора (відбивача) можна взяти алюмінієву пластину або блискучий полірований лист сталі.

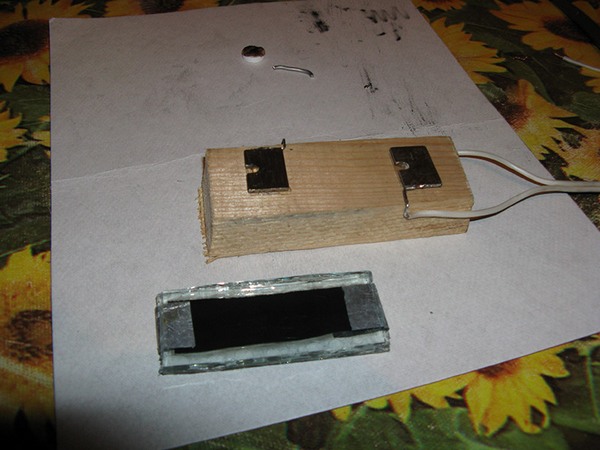

Інфрачервоні пристрої з скла і фольги
Невеликий інфрачервоний обігрівач
Нам знадобиться два скла однакового розміру, фольга, герметик, воскова свічка, епоксидний клей і провід зі штепселем:
- перед початком робіт видаляємо зі скла всі жирні та брудні плями
- тепер його потрібно ретельно прокоптити: закріплюємо свічку в свічнику і рівномірно покриваємо з одного боку кожне скло рівним шаром кіптяви – вона буде служити провідником струму
- очищаємо від неї краю скла по периметру – з усіх сторін повинна утворитися чистий смужка розміром 0,5 см
- вирізаємо з фольги прямокутник з розмірами трохи більше скла
- обмазуємо тьмяну поверхню епоксидним клеєм і накладаємо зверху вирізаний шматок фольги; його краї повинні трохи виходити за межі скла
- промазуємо клеєм друге закопчене скло і викладаємо її на фольгу; її надлишки загинаємо і загортаємо на скло
- місця стику скла ретельно обробляємо герметиком
- до дерев’яного бруска прикріплюємо дві металеві пластини – до однієї з них припаюємо вилку
- щільно притискаємо брусок до загнутою навколо скла фользі
- перевіряємо роботу отриманого пристрою, включивши його в розетку
Використовуємо старі рефлектори
За основу можна взяти будь-старий рефлектор
- Будь старий, але робочий рефлектор очищаємо від бруду та пилу
- Перевіряємо цілісність шнура, спіралі, клем і пр
- При необхідності їх замінюємо
- Вимірюємо довжину спіралі і відрізаємо такий же шматок сталевого стрижня
- Обмотуємо його ниткою з ніхрому з кроком близько 2 мм
- Знімаємо отриману нихромную спіраль і викладаємо її на діелектрик, приєднавши до клем живлення
- Підключаємо струм і перевіряємо роботу приладу
- Нагріта спіраль легко вкластися в канавки
Карбонові обігрівачі на базі шаруватого пластику
Плівковий нагрівач
Пристрої з плівкою на основі карбону цілком можна спорудити з підручних матеріалів. Для цього знадобляться:
- графітовий порошок
- пару аркушів шаруватого пластику на основі паперу
- мідні клеми
- епоксидний клей
- провід з вилкою
Графітовий порошок, який є хорошим провідником, необхідно закріпити на аркуші. Для цього його змішують з клеєм і зигзагоподібно наносять на шаруватий паперовий пластик. Клеєм з’єднуються між собою і листи.
Потім до графітового провіднику з двох сторін кріпляться мідні клеми і дроти. Для зручності управління до готового приладу краще приєднати терморегулятор. Перед включенням всі заготовки слід ретельно просушити. Пильну увагу слід приділити ізоляції.
Переваги пристроїв
інфрачервоне випромінювання вважається безпечним для здоров’я
Коротко перерахуємо основні плюси інфрачервоних обігрівачів:
ПЛЮСИ:
- швидкий нагрів приміщення: так як апарату не потрібен час на розігрів самого себе, для нагріву предметів і отримання в холодному приміщенні комфортної температури 23-24°С знадобиться не більше 20 хвилин
- інфрачервоні обігрівачі не пересушують повітря і не спалюють кисень –приміщення, що обігрівається не вимагає особливого кондиціонування і провітрювання
- невелика маса і компактність: такі прилади займають мінімум місця
- економічність: витрати на оплату електроенергії при обігріві за допомогою інфрачервоних випромінювачів на 30% менше, ніж при використанні інших видів приладів, в тому числі масляних обігрівачів
- додаткову економію забезпечують термостати, що регулюють споживання електроенергії
- так як примусової циркуляції повітря для прискорення процесу не потрібен, відповідно, не виникає і скупчення пилу; інфрачервоні пристрої допускається встановлювати в кімнатах людей, схильних до алергії
- безшумність роботи
- низька пожежонебезпечність: пластина, що випромінює теплові хвилі, нагрівається до 60°С, плюс наявність датчиків, моментально реагують у разі перегріву корпусу, знижує до мінімуму ризик пожеж
- простота монтажу: так як конструкція пристроїв проста, їх легко встановити без допомоги фахівців
- великий асортимент: на ринку надано достатню кількість моделей різної номінальної потужності, різних розмірів і форм
- промені приладу абсолютно нешкідливі для здоров’я
МІНУСИ:
- більша, ніж у конверторних пристроїв, ціна (хоча вона компенсується майбутньої економією електроенергії)
- зниження щільності випромінювання із збільшенням відстані: чим далі від пристрою знаходяться предмети, тим вони менше прогріваються
- неможливість монтажу при низьких стелях: як би не були такі компактні прилади, для їх установки потрібно висота стель мінімум 2,3-2,5 м
- видалити пил, періодично скапливаемую на поверхні, в цьому місці буде складно;
- збільшення навантаження на електромережу: для системи інфрачервоних стельових обігрівачів потрібно виділення окремої лінії
- щільність випромінювання із збільшенням відстані до об’єктів знижується
Якщо ви плануєте придбати інфрачервоний обігрівач, обов’язково подивіться наступне відео
