Деякі думають, що прокладка електропроводки в будинку своїми руками – дуже складна справа для домашнього майстра. Робота з електроенергією – серйозне питання, до якого потрібно підійти відповідально. Правильне пристрій електропроводки в кожній оселі – гарантія безпеки людей, адже 70% пожеж стаються через несправності електричних мереж.
Зміст:
Але якщо є бажання, основні знання і трохи практики, можна виконати необхідні роботи самостійно.
Послідовність робіт
Проводку електричної мережі у власному будинку проводять до початку робіт по обробці приміщень. Коробка будівлі вже стоїть, стіни зведені та покрівля на місці – настав час подумати про електроенергії.
Послідовність виконуваних робіт така:
- Визначення необхідної кількості ах – однофазний струм (220 В) або потрібно підключити трифазний струм (380 В)
- Створення електричної схеми, підрахунок потужності майбутніх споживачів, подання документації до контролюючих органів та отримання затвердженого проекту. Необхідно згадати, що не завжди вам дозволять заявлену потужність, найчастіше виділять до 5 кВт
- Вибір комплектуючих електромережі, придбання лічильника, електричних кабелів та автоматів необхідної потужності
- Підведення енергії від стовпа в будинок, цю роботу самостійно виконувати не можна, потрібно запросити фахівців енергопостачальної організації, розмістити у відповідному місці загальний автомат і електричний лічильник
- Закріпити розподільний щиток, провести в будинок електрика
- Укладання всередині будинку кабелів, установка і підключення вимикачів і розеток
- Установка і підключення заземлення
- Перевірка мережі та отримання акта
Але на кожному об’єкті є свої особливості, необхідно починати з вивчення технічних умов та проекту. Спочатку потрібно вирішити, який потрібен тип введення, і визначити яку кількість електроенергії буде витрачатися.
Підготовка і подача документів займе до півроку, краще подавати їх до початку будівельних робіт, на виконання надається 2 роки. Цього терміну, напевно вистачить, щоб вигнати стіни, і встановити лічильник автомат.
Кількість фаз
Власний будинок може бути підключений до однофазного або трифазного напруги. На приватні будинки, передбачені однофазні мережі, з допустимим витратою 15 кВт, і трифазні більше 15 кВт. Потрібно трифазну напругу, якщо необхідно використовувати потужне обладнання, яке підключається до мережі 380 Ст.

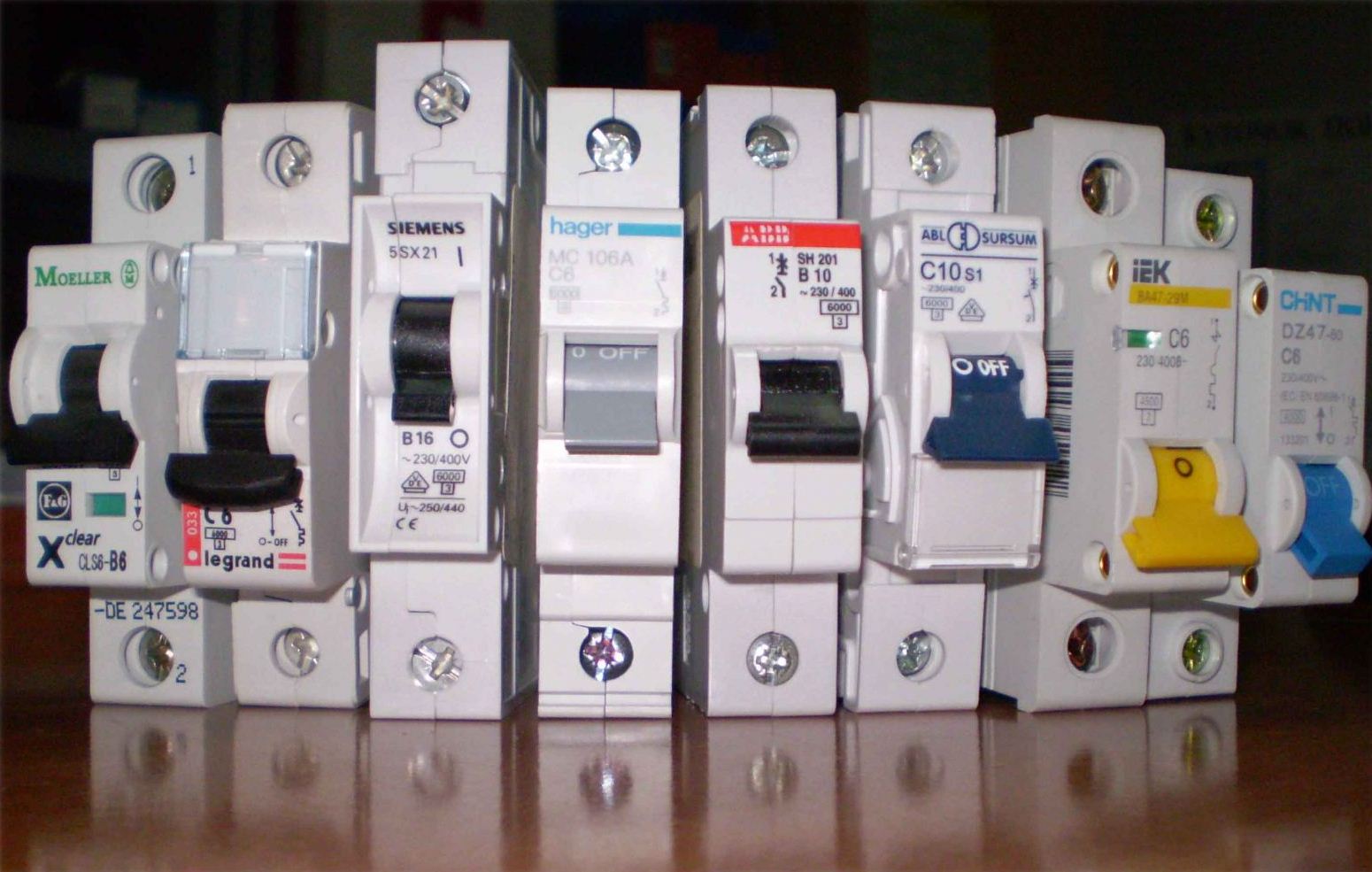

Однофазні автомати
До трифазної мережі підключають такі електроприлади, як продуктивні духовки, опалювальні котли або електроплити. Вимоги до мережі 380 В набагато вище – при більш значному напруженні, підвищується ризик тяжкої травми. З цієї причини, якщо будинок по площі не перевищує 100 м2, і ви не плануєте обігрівати його за допомогою електроенергії, то краще підключати мережу напругою 220 В.
Складання плану та отримання проекту
Тепер можна створювати план електропроводки і встановлення електроточек в будинку. Для цього використовують план будівлі в масштабі, на ньому відзначають, де повинна знаходитися техніка, продумуєте місця, де будуть встановлені вимикачі та розетки. Необхідно не забувати про місця установки масивних меблів, щоб вона не закривала вимикачі та розетки.

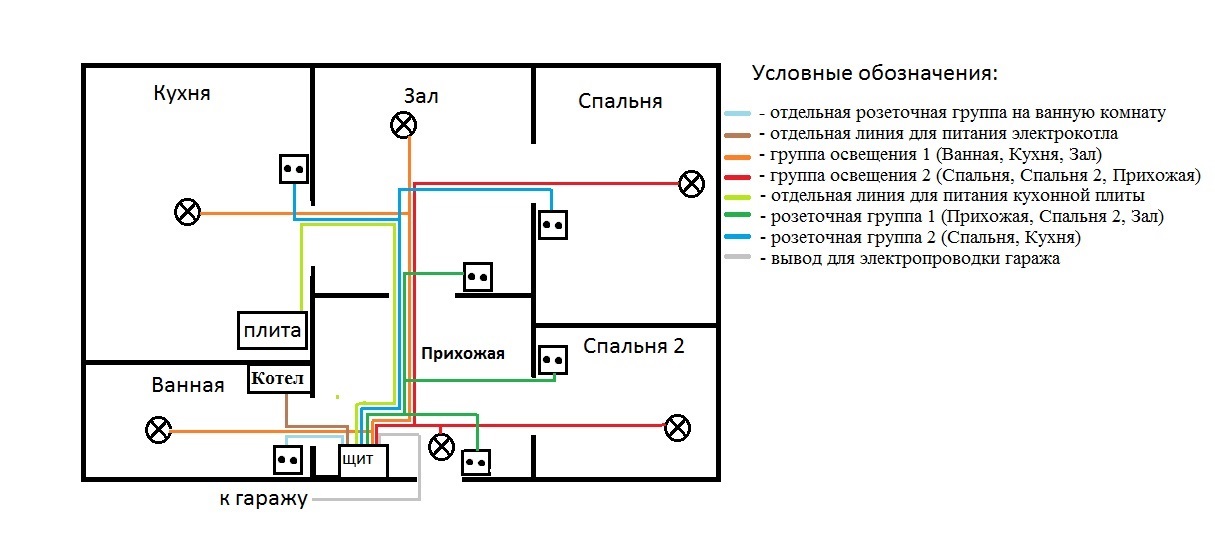

Схема електропроводки в будинку
На плані необхідно відзначити всі необхідні освітлювальні прилади. Деякі зажадають встановлення вимикачів, для інших потрібні власні розетки. Після цього необхідно подумати, що можливо ще доведеться включати в кожному приміщенні.
Наприклад: на кухні є безліч різної техніки, підключеної постійно, їм необхідні свої розетки. Але можливо вам буде потрібно іноді використовувати інші електричні пристрої. Всі ці дані вказуються на плані, і розраховується саме зручне розміщення точок включення.
Яка потужність вам потрібно?
Після розподілу електричної техніки за приміщень, потрібно скласти її потужність. Скільки зажадає кожен пристрій можна подивитися в таблиці, але потрібно пам’ятати, що є пускові струми, які перевищують середні значення. До отриманої суми плюсують приблизно 20% для створення невеликого запасу.
Пвх рукав
Отриманий результат і вказуєте у документах, необхідних для отримання дозволу. Якщо заявлену потужність вам нададуть, то дуже добре, але швидше за все, вам дадуть тільки 5 кВт – стандартний ліміт для приватного житлового будівництва.
Електроприлад
Споживана потужність кВт
Електроприлад
Споживана потужність кВт
Групи споживачів
Всі споживачі – розетки, вимикачі, різні електричні прилади ділять на групи. Окремо проводяться освітлювальний прилади, часто для них достатньо одного, але іноді доцільно провести 2 гілки – на кожен поверх або крило будинку. Так само в окрему групу переносять освітлення на вулиці, підсобні приміщення та підвал.
Після цього розетки виділяються в групи, кількість їх на одному кабелі, залежить від його перетину, але не більш 3-5 штук. Для потужних електроприладів бажано передбачити окрему лінію, так провід довше прослужить і буде безпечніше. В результаті у вас вийде на кухні від 3 до 7 ліній, тут встановлено багато техніки.
Для котла, потужного водонагрівача та електроплити, обов’язково потрібно власні лінії. Пральну машину, електродуховку, мікрохвильову піч і холодильник, бажано підключати окремо. Більш слабкі пристрою, кухонний комбайн і блендер, можна підключити окремо.

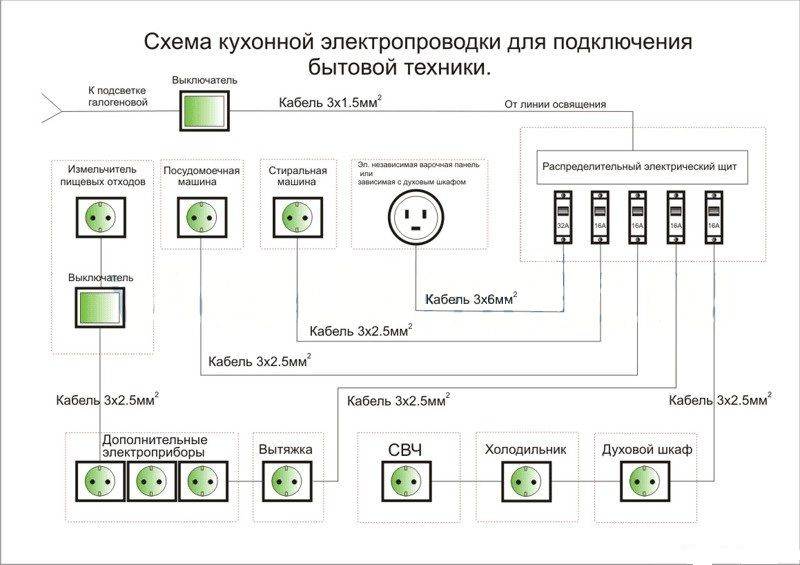

Групи кабелів
В житлові кімнати проводять по 3-4 лінії, в кожному приміщенні завжди знайдеться те, що потрібно підключити до розетки. Один провід використовується для освітлення ще на одному будуть «сидіти» розетки, для телевізора, роутера і комп’ютера. У них невелика потужність і їх можна об’єднувати в одну групу.
Електрообігрівач і кондиціонер – вимагають власну лінію.
Якщо у вас невеликий будиночок, наприклад, дача, то буде достатньо 2-3 груп – одна призначена для освітлення всього, друга живити всі поза домом і ще одна на всі розетки в будинку. Простіше кажучи, необхідну кількість груп у приватному будинку розраховується індивідуально і прямо залежить від розмірів і потреб людей, що живуть в будинку.
Кількість груп, визначається, скільки потрібно автоматів встановити в розподільчому щитку, до числа груп потрібно додати 2-3 автомата на розвиток (якщо вам потрібно встановити ще щось потужне чи ви забули про що, то чи потрібно розділити одну з груп). Розподільний щиток вибирають такий, щоб у ньому було зручно розмістити всі необхідні автомати. Якщо у вас великий будинок – то зручніше встановити по одному потужному автомата на кожен поверх, і до нього підключати автомати груп цього поверху.
Де встановити електричний щиток?
Електрощит
Конкретне місце для монтажу щитка не вказано, в яких або нормативах. Тільки його не можна встановлювати ближче 1 метра від будь-якого трубопроводу – газової лінії, водостічні труби, каналізація, опалювальної системи, водовід, навіть не можна розміщувати поруч лічильники газу.
По призначенню приміщень не існує заборон, часто розташовують щитки котельних – тут зручно зібрати всі комунікації, приймальна комісія не висловить претензій. Якщо у щитка високий клас захисту, то можна помістити розподільний щиток поблизу від вхідних дверей.
Як вибрати відповідний кабель
При підключенні будинку до електромережі, в наш час вимагають розміщувати загальний автомат і електролічильник на вулиці. У законі ця вимога не зазначено, але электрослужбе в цьому випадку простіше контролювати споживання енергії. Якщо погодитеся на це, то підбирайте автомат і лічильник з високим захистом від вологи і пилу – не нижче класу захисту IP-55. При розміщенні в приміщенні допустима захист не менше IP 44, тому ви витратите менше грошей.
Для створення в приватному будинку електричної мережі, бажано використовувати не провід, а саме кабель. У них набагато краще і надійніше ізоляція, і з цієї причини м’якше вимоги щодо прокладання в приміщенні. Внутрішню розводку потрібно робити з заземленням, це нові вимоги і раніше не існувало електроприладів з трьох контактними виделками.
Жили в електричних кабелях виготовляють з алюмінію або міді. Звичайно, алюміній коштує набагато дешевше, але і використовують його рідко – цей метал нерідко ламається, з ним складно працювати. Крім того всередині дерев’яних будинків його застосовувати не можна.
Переріз жил кабелю

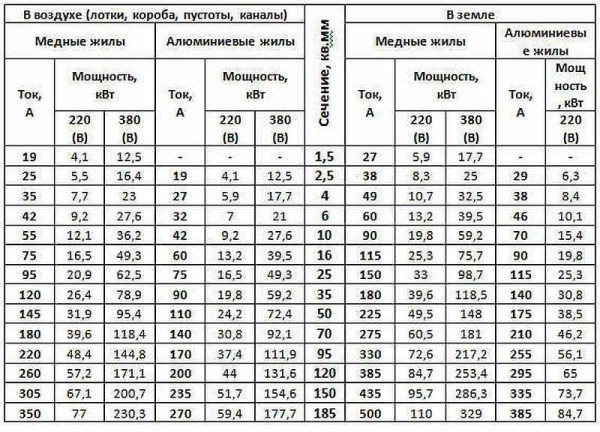

Коли ви виберіть матеріал для кабелю, можна розрахувати потрібний діаметр його жив. Роблять це з урахуванням майбутньої навантаження, яку вираховують за спеціальною таблицею.
Розрахунок жил кабелю
Вибирають перетин жив по потужності, або спожитому усіма приладами струму, підключеними до одного автомату. Тут ще раз знадобиться план електрифікації будівлі, в якому показані всі групи споживачів. Розраховується сума потужності встановлених приладів, і по даним, вказаним у таблиці вибирається відповідний переріз жил проводу.
- Користуватися таблицею нескладно, якщо використовую дроту з міді, і підводиться напруга 220 В, то для укладання проводки усередині приміщення використовують ліву сторону таблиці і відповідний стовпчик.
- Порівнювати необхідно загальну потужність всіх підключених приладів (її розрахувати легше). Де вказано мідний дріт, що укладається в канали, лотки або порожнечі, у стовпчику «220 В» вибирають більше значення.
- Переміщаючись вправо по цій сходинці, до строчки «Перетин кв. мм», знаходять необхідний діаметр жив. З кабелів такого діаметру, і створюють лінію від автомата до споживачів електроенергії.
- Щоб не плутатися, жили однакової товщини на плані відзначайте своїм кольором (щоб потім не забути, окремо відмітьте, що зазначено під яким кольором).
- Коли буде знайдений діаметр для всіх кабелів, прораховують для всіх кабелів по кожному діаметру загальну довжину, і до цього додати для страховки 20-25%. Після цього вважається, що ви прорахували кабелю для укладання в будівлі.
Оболонка кабелів
Вимоги до виду оболонки кабелю, існують тільки при створенні електричної мережі для дерев’яних будівель, в них необхідно використовувати подвійну (ВВГ) або потрійну (NYM). У будівлях з матеріалів безпечних в пожежному відношенні, можна укладати кабелю з будь ізоляцією.
Підключення розетки і вимикача
Основне в цьому питанні, щоб на ній не було пошкоджень, напливів, тріщин. Для страховки, можна використовувати дріт з посиленим захистом. Це може бути до місця у вологих приміщеннях (лазня, ванні кімнати, басейни).
Які краще використовувати вимикачі та розетки
Під будь-які потужні пристрої встановлюють розетки з максимально допустимим пусковим струмом. Для малопотужних приладів можна використовувати стандартні.
Вони можуть бути:
- (Внутрішні) Для установки розетки або вимикача, необхідно в стіні підготувати поглиблення, в яку монтують коробку. У цій коробці закріплюють електричну начинку вимикача або розетки;
- (Зовнішні) У цьому випадку корпус розетки або вимикача виступає із стіни. Монтувати їх зручніше – на поверхні стіни встановлюють підкладку, на яку монтують вимикач або розетку.

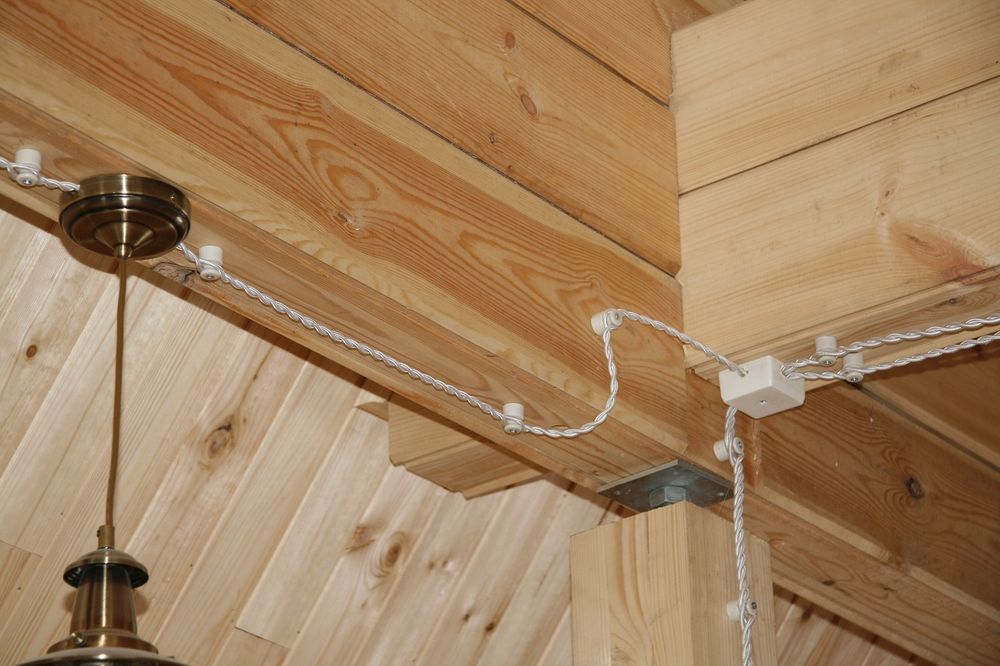

Укладання проводки в дерев’яному будинку
Найчастіше зараз використовують внутрішні вимикачі та розетки. В основному їх підбирають з урахуванням внутрішньої обробки приміщення, або просто встановлюють білі прилади.
Самостійна укладання проводки
У наш час в основному використовують приховану проводку, для її пристрою в стінах роблять спеціальні канали – штроби. Коли кабель буде покладений і закріплений, штроби зашпаровують шпаклівкою до рівня поверхні всієї стіни. Якщо згодом на стіни будуть кріпитися ГВЛ, гіпсокартон і т. п., то немає необхідності пробивати штроби. В цьому випадку кабель просто розміщують у порожнечі між оздоблювальним матеріалом і стіною, але їх захищають гофрованими рукавами.

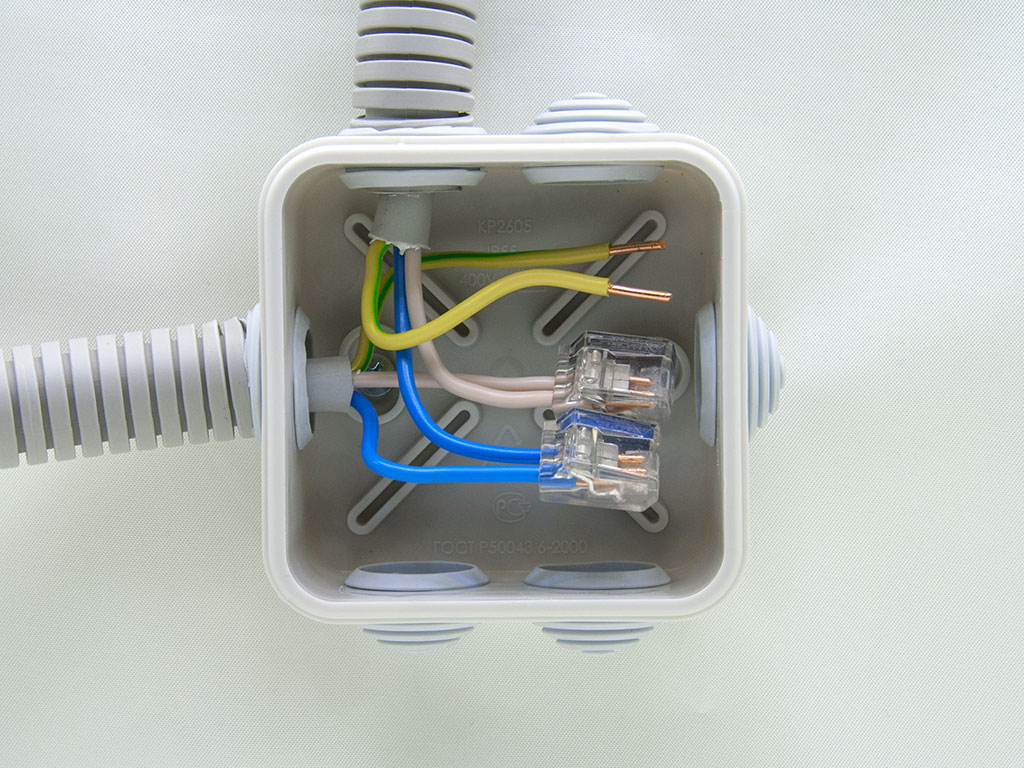

Розподільна коробка
При укладанні проводки не забувайте, що електропроводка розлучається всередині будівлі за певними правилами:
- Кабелі укладають тільки горизонтально або вертикально, не допускаються укладання навскіс і будь округлення кутів
- Місця з’єднань необхідно розміщувати тільки в розподільних коробках
- Переходи над дверима можна робити не нижче 2,5 м, від них кабель проводять до вимикачів або розеток
Потрібно скласти план укладання електричної траси, і зберегти його на майбутнє. Він обов’язково знадобиться при ремонті проведення або під час перепланування приміщення. До нього необхідно буде звертатися, при необхідності вбити довгий цвях або зробити отвір.
Головне при цих роботах – не пробити оболонку кабелю.
Як з’єднують проводку

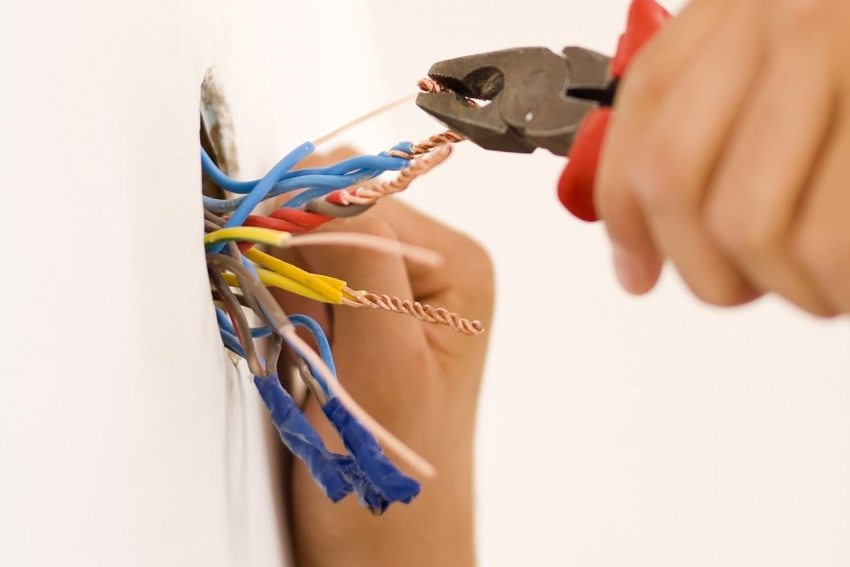

З’єднання проводів
В основному всі неприємності з електропроводкою трапляються в результаті неякісного з’єднання проводів.
Є декілька найпоширеніших способів:

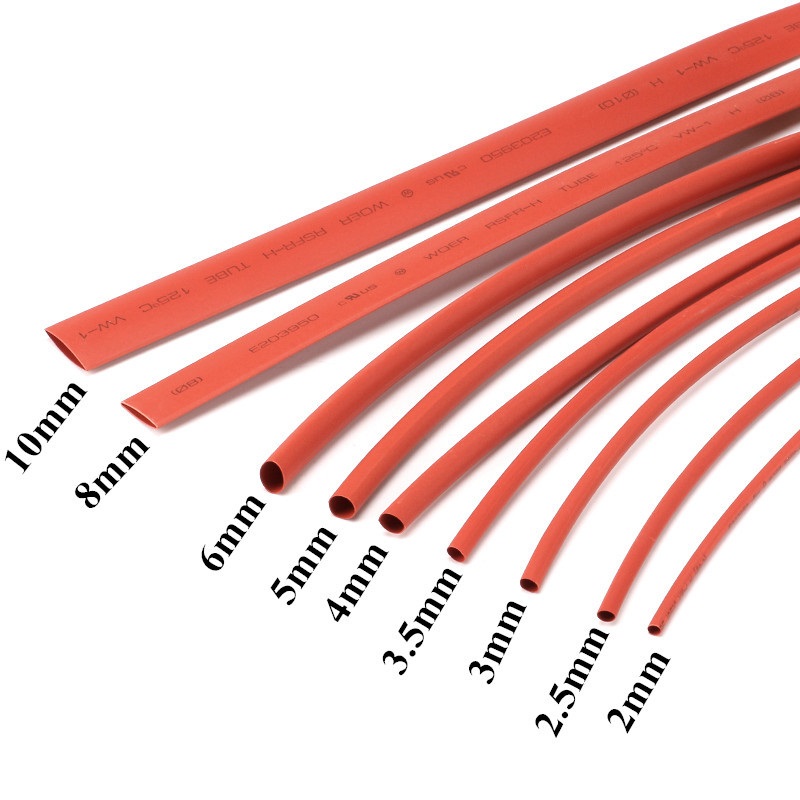

- (Скрутка) Проводи з’єднують разом, склавши 2 оголені дроти і скручуючи разом, так можна з’єднувати тільки проводку з одного металу. Алюміній і мідь з’єднувати скрутками категорично заборонено. Зверху отримане з’єднання ізолюють термозбіжної трубкою або звичайною ізоляційною стрічкою. Якщо вам необхідно 100% надійний контакт, з мінімальними втратами, то отриману скрутку необхідно добре пропоїти;
- (Клемна коробка) Це з’єднання виробляють з допомогою гвинтових кріплень закріплених в пластиковому корпусі. Провід, очищений від ізоляції вставляють під металеву планку, і затискають гвинтом. Цей найнадійніша різновид з’єднання в наш час;
- (Пружинні сполучні колодки) Контакт в них забезпечується спеціальною пружиною, яка притискає оголений провід.
Не існує сполук надійніше пайки та зварювання, якщо можна їх використовувати, то з місцями контактів різних проводів, проблем ніколи не буде.
Закінчивши укладати електропроводку по будівлі, перевіривши всі ділянок, викликають фахівців електропостачальної організації. Вони перевіряють якість робіт, і дають акт випробувань.
