Система кругового огляду автомобіля – Корисні поради

У 2007 році компанія Nissan запропонувала покупцям, в якості опції при придбанні автомобіля, установку системи кругового огляду. Вона, японськими інженерами, відноситься до системи активної безпеки, інтегрованої з інформаційно розважальними пристроями. Система кругового огляду є подальших кроків у розвитку паркувального обладнання.

Зміст:
1. Що таке система кругового огляду автомобіля
2. Як встановити систему кругового огляду

Що таке система кругового огляду автомобіля

Головна задача такої системи – це демонстрація водієві, за допомогою дисплея в салоні, обстановки навколо транспортного засобу. З її допомогою набагато простіше здійснювати складні маневри, серед яких може бути паркування в обмеженому просторі або заїзд на естакаду заднім ходом.

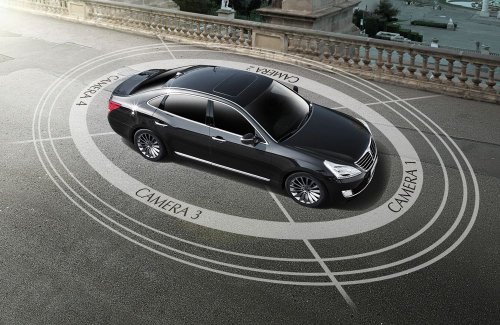

За роботу системи кругового огляду відповідає особливе програмне забезпечення, встановлене в блок керування активною безпекою. Її роботу забезпечують камери, яких, як мінімум, має бути 4:

передня, її установка проводиться в радіаторних гратах автомобіля
дві бічні, інтегровані в бічні дзеркала заднього виду
задня, монтована близько номерного знака

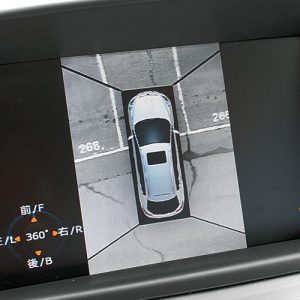

Камери повинні забезпечувати максимальний кут огляду. Це необхідно для того, щоб система кругового огляду могла скомпонувати на дисплей зображення панорамного виду навколо транспортного засобу. Найчастіше, під час роботи системи, екран в салоні ділиться на дві частини: в правій знаходиться повний вигляд автомобіля з панорамним точки зору, а в лівій демонструється зображення з однієї з камер (найчастіше задній).

Оскільки система кругового огляду інтегрована з паркувальним обладнанням, на дисплеях виводяться напрямні руху автомобіля. Крім того, водій оповіщається з допомогою звукового сигналу про наближення до різних об’єктів.

Система кругового огляду працює виключно на невеликих швидкостях автомобіля, до 15 км/ч. Вона може включатися автоматично при русі автомобіля на задній передачі, так і вручну, за допомогою виведених в салон автомобіля перемикачів.

Більшість провідних європейських виробників автомобілів пропонують покупцям в якості опції систему кругового огляду, що дозволяє уникнути появи подряпин на корпусі транспортного засобу в момент виконання водієм складних маневрів.

Як встановити систему кругового огляду

Якщо встановлення подібної системи не передбачена виробником як опція при купівлі автомобіля, водій може встановити її самостійно або за допомогою фахівців сервісних центрів. У продажу можна знайти готові набори для установки, але, при бажанні, можна придбати елементи окремо один від одного, щоб заощадити. Для реалізації системи кругового огляду в автомобілі будуть потрібні:

Дисплей з «мозком» системи. Є три варіанти подібних пристроїв у продажу:

Селектор для чотирьох камер, який може виводити зображення з них по черзі. Тобто, водій зможе вибрати, з якої камери зображення він хоче бачити в даний момент, після чого перейти на неї. По суті, подібний варіант не можна назвати повноцінною системою кругового огляду;
Дисплей з «мозком», здатний одночасно обробляти сигнали з чотирьох камер. Це означає, що водій буде бачити на екрані відео відразу з чотирьох камер, тим самим повністю контролюючи ситуацію навколо автомобіля;
Дисплей з «мозком», здатний виводити інформацію з чотирьох камер, компонувати її і відображати 3Д-панорамний вигляд автомобіля зверху або від третьої особи (в залежності від функціональності). Подібні дисплеї дозволяють реалізувати повноцінну систему кругового огляду автомобіля.

Чотири камери. Тут важливо відзначити, що камери повинні розрізнятися. Спереду і ззаду автомобіля буде потрібно встановити звичайні паркувальні камери, які дозволяють виводити відповідні паркувальні лінії. Їх вартість невелика, і краще придбати бюджетні моделі без додаткових «наворотів». На лівому і правому дзеркалі потрібно встановити панорамні камери, які не мають паркувальних ліній, але володіють великим кутом огляду.

Стандартні інструменти і витратні матеріали для проведення таких робіт: клей, дроти, ріжучий інструмент та інше.

Коли все необхідне обладнання і інструменти будуть придбані, можна переходити до процесу установки системи кругового огляду. Він виглядає наступним чином:

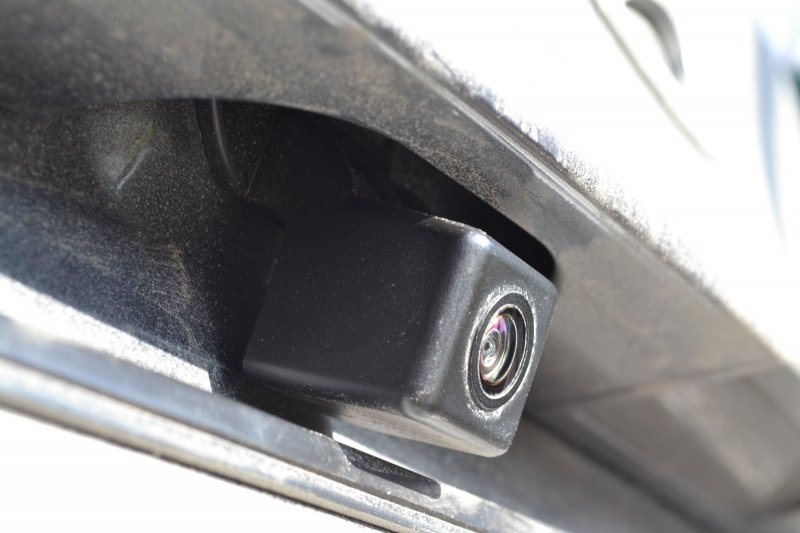

Першим ділом встановлюємо задню камеру на автомобіль. Для цього вирізаємо невеликий отвір в центрі площадки для кріплення номерного знака. Далі обов’язково обробіть поверхню наждачним папером. Встановіть камеру і за допомогою клею зафіксуйте її. Зверніть увагу, що для робіт потрібно вибирати такий клей, який не змінює своїх властивостей при різних температурах;

Далі в решітку радіатора в передній частині автомобіля встановлюється друга камера за тим же принципом;

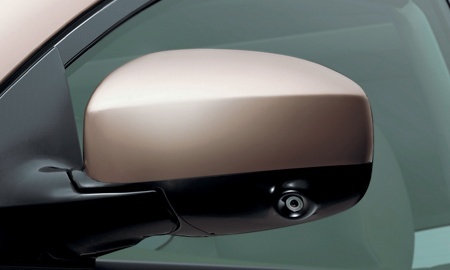

Наступний крок – це встановлення камер в дзеркала. Дана процедура дещо складніше, ніж установка передніх і задніх камер. Щоб встановити камеру в бічне дзеркало заднього виду, потрібно спершу його зняти. Далі у каркасі дзеркала акуратно зробіть отвори для кріплення камер і закріпіть їх усередині. Через дверні коннектори простягніть кабелі, які йдуть від камер, і встановіть дзеркало назад на автомобіль. Зробити це необхідно з обома бічними дзеркалами;

Після цього потрібно провести дроти від усіх камер до «мозку» системи і дисплею;

Заключний крок – це налаштування системи. В залежності від того, яку модель монітора ви вибрали, а також від процесора, встановленого всередині, будуть відрізнятися інструкції по налаштуванню системи. Ознайомтеся з прикладеною до пристрою інструкції, щоб зробити налаштування правильно.

Виконавши описані вище дії, установку системи кругового огляду автомобіля можна вважати завершеною. Після цього ви зможете при парковці бачити, що відбувається навколо автомобіля, тим самим мінімально ризикую отримати пошкодження кузова внаслідок невдалого маневрування.
