Як перевірити компресор холодильника: робочий чи ні мультиметром

У побутових холодильниках компресор – одна з головних деталей. Саме він забезпечує замкнутий цикл робочого процесу, заснованого на принципі тепловіддачі з утворенням негативних температур усередині холодильної камери. Якщо з якоїсь причини компресор не працює, не запускається, холодильник перетворюється в даремний (хоча і красивий) шафа.

Є можливість самостійно визначити причину несправності, якщо врахувати, що не завжди саме компресор стає «винуватцем» поломки? Безсумнівно, така можливість є. Потрібно лише озброїтися певними знаннями і навичками.

Поради щодо самостійної перевірки компресора в холодильнику

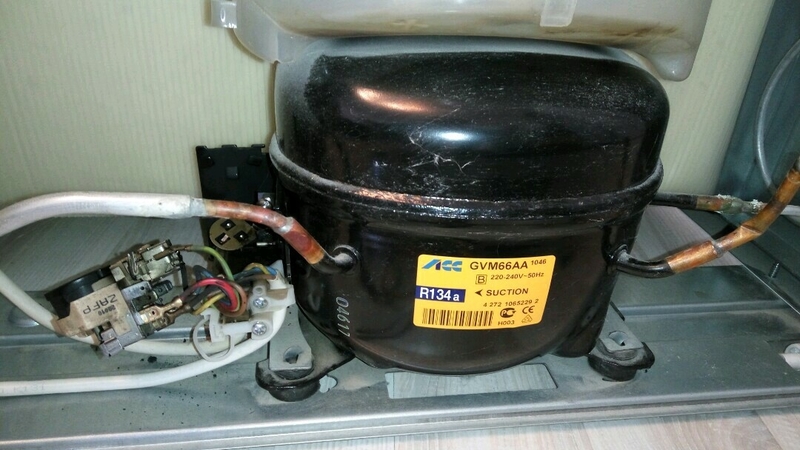

Циліндричний предмет, частіше чорного кольору, який можна побачити на звороті внизу холодильника – це кожух компресора. Усередині кожуха в трансформаторному маслі на незалежній пружинної підвісці розташовується компресор.

Як перевірити компресор холодильника: робочий чи ні мультиметром

Принципово компресори нічим один від одного не відрізняються. Вони являють собою електродвигун з поршневий або плунжерній нагнітальній системою. Будь електродвигун змінного струму має в своїй конструкції робочу і пускову обмотки.Обрив або прожиг дроту в одній з обмоток – найбільш часта причина поломки всього блоку компресора.

З кожуха виводяться три контактні клеми. Одна з клем служить висновком пускової обмотки, інша – робочої обмотки,а третя –це загальна шина.

Крім того, кожен компресор має пусковий реле. Пристрій для запуску двигуна у вигляді невеликої коробочки, що має загальну контактну групу з клемами компресора. Інакше кажучи, ця «коробочка» буквально надівається на ці самі три клеми. Пускове реле також може стати причиною, внаслідок якої компресор холодильного агрегату не запускається.

Новітні моделі холодильників оснащуються принципово новими пристроями запуску компресора. Такі пускачі являють собою суто електронний пристрій, на відміну від колишніх — електромеханічних. Сама собою напрошується аналогія з автомобільними блоками запалювання, які прийшли на зміну традиційним трамблерам.

Не варто забувати про живлячій кабелі, який ми нерідко грунтовно смикаємо, намагаючись дотягнути до найближчої розетки.

Можливі несправності

З перерахованих вище причин складається наступний перелік можливих несправностей холодильника:

  • перегорання однієї з обмоток компресора;
  • вихід з ладу пускового реле;
  • обрив однієї з струмопровідних жил (фаза, нуль) всередині живильного кабелю.

Послідовне виключення кожної з можливих несправностей дозволить визначити справжню і приступити до ремонту або заміни деталі.

Для перевірки живильного кабелю непогано мати в запасі подібний завідомо робочому стані. Це може бути мережевий шнур від старого праски, пральної машини, комп’ютерного блоку живлення і будь-яких інших приладів відповідної потужності.

Важливо знати функціональну приналежність кожної з клем і не переплутати лінію електроживлення з шиною заземлення. Закріпивши контакти на відповідних клемах пускового реле, перевіряємо працездатність холодильного агрегату. Якщо запуск компресора відбувся, причина ясна.

Інший спосіб перевірки кабелю після його від’єднання від реле — спробувати живити з його допомогою найпростіший електроприлад, наприклад, настільну лампу. Тут важливо в цілях безпеки попередньо ізолювати імпровізовані клемні з’єднання.

Ті, хто має в домашньому арсеналі мультиметр, з допомогою цього приладу (пр наявності досвіду) можуть гранично точно і швидко допоможе визначити будь-яку з можливих несправностей.

Перевіряємо компресор холодильника: на опір, на реле, перевірка тиску

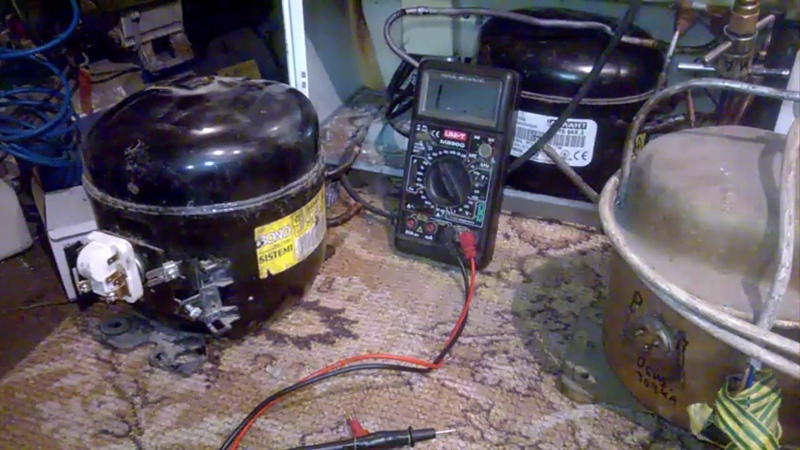

Першим із необхідних дій при роботі з компресором буде перевірка корпусу на пробій.Якщо він є, можна відчути відчутний удар струмом. Таке нерідко відбувається при роботі зі старими холодильниками. Так що краще, якщо рука буде в захисній рукавичці.

Визначити витік електрики можна, вимірявши опір між контактами і корпусом. Фарбу на корпусі доведеться зачистити для забезпечення струмопровідності, або знайти хоча б найменший незабарвлений ділянку.

Як перевірити компресор холодильника: робочий чи ні мультиметром

Індикатор приладу в режимі омметра повинен показувати знак «нескінченність». Іншими словами ніяких цифр не повинно бути. Якщо на індикаторі відображається хоч якесь числове значення, це вказує на наявність пробою. У будь-якому випадку, потрібно ремонт компресора або його повна заміна.

Просуваючись від простого до складного, перевіряємо на ліквідність пускове реле. Принцип роботи цього вузла полягає в електромеханічному (в нових моделях – електронному) перетворення частоти електричного струму для збудження пускової обмотки двигуна.

Ефективним способом перевірки буде виключення реле з ланцюга і короткочасна подача електроенергії безпосередньо на клеми робочої обмотки. Якщо помічено обертання ротора, то цілком очевидно, що пусковий реле потребує заміни.

Відсутність результату при прямому підключенні двигуна вказує на необхідність тестування його обмоток, кожна з яких має свій номінал опору. Зазвичай на корпусі компресора розташований табличка із зазначенням робочих параметрів і схема комутації електричних ланцюгів.

Переконавшись у справності електричного оснащення компресора, приступають до перевірки його робочого тиску. Дотримуючись запобіжних заходів, у зручному місці перекушуємо кусачками трубку від нагнітаючого патрубка. Плоскогубцями завальцовываем кінець трубки, що йде до випарника холодильника, або встановлюємо кришку.

Важливо. Перед початком робіт важливо дізнатися, який тип холодоагенту використовується у вашому холодильнику. Цей газ може бути шкідливим для очей і дихальних шляхів, воспламеняемым і навіть вибухонебезпечним.

На кінець трубки, що йде від компресора, встановлюємо манометр з робочим діапазоном до шести атмосфер. Тут важливо стежити, щоб мідна трубка не була завальцьована. Для з’єднання з манометром використовують гумовий шланг підвищеної міцності, наприклад, від автомобільного насоса і винтозатяжные хомути.

При включенні компресора манометр повинен показати робочий тиск в межах від чотирьох до шести атмосфер, в залежності від моделі холодильного агрегату і його потужності. Якщо показник тиску значно нижче необхідних параметрів, компресор вважається неробочим і підлягає заміні.

Крім іншого, неминучі втрати холодоагенту, а це значною мірою позначається на ефективності роботи холодильника. В процесі заміни компресора газ необхідно заливати до потрібного обсягу. Самим виконувати таку роботу вкрай складно. Рекомендується залучення фахівця, який має навички, відповідне обладнання та витратні матеріали.

Що знадобиться для перевірки компресора

Як перевірити, робочий чи ні компресор холодильника? Щоб отримати відповідь на це питання, нам доведеться спочатку підготувати наступний комплект приладів та інструментів:

  • набір викруток з різними профілями або шуруповерт з комплектом насадок;
  • гайкові ключі номіналами 8, 10 і 12 мм (відповідні насадки шуруповерта);
  • кусачки-бокорізи, плоскогубці;
  • манометр лабораторний універсального типу;
  • мегаомметр, мультиметр (тестер);
  • 2-3 провідникових перемички з затискачами типу «крокодил»;
  • ізолента, гумові або вінілові заглушки;
  • засоби індивідуального захисту при роботі з шкідливими речовинами.

Вимірювання опору ізоляції мегаомметром

Як перевірити компресор холодильника: робочий чи ні мультиметром

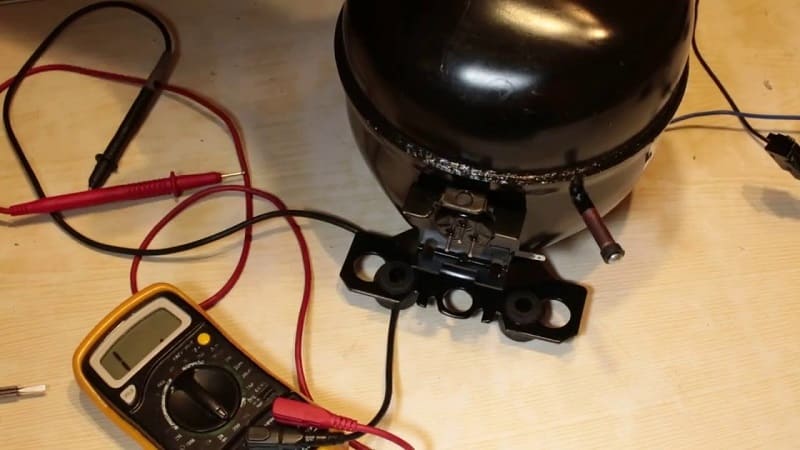

Для перевірки стану ізоляційних матеріалів струмопровідних жив звичайний тестер не придатний. Для цих цілей служить спеціальний прилад — мегаомметр. Такий прилад здатний визначити опір великих параметрів.

Джерелом живлення в таких приладах служить генератор змінного струму з ручним приводом або спеціальний перетворювач. На відміну від звичайних омметров на виході мегаомметра залежно від модифікації приладу або межі вимірювання створюється напруга 100, 500, 1000 або 2500 вольт.

Як відомо, ізоляційні матеріали володіють деякою токопроводимостью. Тому під впливом високої напруги через ізоляцію проходить струм витоку, значення якого визначає її опір. На підставі отриманих показників визначають ступінь зносу або, навпаки, придатності ізоляційного матеріалу.

Описані види робіт проводяться у виняткових випадках. В обмотках статорів електричних двигунів найчастіше використовується мідний дріт, покритий спеціальним ізоляційним лаком. У випадку пробою такого проводу буде потрібно повна перемотування індукційної котушки. Це можливо зробити і в домашніх умовах, але при наявності необхідного обладнання, витратних матеріалів і, звичайно, досвіду у виробництві подібних робіт.

Перевіряємо компресор мультиметром (тестером)

Між тим звичайний мультиметр дозволяє визначити (або, як кажуть, «продзвонити») електричні ланцюги будь-якого побутового приладу на предмет їх придатності. Працездатність холодильника багато в чому залежить від цілісності його електроустаткування.

Для перевірки компресора навіть не завжди необхідний його повний демонтаж. Достатньо висунути холодильник. Зустрічаються моделі, у яких доступ до місця кріплення пускового реле утруднений. У таких випадках доведеться забезпечити нахил холодильника вперед з опорою на м’яку, але надійну підставку. Або все-таки демонтувати компресор.

Діставшись до реле, знімаємо його, викрутивши попередньо кріпильні гвинти. Потім мультиметром перевіряємо опір між контактами електромотора. Спочатку між двома нижніми контактами (приблизно дорівнює 30 Ом), потім між верхнім і нижнім лівим (20 Ом) і між верхнім і нижнім правим (15 Ом). Наведені значення наближені до номіналах більшості моделей побутових холодильників. У виняткових випадках рекомендується користуватися адресними джерелами. Для деяких моделей холодильників опір обмоток може мати індивідуальне значення.

Як зазначалося вище, будь-які розбіжності в значеннях контрольних замірів сигналізують про вихід того чи іншого вузла з ладу. Звичайно, такі деталі, як реле або живильний кабель, легко замінні і недорого коштують. Поломка компресора – більш легка подія. Тут рішення приймається суто індивідуально.

Якщо ваших технічних здібностей достатньо, щоб виконати ремонт своїми руками, сміливо приступайте до справи і отримаєте очевидну вигоду. В іншому випадку звертайтеся в найближчий техсервіс, відповідний вашій моделі холодильника. Але вже будучи озброєним знанням причини поломки виробу.

Висновок

Сподіваємося, що у питанні, як перевірити компресор холодильника, для вас не залишилося темних плям і невизначеностей. Навіть у тому випадку, якщо не вдасться повністю самостійно усунути всі поломки, ви отримаєте точну інформацію про несправні деталі. А значить, виключіть ризик стати жертвою недобросовісних працівників ремонтного підприємства, що в наш витратна час теж важливо.
